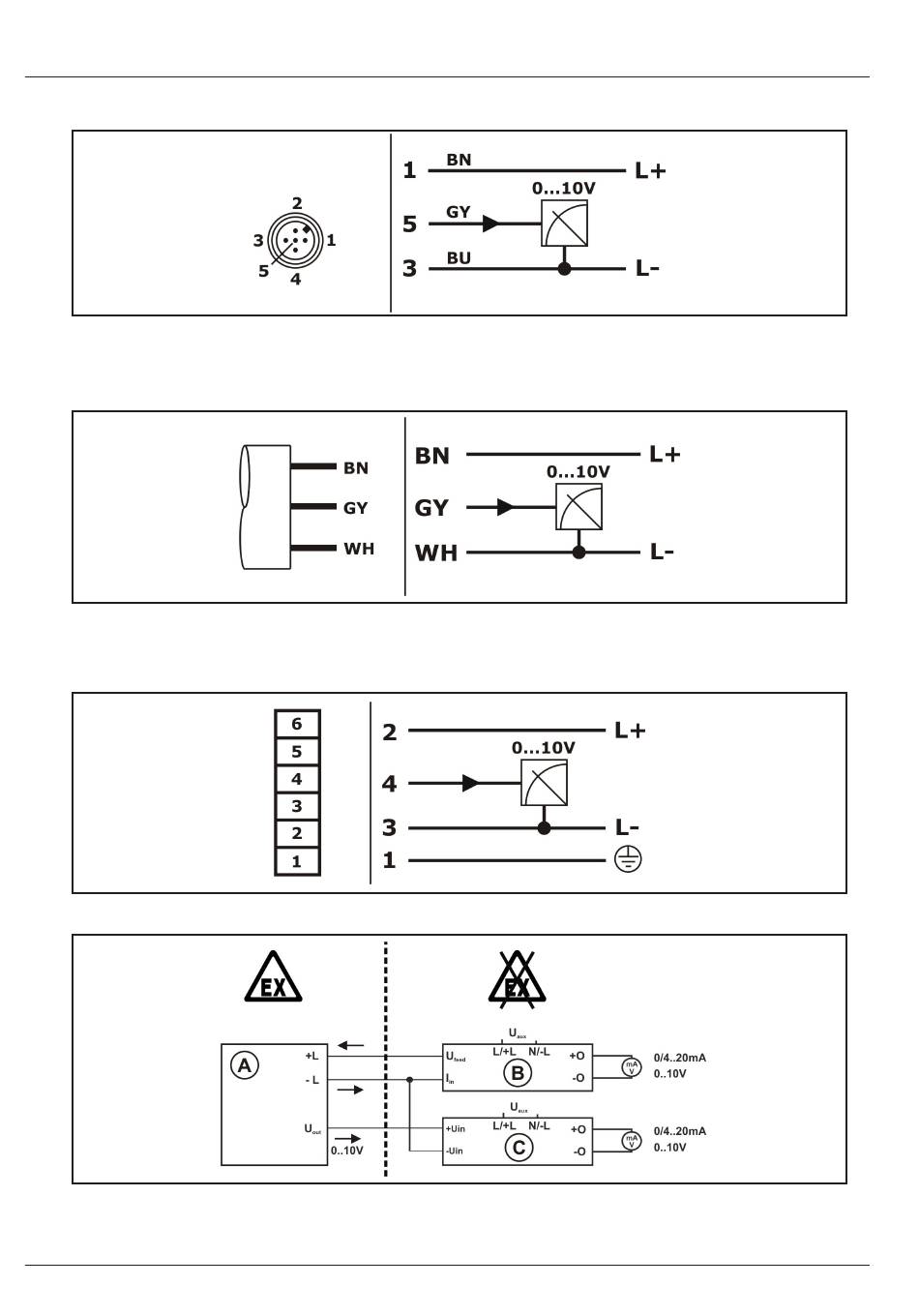

Signal 0 . . .10V
Stecker M12
Aderfarben Standardanschlusskabel M12:
BN = braun, GY = grau, BU = blau
Das Anschlusskabel ist im Lieferumfang nicht enthalten.
Kabelabgang
Aderfarben Kabel:
BN = braun, GY = grau, WH = weiß
Klemmraum
Anschlussbeispiel Ex-Ausführung
A – Eigensicheres Betriebsmittel / Messumformer
B – Zugehöriges Betriebsmittel / Trennverstärker aktiv / Messumformerspeisung
C – Zugehöriges Betriebsmittel / Trennverstärker aktiv
