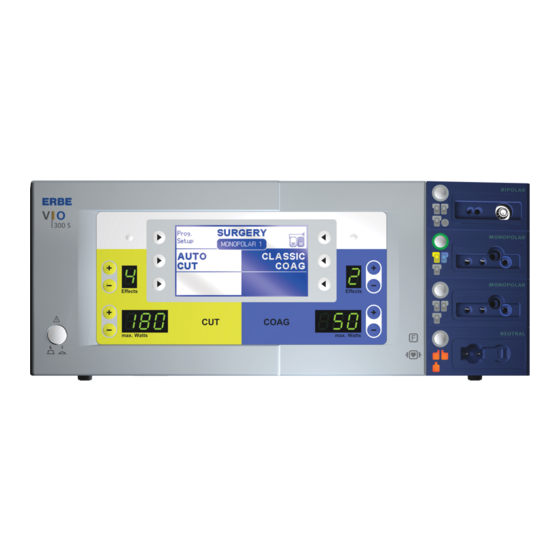

ERBE VIO 300 S Kurzanleitung
Chirurgischer elektrokoagulator
Vorschau ausblenden
Andere Handbücher für VIO 300 S:
- Serviceanleitung (70 Seiten) ,
- Gebrauchsanweisung (46 Seiten)
Verwandte Anleitungen für ERBE VIO 300 S
Inhaltszusammenfassung für ERBE VIO 300 S
- Seite 1 Kurzanleitung 300 S ® Die Kurzanleitung ist kein Ersatz für die Gebrauchsanweisung! Insbesondere enthält sie nicht alle Sicherheitshinweise. Verwahren Sie die Kurzanleitung an einem leicht zugänglichen Ort oder schieben Sie die Kurzanleitung in die Tür des VIO Cart. – 1 –...
- Seite 2 Gerät einschalten, Funktionstest ERBE Schalten Sie das Gerät mit dem Netzschalter ein. 300 S Das Gerät führt einen Funktionstest durch und prüft alle Buchsen. Angeschlossene Geräte und Fußschalter werden erkannt. Alle Kontroll- leuchten und Focus-Tasten leuchten. Auf dem Display erscheint die...
- Seite 3 Der Focus View Welche Einstellungen sind für welche Buchse aktiv? Die VIO-Oberfläche zeigt die Programmeinstellungen einer Buchse. Diese sogenannte fokussierte (gewählte) Buchse erkennen Sie an der leuchtenden Focus-Taste (1). Im CUT-COAG-Fenster (2) werden die Modes und die Aktivierungsart angezeigt, in den Effekt- und Wattan- Prog/ zeigen die Effekte (3) und Leistungsbegrenzungen (4) der CUT- und Setup...
- Seite 4 Aktivierung mit Fußschalter Im Programm ist gespeichert, welcher CUT-/ COAG-Mode mit welchem Fußschalter zu aktivieren ist. Wie erkenne ich die Zuordnung der Fußschalter? Beispiel: Im CUT-COAG-Fenster der Monopolaren Buchse ist das Zweipedal-Fußschalter-Symbol mit zwei hervorgehoben Pedalen dar- gestellt (1) und an der monopolaren Buchse leuchten das gelbe und das blaue Pedal des Zweipedal-Fußschalters (2): Sie können die CUT- und COAG-Funktion der Monopolaren Buchse mit dem Zweipedal-Fußschalter aktivieren.
- Seite 5 Ist der Patient durch die Neutralelektrode geschützt? Die Neutralelektroden-Buchse ist mit Kontrollleuchten ausgerüstet, die eine zweiflächige (1) und eine einflächige (2) Elektrode darstellen. Beobachten Sie die Kontrollleuchten. Gerät kann aktiviert werden Neutralelektroden-Buchse aus der Buchsenleiste des VIO Systems Die Neutralelektrode (1) oder (2) leuchtet GRÜN. Alarm! Die Neutralelektrode (1) oder (2) leuchtet ROT.
- Seite 6 Wie gut ist der Kontakt zwischen Neutralelektrode und Haut des Patienten? Drücken Sie die Focus-Taste an der Neutralelektroden-Buchse. Sie sehen das NESSY-Fenster. NESSY = NeutralElektroden-SicherheitsSYstem. Der gemessene Übergangswiderstand zwischen Elektrode und Haut wird als numerischer Wert (1) und als weißer Balken (2) dargestellt. Der zulässige Widerstandsbereich wird je nach Neutralelektroden-Ein- stellung wie folgt angezeigt: NESSY-Fenster, Einstellung zweiflächig...
- Seite 7 Wie ändere ich den Mode? Beispiel: CUT-Mode (einer monopolaren Buchse). Drücken Sie im CUT-COAG-Fenster der gewünschten Buchse die linke mittlere Auswahl-Taste. CUT-COAG-Fenster der Monopolaren Buchse 1 Sie wechseln auf die erste Seite des CUT-Mode-Fensters. Mit der linken unteren Auswahl-Taste (1) können Sie auf die zweite Seite des CUT-Mode-Fensters wechseln.
- Seite 8 Wie ordne ich einem CUT-/COAG-Mode einen Fußschalter oder AUTO START zu? Fokussieren (wählen) Sie mit einer Focus-Taste die Buchse, der Sie einen Fußschalter zuordnen möchten. Beispiel: Monopolare Buchse 1. Das CUT-COAG-Fenster der gewählten Monopolaren Buchse wird angezeigt. Die aktuell eingestellte Fußschalterzuordnung ist rechts oben an der Fußschaltersymbolik (1) ersichtlich.
-
Seite 9: Sicherheitsmaßnahmen
Die wichtigsten Sicherheitsmaßnahmen Wann besteht Explosionsgefahr? Achten Sie bei der Verwendung von Anästhesie- und Desinfekti- Wer darf ein VIO System vorbereiten und bedienen? onsmitteln darauf, dass diese nicht brennbar sind. Zumindestens müs- sen diese Mittel vor Anwendung des HF-Chirurgiegerätes restlos ver- Die Hochfrequenzchirurgie ist mit verschiedenen Risiken für den Patien- dunstet und aus dem Bereich der Funkenbildung entfernt sein. - Seite 10 CAN/CSA C22.2 NO. 60601-1 (2008)/ IEC 60601-2-2 (2009) Middle-East/Africa, Lebanon 19NA Tel. +961 9 644 777 E-Mail: info@erbe-lebanon.com CE0124 EN ISO 9001 EN ISO 13485 Printed in Germany 01.13 Copyright © ERBE Elektromedizin GmbH, Tübingen 2013 Gebrauchsanweisung Art. Nr. 80104-590 – 10 –...
