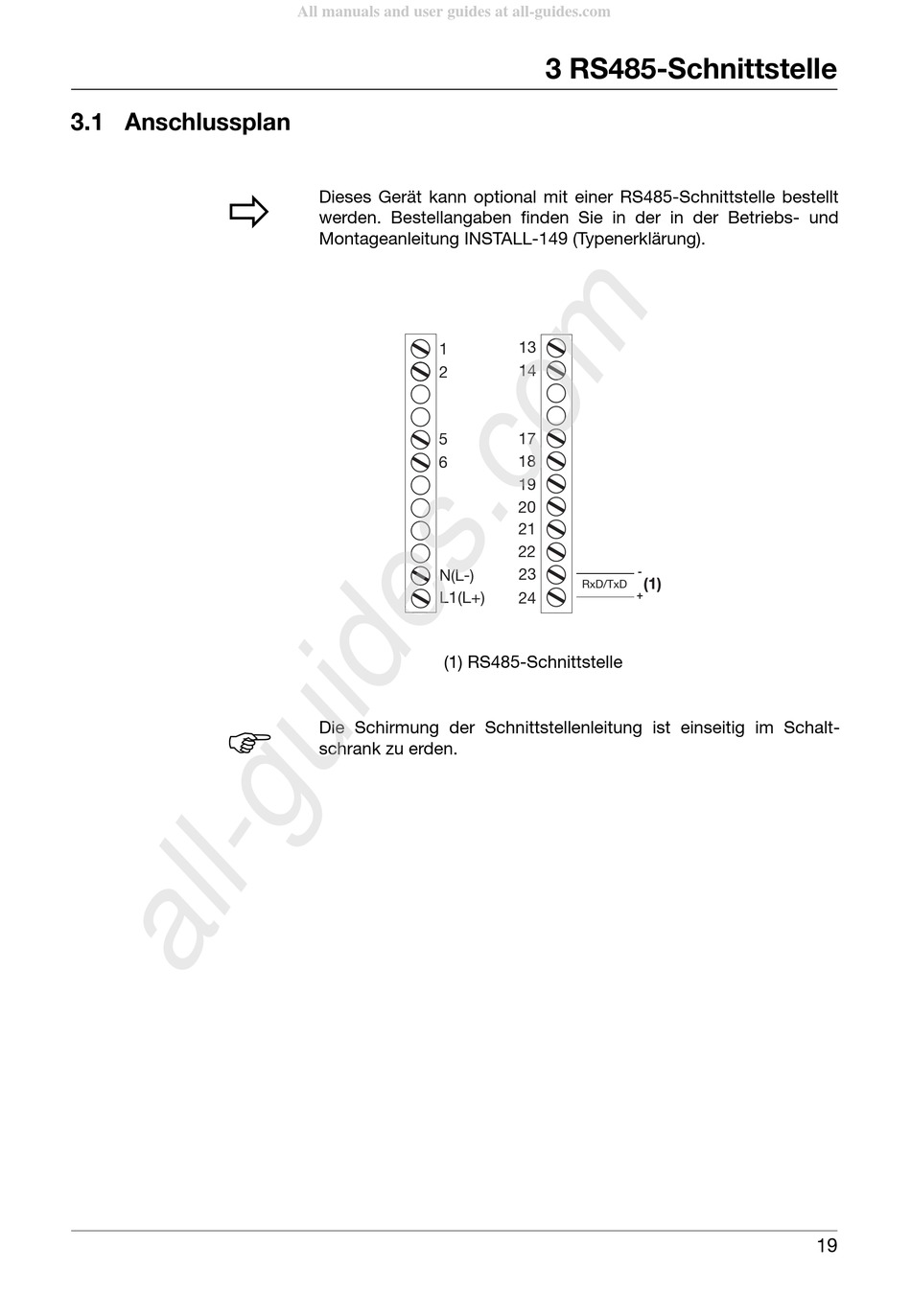

3.1 Anschlussplan

v
H
All manuals and user guides at all-guides.com
Dieses Gerät kann optional mit einer RS485-Schnittstelle bestellt
werden. Bestellangaben finden Sie in der in der Betriebs- und
Montageanleitung INSTALL-149 (Typenerklärung).
1
2
5
6
N(L-)
L1(L+)

(1) RS485-Schnittstelle

Die Schirmung der Schnittstellenleitung ist einseitig im Schalt-
schrank zu erden.
3 RS485-Schnittstelle
13
14
17
18
19
20
21
22
-
23
(1)
RxD/TxD
+
24
19
