Type de
Vous trouverez dans le tableau ci-dessous toutes les valeurs de process (va-
riables) avec leurs adresses, le type de données ainsi que le mode d'accès.
données,
type d'accès
Signification :
R/O
W/O
R/W
INT
Bit x
LONG
FLOAT
TEXT4
A

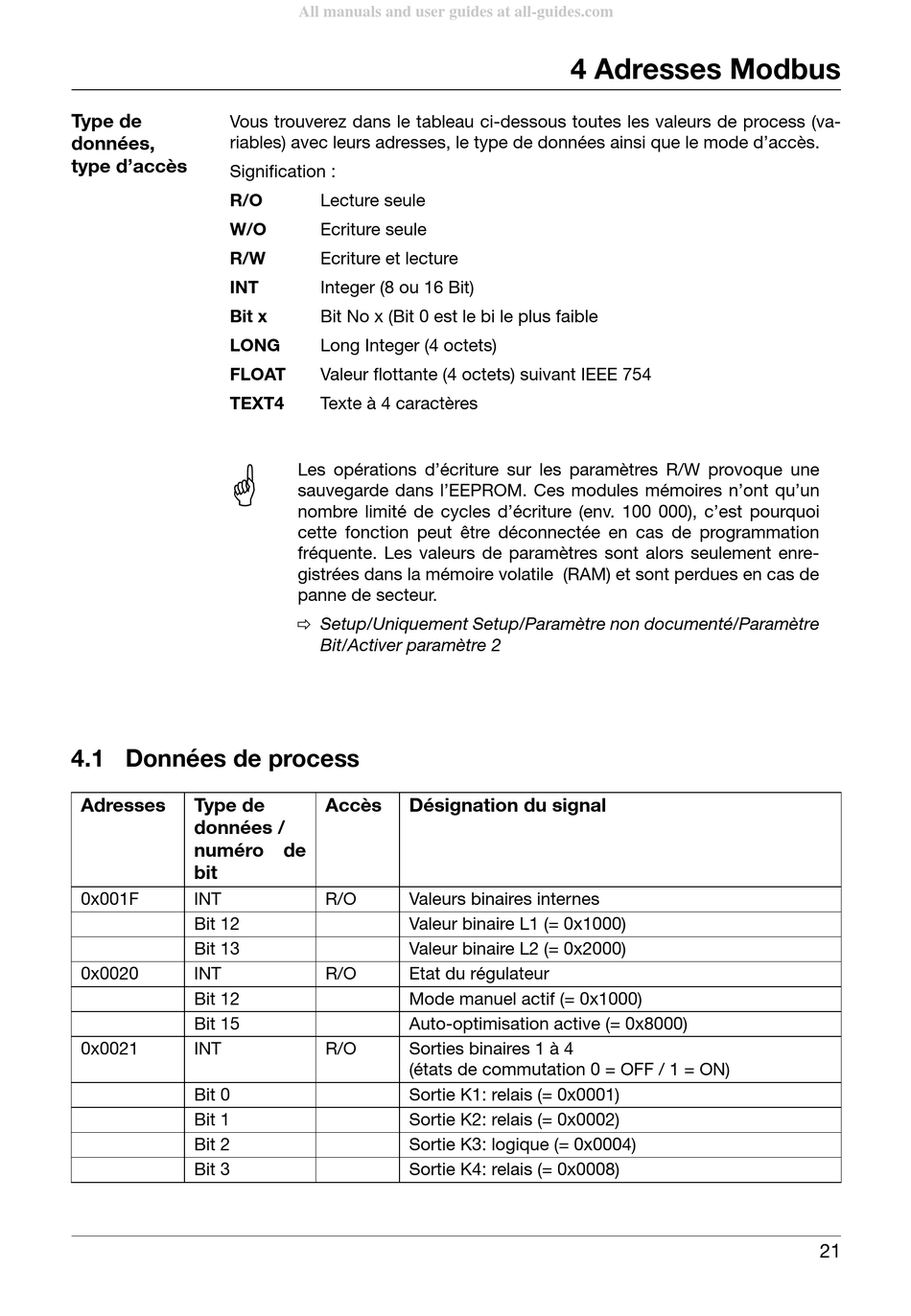

4.1 Données de process
Adresses Type de
données /
numéro de
bit
0x001F INT
Bit 12
Bit 13
0x0020 INT
Bit 12
Bit 15
0x0021 INT
Bit 0
Bit 1
Bit 2
Bit 3
All manuals and user guides at all-guides.com
Lecture seule
Ecriture seule
Ecriture et lecture
Integer (8 ou 16 Bit)
Bit No x (Bit 0 est le bi le plus faible
Long Integer (4 octets)
Valeur flottante (4 octets) suivant IEEE 754
Texte à 4 caractères
Les opérations d'écriture sur les paramètres R/W provoque une
sauvegarde dans l'EEPROM. Ces modules mémoires n'ont qu'un
nombre limité de cycles d'écriture (env. 100 000), c'est pourquoi
cette fonction peut être déconnectée en cas de programmation
fréquente. Les valeurs de paramètres sont alors seulement enre-
gistrées dans la mémoire volatile (RAM) et sont perdues en cas de
panne de secteur.
v Setup/Uniquement Setup/Paramètre non documenté/Paramètre
Bit/Activer paramètre 2
Accès Désignation du signal
R/O Valeurs binaires internes
Valeur binaire L1 (= 0x1000)
Valeur binaire L2 (= 0x2000)
R/O Etat du régulateur
Mode manuel actif (= 0x1000)
Auto-optimisation active (= 0x8000)
R/O Sorties binaires 1 à 4
(états de commutation 0 = OFF / 1 = ON)
Sortie K1: relais (= 0x0001)
Sortie K2: relais (= 0x0002)
Sortie K3: logique (= 0x0004)
Sortie K4: relais (= 0x0008)

4 Adresses Modbus
