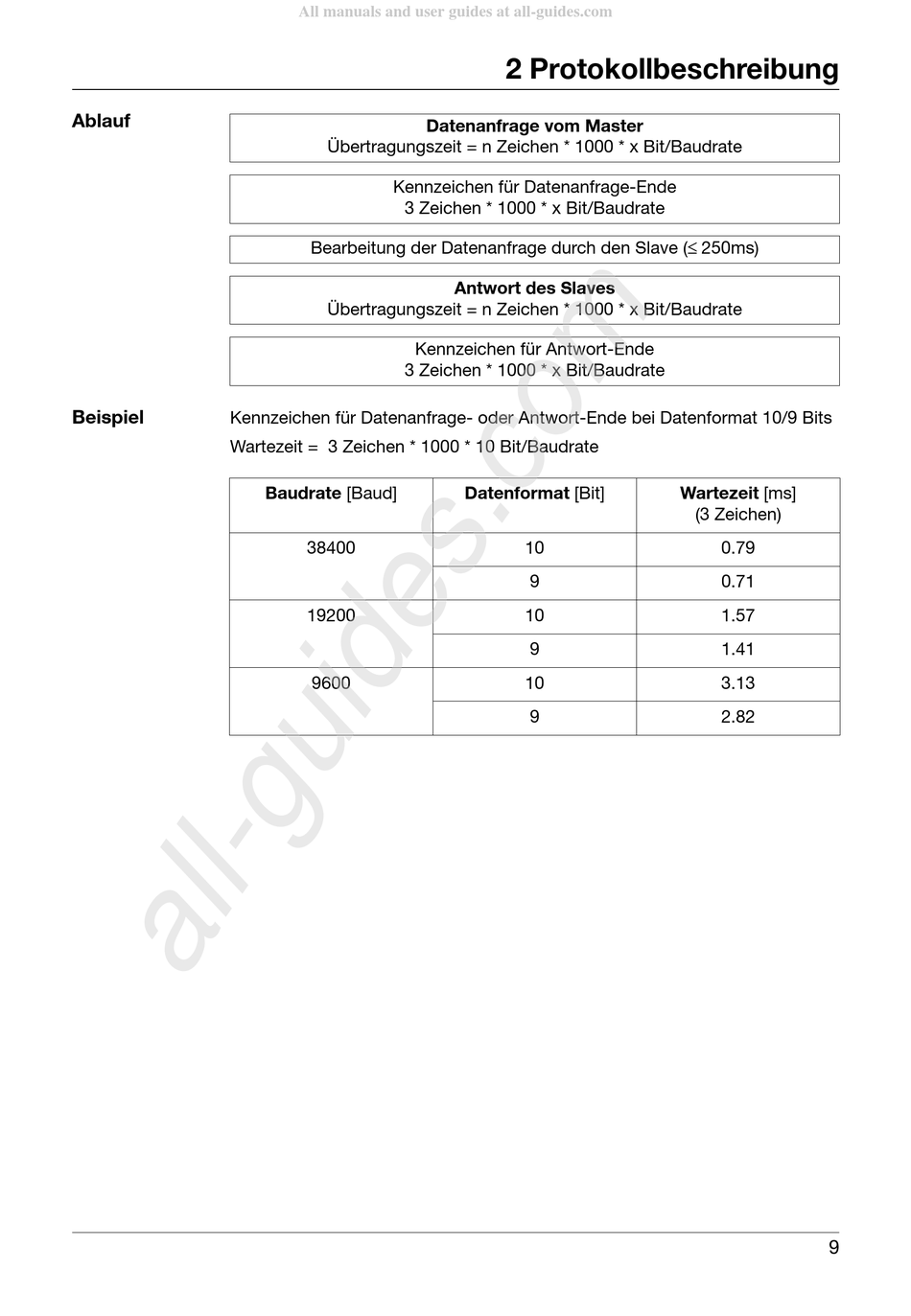

Ablauf
Beispiel
Kennzeichen für Datenanfrage- oder Antwort-Ende bei Datenformat 10/9 Bits
Wartezeit = 3 Zeichen * 1000 * 10 Bit/Baudrate
All manuals and user guides at all-guides.com
Datenanfrage vom Master
Übertragungszeit = n Zeichen * 1000 * x Bit/Baudrate
Kennzeichen für Datenanfrage-Ende
3 Zeichen * 1000 * x Bit/Baudrate
Bearbeitung der Datenanfrage durch den Slave ( 250ms)
Übertragungszeit = n Zeichen * 1000 * x Bit/Baudrate
Kennzeichen für Antwort-Ende
3 Zeichen * 1000 * x Bit/Baudrate
Baudrate [Baud]
38400
19200
9600
2 Protokollbeschreibung
Antwort des Slaves
Datenformat [Bit]
10
9
10
9
10
9
Wartezeit [ms]
(3 Zeichen)
0.79
0.71
1.57
1.41
3.13
2.82
