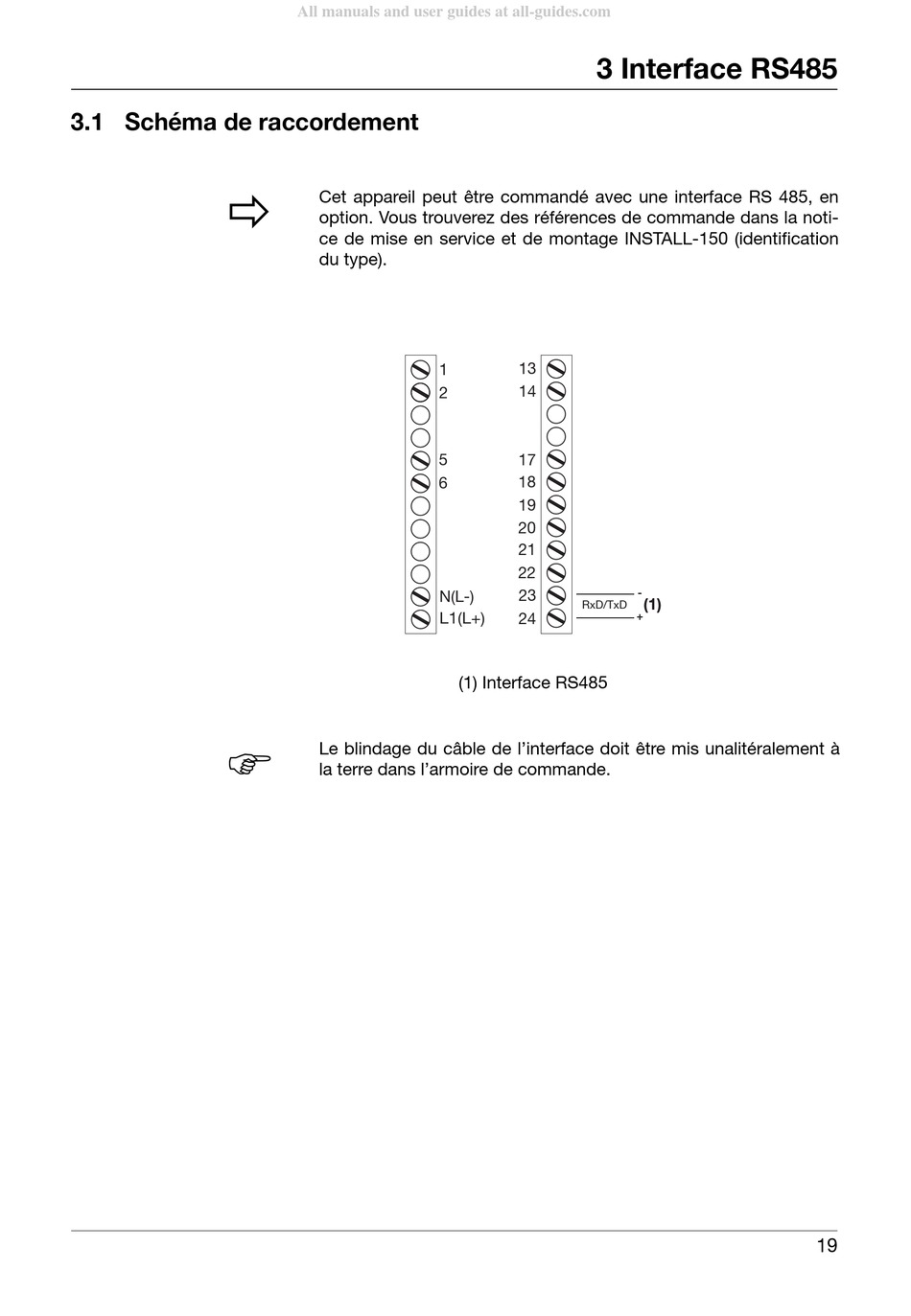

3.1 Schéma de raccordement
v
H
All manuals and user guides at all-guides.com
Cet appareil peut être commandé avec une interface RS 485, en
option. Vous trouverez des références de commande dans la noti-
ce de mise en service et de montage INSTALL-150 (identification
du type).
1
2
5
6
N(L-)
L1(L+)

(1) Interface RS485

Le blindage du câble de l'interface doit être mis unalitéralement à
la terre dans l'armoire de commande.
3 Interface RS485
13
14
17
18
19
20
21
22
23 -
(1)
RxD/TxD
+
24
