2 Description du protocole

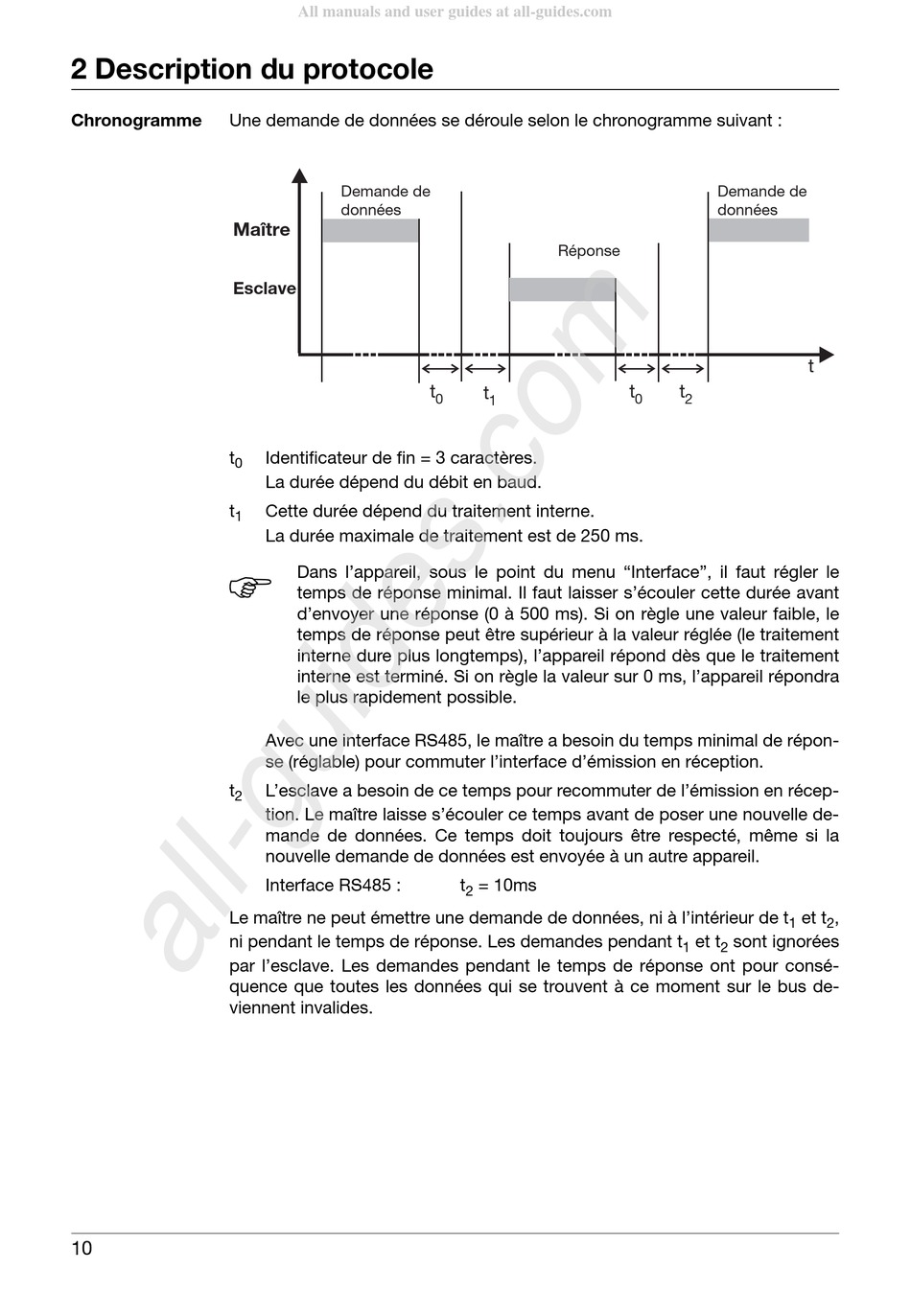

Chronogramme Une demande de données se déroule selon le chronogramme suivant :
Maître
Esclave
t
0
t
1
H
t
2
Le maître ne peut émettre une demande de données, ni à l'intérieur de t
ni pendant le temps de réponse. Les demandes pendant t
par l'esclave. Les demandes pendant le temps de réponse ont pour consé-
quence que toutes les données qui se trouvent à ce moment sur le bus de-
viennent invalides.
10
All manuals and user guides at all-guides.com
Demande de
données
t
0
Identificateur de fin = 3 caractères.
La durée dépend du débit en baud.
Cette durée dépend du traitement interne.
La durée maximale de traitement est de 250 ms.
Dans l'appareil, sous le point du menu "Interface", il faut régler le
temps de réponse minimal. Il faut laisser s'écouler cette durée avant
d'envoyer une réponse (0 à 500 ms). Si on règle une valeur faible, le
temps de réponse peut être supérieur à la valeur réglée (le traitement
interne dure plus longtemps), l'appareil répond dès que le traitement
interne est terminé. Si on règle la valeur sur 0 ms, l'appareil répondra
le plus rapidement possible.
Avec une interface RS485, le maître a besoin du temps minimal de répon-
se (réglable) pour commuter l'interface d'émission en réception.
L'esclave a besoin de ce temps pour recommuter de l'émission en récep-
tion. Le maître laisse s'écouler ce temps avant de poser une nouvelle de-
mande de données. Ce temps doit toujours être respecté, même si la
nouvelle demande de données est envoyée à un autre appareil.
Interface RS485 :
Réponse
t
t
1
t = 10ms
2
Demande de
données
t
0 2
et t
1
et t sont ignorées
1 2
t
,
2
