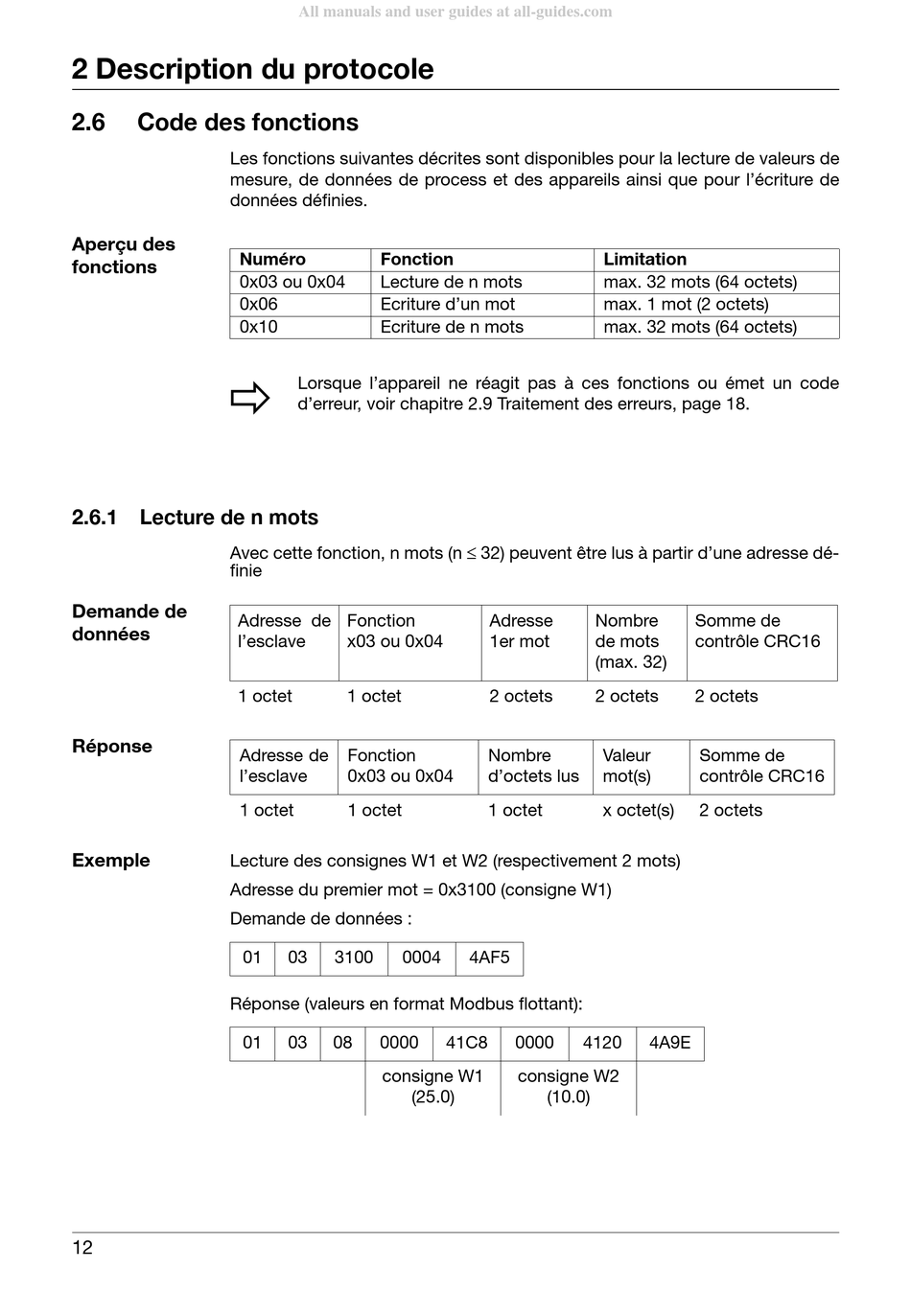

2 Description du protocole
2.6

Code des fonctions

Les fonctions suivantes décrites sont disponibles pour la lecture de valeurs de
mesure, de données de process et des appareils ainsi que pour l'écriture de
données définies.
Aperçu des
Numéro
fonctions
0x03 ou 0x04
0x06
0x10
v

2.6.1 Lecture de n mots

Avec cette fonction, n mots (n  32) peuvent être lus à partir d'une adresse dé-
finie
Demande de
Adresse de
données
l'esclave
1 octet
Réponse
Adresse de
l'esclave
1 octet
Exemple
Lecture des consignes W1 et W2 (respectivement 2 mots)
Adresse du premier mot = 0x3100 (consigne W1)
Demande de données :
01
Réponse (valeurs en format Modbus flottant):
01
12
All manuals and user guides at all-guides.com
Fonction
Lecture de n mots
Ecriture d'un mot
Ecriture de n mots
Lorsque l'appareil ne réagit pas à ces fonctions ou émet un code
d'erreur, voir chapitre 2.9 Traitement des erreurs, page 18.
Fonction
x03 ou 0x04
1 octet
Fonction
0x03 ou 0x04
1 octet
03 3100 0004
03 08 0000 41C8
consigne W1
(25.0)
Limitation
max. 32 mots (64 octets)
max. 1 mot (2 octets)
max. 32 mots (64 octets)
Adresse Nombre
1er mot de mots
(max. 32)
2 octets 2 octets
Nombre Valeur
d'octets lus mot(s)
1 octet x octet(s)
4AF5
0000 4120
consigne W2
(10.0)
Somme de
contrôle CRC16
2 octets
Somme de
contrôle CRC16
2 octets
4A9E
