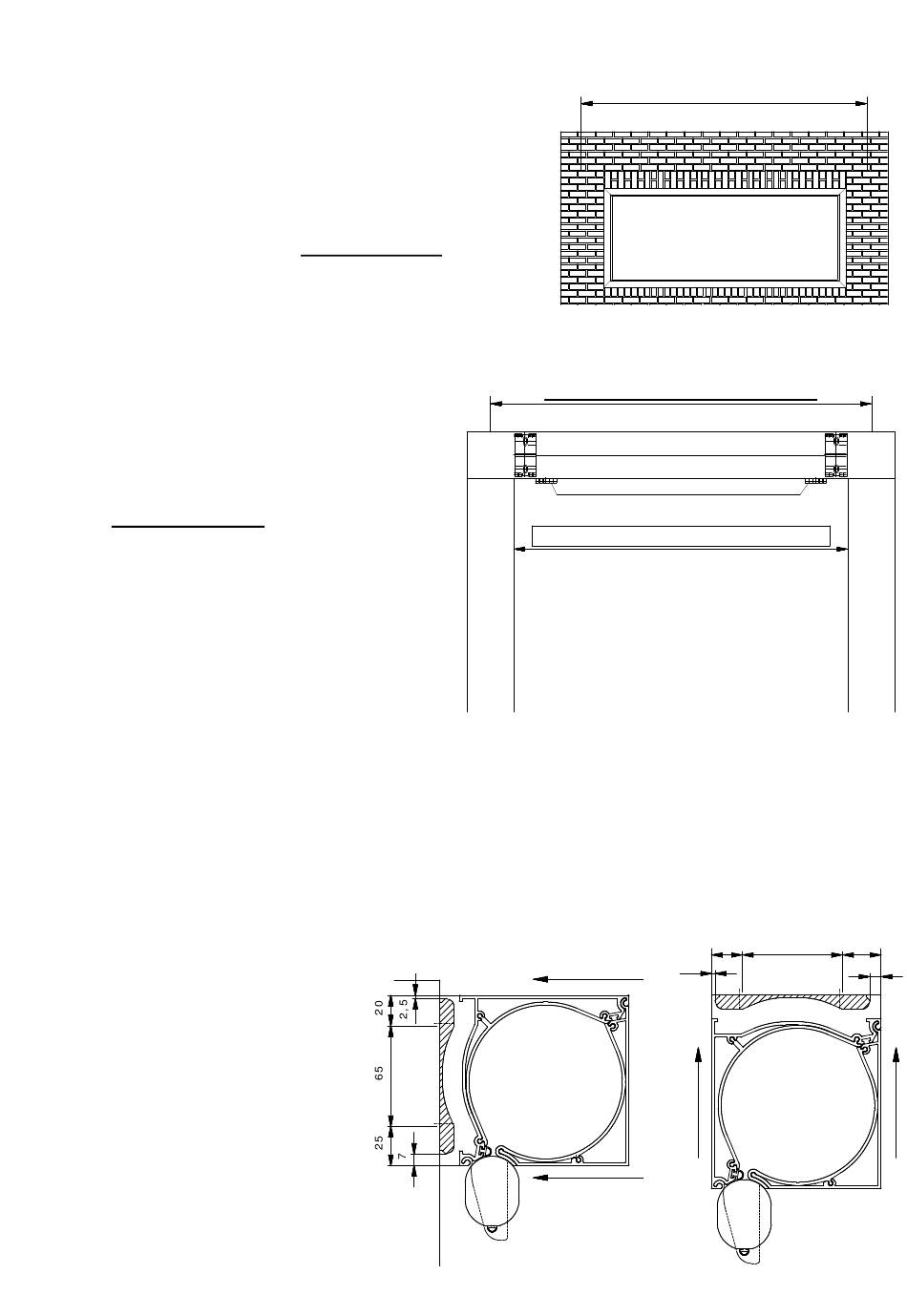

12. Seitliche Lage der Markise bestimmen

•
Legen Sie die Markisenanlage auf 2 bereitgestellte Böcke.
Packen Sie die Markise aus.
•
Überprüfen Sie den Baugrund und wählen Sie geeignete
Befestigungsmittel (siehe Punkt 10)
•
Messen Sie mit Hilfe eines Rollmaßes die gesamte
Markisenbreite (=X) und zeichnen Sie diese auf
den Baugrund an.
•
Legen Sie die Montagehöhe, bei Wandmontage, fest und
zeichnen Sie den Ausfall der Markise (Markisenkasten +
Länge der Führungsschienen) ebenfalls auf den
Bauuntergrund an.

13. Montage der Konsolen

Die Montagekonsolen werden, 50 - 150 mm,
von den Enden der Markise aus gemessen,
montiert.
Zeichnen Sie die Bohrungen auf die W and oder
Decke (bei Nischenmontage) an. Bohren Sie die
Befestigungslöcher.(siehe Punkt 14)
Wählen Sie geeignetes Befestigungsmaterial und
schrauben Sie die Konsolen fest.
Richten Sie die Konsolen mit einer W asserwaage in
alle Richtungen aus. Bei mehr als 2 Konsolen
benutzen Sie eine Richtschnur für die mittleren
Konsolen.

14. Montage des Markisenkastens

• Stellen
Sie zwei
•
Heben Sie mit Ihrem Kollegen die Markise gleichmäßig an und
steigen Sie auf die Leitern.
•
Klipsen Sie den Markisenkasten in die Montagekonsolen ein.
