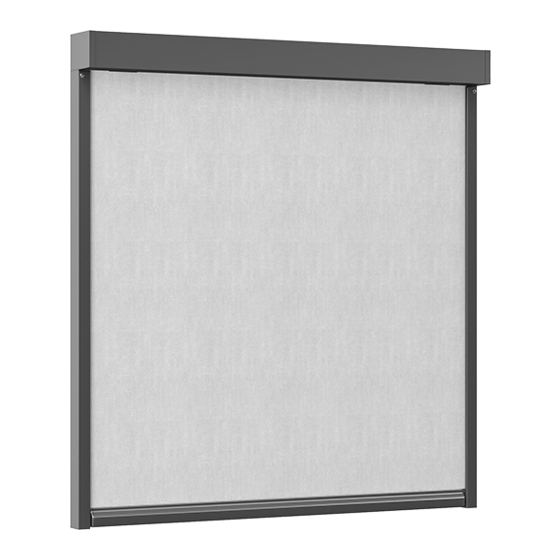

Kubische mini senkrechtmarkise mit zip
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Varisol F213
Inhaltszusammenfassung für Varisol F213

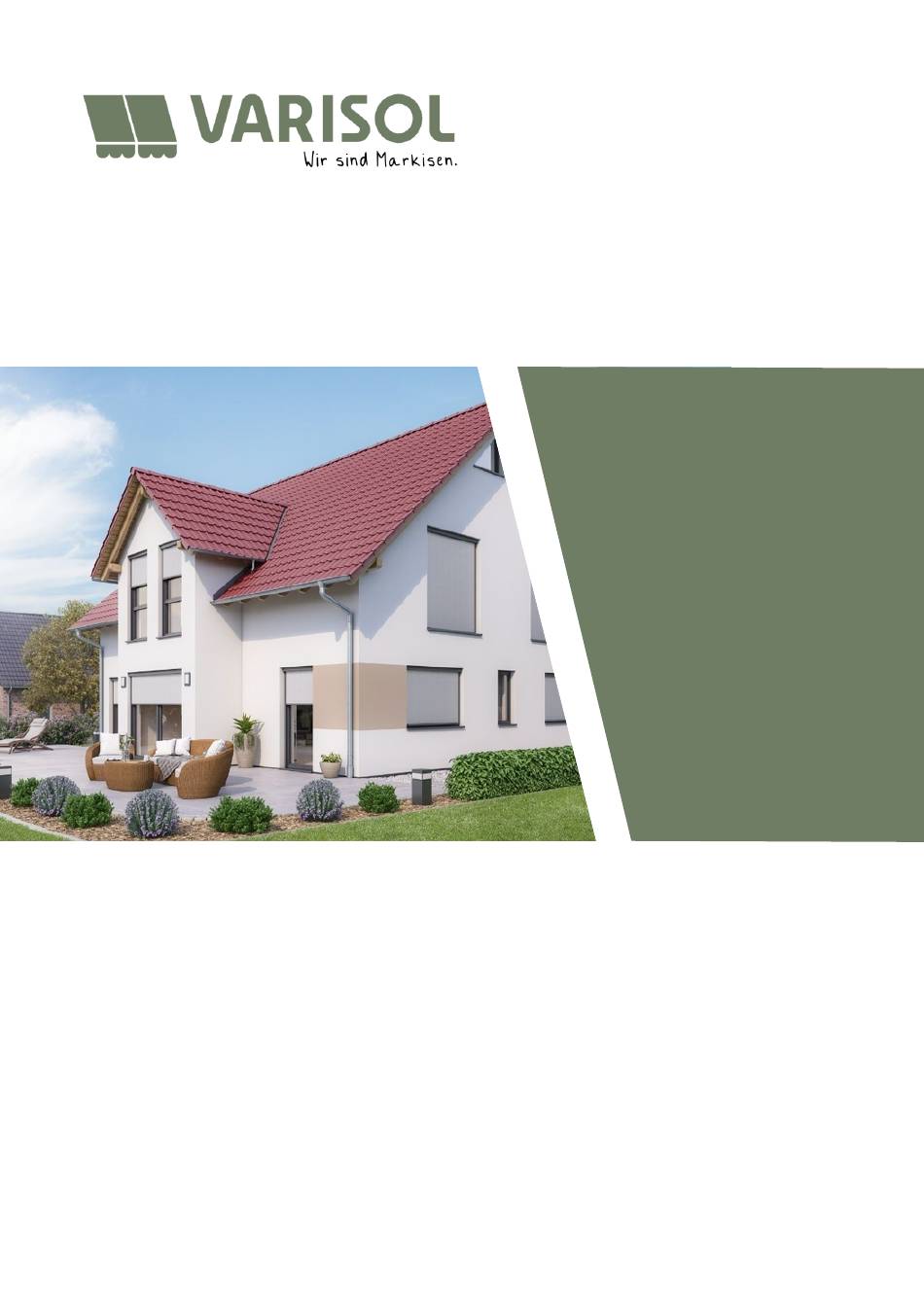

- Seite 1 MONTAGEANLEITUNG Kubische Mini Senkrechtmarkise mit Zip: F213...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung .......................... -
Seite 3: Sicherheitshinweise
GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind. -
Seite 4: Hochziehen Mit Seilen
GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden. -
Seite 5: Überprüfung Der Ware
MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Innenführungsleiste... -
Seite 6: Seitliche Lage Der Markise Bestimmen
MONTAGE SEITLICHE LAGE DER MARKISE BESTIMMEN Legen Sie die Montagehöhe (1) fest. Bis zu einer Markisenbreite von 4 m dienen die Montagekonsolen lediglich als Montagehilfe. Bei breiteren Markisen muss mittig eine Konsole montiert werden ! Zeichnen Sie die Montagehöhe (1) auf den BG. BG = Baugrund Markieren Sie die Markisenbreite (X) auf den BG. -
Seite 7: Montage Der Wandkonsolen
MONTAGE MONTAGE DER WANDKONSOLEN Zeichnen Sie die Befestigungslöcher an die Wand. Richten Sie die Konsolen mit der Wasserwage genau aus ! Übertragen Sie die Bohrpunkte auf die übrigen Befestigungsstellen. Berücksichtigen Sie, dass Sie zum Einhängen der Markise 5 - 6 mm Luft nach oben benötigen ! Bohren Sie die Befestigungslöcher. -
Seite 8: Montage Der Deckenkonsolen
MONTAGE MONTAGE DER DECKENKONSOLEN Zeichnen Sie die Befestigungslöcher an die Decke. Richten Sie die Konsolen und Rolladenwinkel mit der Wasserwage genau aus. Übertragen Sie die Bohrpunkte auf die übrigen Befestigungsstellen. Achten Sie auf die genaue Flucht der Konsolen, sowohl in der Höhe, als auch in der Tiefe ! Bohren Sie die Befestigungslöcher. -
Seite 9: Montage Des Markisenkastens
MONTAGE MONTAGE DES MARKISENKASTENS Winkeln Sie den MK leicht an (1). MK = Markisenkasten Heben Sie den MK mit der oberen Nut in die Konsolen (2). Lassen Sie den MK vorsichtig ab (3). Die Madenschrauben (4) müssen vor der ersten Fahrt festgedreht werden ! Drehen Sie die Madenschrauben (4) fest. -
Seite 10: Montage Der Führungsschienenhalter
MONTAGE MONTAGE DER FÜHRUNGSSCHIENENHALTER Messen Sie die Bohrungspunkte für die Halter (1) nach. Zeichnen Sie die Bohrpunkte (2) der Halter (1) an. Kastenseitenkappe Bohren Sie die Löcher für die Halter (1). Unterkante Führungsschiene Schrauben Sie die Halter (1) fest. Richten Sie die Halter (1) mit einer Wasserwage (3) aus. -
Seite 11: Montage Der Führungsschienen
MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN Montieren Sie die Endkappen (1) der FS (2). Schieben Sie die Innenführungsleiste (3) in die FS (2). FS = Führungsschiene/n Drücken Sie die FS (2) in die Halter (4). Führen Sie das Ausfallprofil (5) in die FS (2). Führen Sie die Tuchsäume in die Innenführungsleiste (3). -
Seite 12: Checkliste
CHECKLISTE WAS IST WENN FOLGENDE FEHLER AUFTRETEN Auftragsnummer : ___________ Folgende Fehlfunktionen können durch eine nicht korrekte Montage auftreten : Anlage schließt nur einseitig oder nicht richtig Tuch hängt durch Anlage stockt oder quietscht beim fahren Deckel geht nicht richtig auf und zu Durch überprüfen und korrigieren folgender Punkte können dieses behoben werden : Notizen : ___________________________________... -
Seite 13: Wichtige Sicherheitshinweise
CHECKLISTE WICHTIGE SICHERHEITSHINWEISE UNKONTROLLIERTE BEDIENUNG Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen. - Seite 14 97.45.010 V9...
