2 Gerätebeschreibung
2.2

Funktionsprinzip

Wärmepumpenanlagen bestehen aus getrennten Kreis-
läufen, in denen Flüssigkeiten oder Gase die Wärme von
der Wärmequelle zum Heizungssystem transportieren.
Da diese Kreisläufe mit unterschiedlichen Medien (Sole/
Wasser, Kältemittel und Heizungswasser) arbeiten, sind
sie über Wärmetauscher miteinander gekoppelt. In die-
sen Wärmetauschern geht Wärme von einem Medium
mit hoher Temperatur auf ein Medium mit niedrigerer
Tempe ra tur über.
Die Vaillant Wärmepumpe geoTHERM exclusiv wird mit
der Wärmequelle Erdwärme gespeist.

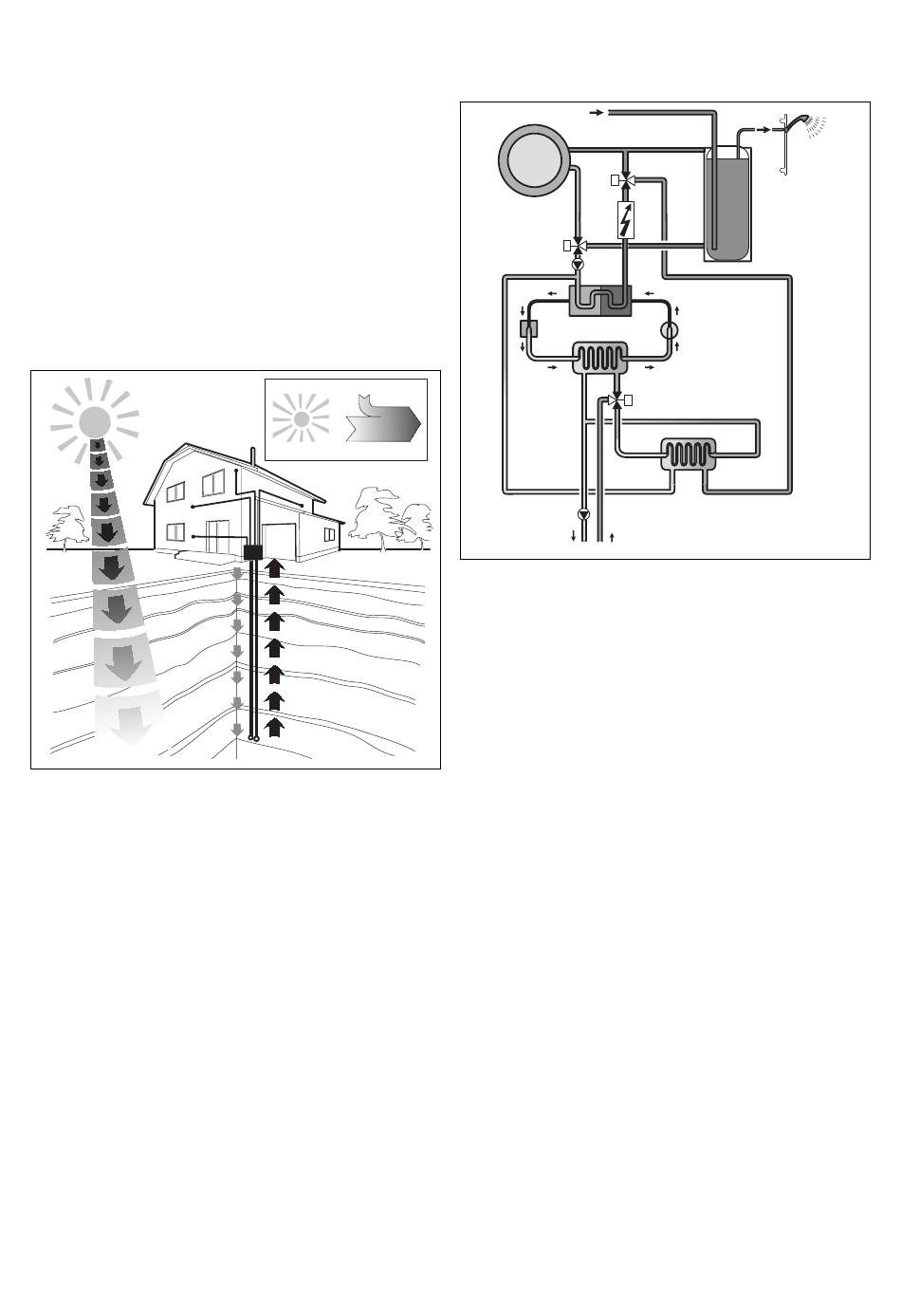

Abb. 2.2 Nutzung der Wärmequelle Erdwärme
6
1/4 Elektroenergie
3/4 Umweltenergie 4/4 Heizenergie
Abb. 2.3 Funktionsweise der Wärmepumpe
Das System besteht aus getrennten Kreisläufen, die mit-
tels Wärmeüberträgern miteinander gekoppelt sind.
Diese Kreisläufe sind:
- Der Wärmequellenkreislauf, mit dem die Energie der
- Der Kältemittelkreislauf, mit dem durch Verdampfen,
- Der Heizwasserkreislauf, mit dem die Heizung und
Über den Verdampfer (1) ist der Kältemittelkreislauf an
die Erdwärmequelle angebunden und nimmt deren Wär-
meenergie auf. Dabei ändert sich der Aggregatzustand
des Kältemittels, es verdampft. Über den Verflüssi-
ger (3) ist der Kältemittelkreislauf mit dem Heizsystem
verbunden, an das er die Wärme wieder abgibt. Dabei
wird das Kältemittel wieder flüssig, es kondensiert.
Da Wärmeenergie nur von einem Körper höherer Tem-
peratur auf einen Körper niedrigerer Temperatur über-
gehen kann, muss das Kältemittel im Verdampfer eine
niedrigere Temperatur als die Umweltwärmequelle besit-
zen. Dage gen muss die Temperatur des Kältemittels im
Verflüssiger höher als die des Heizungswassers sein, um
die Wärme dort abgeben zu können.
Diese unterschiedlichen Temperaturen werden im Kälte-
mittelkreislauf über einen Kompressor (2) und ein
Expansions ventil (4) erzeugt, die sich zwischen dem
Verdampfer und dem Verflüssiger befinden. Das dampf-
förmige Kälte mittel strömt vom Verdampfer kommend
Kaltwasser
Wärme-
system
Umschaltventil
Zusatz-
heizung
Umschaltventil
Heizkreispumpe
3
Verflüssiger
Expansionsventil
Kompressor
4 Verdampfer
1
Mischventil
Kühlungswärmetauscher
Solepumpe
Wärmequelle
Wärmequelle zum Kältemittelkreislauf transportiert
wird.
Verdichten, Verflüssigen und Expandieren Wärme an
den Heizwasserkreislauf abgegeben wird.
Warmwasserbereitung des Warmwasserspeichers ge-
speist werden.
Installationsanleitung geoTHERM exclusiv VWS 0020045204_01
Warmwasser
Warmwasser-
speicher
Heizwasserkreislauf
2
Kältemittel-
kreislauf
Wärmequellen-
kreislauf
