5 Hydraulische Installation

–
Ausrichtung der Anschlussleitungen: vertikal
–
Wasserwaage
1. Bohren Sie die Löcher.
2. Setzen Sie die Dübel in die Bohrlöcher ein.
3. Schrauben Sie das Produkt an der Wand fest.
4.5

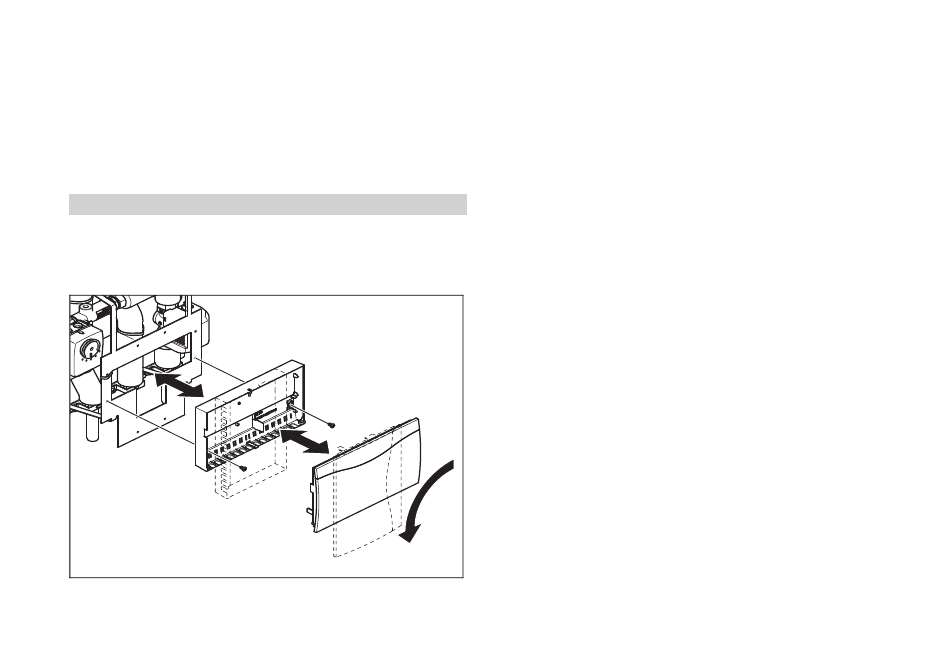

Mischermodul richtig positionieren

Bedingungen: Montagelage Produkt: vertikal
▶
Entfernen Sie die Gehäuseabdeckung vom Mischermo-
dul VR 61.
1. Lösen Sie die beiden Blechschrauben.
10
2. Drehen Sie das Mischermodul VR 61 in die richtige Po-
sition.
–
Drehung Mischermodul: 90°
–
Ausrichtung Mischermodul: horizontal/Kabelführung
weist nach unten
3. Schrauben Sie das Mischermodul mit den beiden Blech-
schrauben fest.
4. Fixieren Sie die Kabel.
–
Kabelbinder
5. Befestigen Sie die Gehäuseabdeckung am Mischermo-
dul VR 61.
5 Hydraulische Installation
5.1

Hydraulische Voraussetzungen beachten

1. Verwenden Sie Rohre mit geeignetem Innendurchmes-
ser.
– Innendurchmesser: ≥ 19 mm
2. Beachten Sie die Druckverluste am Verteiler der Fuß-
bodenheizung im Hinblick auf die Leitungslänge.
Druckverlust: ≥ 100 mbar
▶ Sorgen Sie dafür, dass die Leitungslänge aller Ver-
bindungsleitungen angepasst wird.
– Leitungslänge: ≤ 20 m
