- Seite 1 HANDBUCH DEUTSCH Phantom 180 Wash Bestellnummer: 40031 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Phantom 180 Wash Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts ............................. 7 Funktionen ..................................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Phantom 180 Wash ● Pro Power Netzkabel (1,5 m) ● 1x Quick-Lock-Halterung ●... - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Phantom 180 Wash ● Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. ● Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. ● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Phantoms. -
Seite 6: Netzanschlüsse
Phantom 180 Wash Der Phantom kann auf dem Boden einer flachen Bühne positioniert werden oder mit Schnellverschlüssen an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Phantom 180 Wash Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Produkts

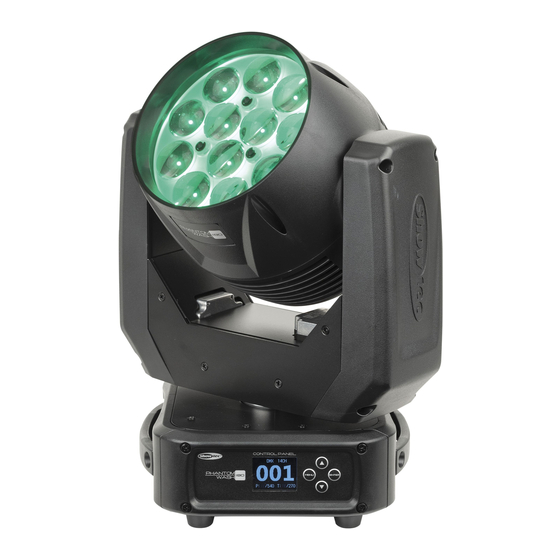

Phantom 180 Wash Beschreibung des Produkts Funktionen Der Phantom 180 Wash ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: 100-240 V AC, 50/60 Hz ● Leistungsaufnahme: 200 W ● Lichtquelle: 12x 15 W RGBW-LEDs ● Lichtleistung: 14200 Lux (7°) @ 3 m ●... -
Seite 9: Rückseite
10) Pro Power Netzausgang (grau), 100-240 V Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom 180 Wash und versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Steuerungsmodi
Phantom 180 Wash Steuerungsmodi Es gibt 5 Modi: ● Auto ● Manuell ● Musiktaktung ● Master/Slave ● DMX-512 (14CH, 29CH) Ein Phantom (Automodus, manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 80 cm Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Phantoms (Dmx-Steuerung)
Phantom 180 Wash Mehrere Phantoms (Master/Slave-Steuerung) Abb. 03 Mehrere Phantoms (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 80 cm Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 12 Phantom 180 Wash Mehrere Phantoms – DMX-Setup Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 40031...
-
Seite 13: Verbinden Der Geräte
Phantom 180 Wash Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Phantom 180 Wash Der Phantom 180 Wash kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display UP-Taste C) ENTER-Taste D) DOWN-Taste MENU-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Phantom 180 Wash Menü-Übersicht Bestellnummer: 40031... -
Seite 16: Hauptmenü-Optionen
Phantom 180 Wash Hauptmenü-Optionen DMX-Adresszuweisung DMX-512 / Master-Slave/ Auto / Musiktaktung / Manueller Modus Pan- und Tilt-Umkehrung / Displayumkehrung / Pan- und Tiltwinkel / Ventilatoren / Dimmerkurve / Farbbalance / Audioempfindlichkeit / Reset / Werkseinstellungen wiederherstellen Systeminformationen Direkt nach dem Einschalten zeigt das Gerät den aktuell aktiven Modus sowie die Pan- und Tilt- Einstellungen an. -
Seite 17: Voreingestellte Programme
Phantom 180 Wash Voreingestellte Programme Der Phantom verfügt über mehrere automatische Programme. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN einen der 5 Modi aus: 1. -
Seite 18: Manueller Modus
Phantom 180 Wash 5. Manueller Modus 01) Drücken Sie UP/DOWN, bis das Display „MANUAL“ anzeigt. 02) Drücken Sie ENTER, um den manuellen Modus zu aktivieren. 03) Auf dem Display erscheint nun: 04) Wählen Sie mit UP/DOWN eine der folgenden Optionen aus: ●... - Seite 19 Phantom 180 Wash 04) Scrollen Sie mit UP/DOWN durch diese Optionen: ● Pan Reverse (ON/OFF) (Pan-Umkehrung) ● Tilt Reverse (ON/OFF) (Tilt-Umkehrung) ● Screen Reverse (ON/OFF) (Display-Umkehrung) ● Pan Angle (180º/360º/540º) (Panwinkel) ● Tilt Angle (90º/180º/270º) (Tiltwinkel) ● Fans (Auto/Full) (Ventilatoren) ●...
-
Seite 20: Farbbalance
Phantom 180 Wash Farbbalance In diesem Menü können Sie die anfängliche Farbhelligkeit des Phantoms einstellen. 01) Wenn Sie „COLOR BALANCE“ ausgewählt haben, drücken Sie ENTER, um das zugehörige Menü zu öffnen. Auf dem Display erscheint nun: 02) Die verfügbaren Farben sind: ●... -
Seite 21: Dmx-Kanäle
Phantom 180 Wash DMX-Kanäle 14 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Regler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 22 Phantom 180 Wash Kanal 8 - Voreingestellte LED-Programme CH10 muss geöffnet; CH11 muss zwischen 20–255 eingestellt, CH4–7 müssen zwischen 0–255 eingestellt sein (um die Farbe für die LED-Programme 1-7 manuell einzustellen) 0-15 Keine Funktion 16-31 LED-Programm 1 (individuell eingestellte Farbe)
- Seite 23 Phantom 180 Wash Kanal 13 - Funktionen 0–9 Keine Funktion 10–14 Blackout während Pan/Tilt-Bewegung 15–49 Keine Funktion 50–54 Pan zurücksetzen 55–59 Tilt zurücksetzen 60–64 Zoom zurücksetzen 65–69 Keine Funktion 70–74 Alles zurücksetzen 75–79 Keine Funktion 80–84 Umkehrung der Pan/Tilt-Bewegung 85–89 Pan-Umkehrung 90–94...
-
Seite 24: Kanäle
Phantom 180 Wash 29 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Regler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 25 Phantom 180 Wash Kanal 10 – Farbintensität Rot 2 CH22 muss geschlossen; CH25 geöffnet ; CH26 zwischen 20-255 eingestellt sein 0-255 Schrittweise Roteinstellung von 0-100 % Kanal 11 – Farbintensität Grün 2 CH22 muss geschlossen; CH25 geöffnet ; CH26 zwischen 20-255 eingestellt sein 0-255 Schrittweise Grüneinstellung von 0-100 %...
- Seite 26 Phantom 180 Wash Kanal 16 – Farbintensität Blau 3 CH22 muss geschlossen; CH25 geöffnet ; CH26 zwischen 20-255 eingestellt sein 0-255 Schrittweise Blaueinstellung von 0-100 % Kanal 17 – Farbintensität Weiß 3 CH22 muss geschlossen; CH25 geöffnet ; CH26 zwischen 20-255 eingestellt sein 0-255 Schrittweise Weißeinstellung von 0-100 %...
- Seite 27 Phantom 180 Wash Kanal 22 – Farbmakros CH25 muss geöffnet; CH26 zwischen 20–255 eingestellt sein Keine Funktion Farbe 1 10-14 Farbe 2 15-19 Farbe 3 20-24 Farbe 4 25-29 Farbe 5 30-34 Farbe 6 35-39 Farbe 7 40-44 Farbe 8...
- Seite 28 Phantom 180 Wash Kanal 23 - Voreingestellte LED-Programme CH25 muss geöffnet; CH26 zwischen 20–255 eingestellt, CH6–21 zwischen 0–255 eingestellt oder CH22 muss geöffnet sein (um die Farbe für die LED-Programme 1–7 manuell einzustellen) 0-15 Keine Funktion 16-31 LED-Programm 1 (individuell eingestellte Farbe)
- Seite 29 Phantom 180 Wash Kanal 28 - Funktionen 0–9 Keine Funktion 10–14 Blackout während Pan/Tilt-Bewegung 15–49 Keine Funktion 50–54 Pan zurücksetzen 55–59 Tilt zurücksetzen 60–64 Zoom zurücksetzen 65–69 Keine Funktion 70–74 Alles zurücksetzen 75–79 Keine Funktion 80–84 Umkehrung der Pan/Tilt-Bewegung 85–89 Pan-Umkehrung 90–94...
-
Seite 30: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Phantom 180 Wash ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 31: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 29 für nähere Informationen zum Auswechseln der Sicherung. - Seite 32 Phantom 180 Wash Problem Mögliche Ursache(n) Lösung Einer oder Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät mehrere eingeschaltet ist und dass die Kabel Scheinwerfer angeschlossen sind. funktionieren Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. überhaupt nicht.
-
Seite 33: Technische Daten
Phantom 180 Wash Technische Daten Modell: Showtec Phantom 180 Wash Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 200 W DMX-Verbindung: 30 Stk. Sicherung: F4AL/250 V Abmessungen: 290 x 200 x 366 mm (LxBxH) Gewicht: 8,2 kg Bedienung und Programmierung: Ausgabepole:... -
Seite 34: Abmessungen
Phantom 180 Wash Abmessungen Bestellnummer: 40031... - Seite 35 ©2019 Showtec...
