Reinigen Des Lufttopfes; Füllen Und Entlüften Der Anlage; Prüfen Der Gaseinstellung; Probebetrieb - Vaillant ecoTEC exclusiv VC 656-E Installations- Und Wartungsanleitung

7.3.3

Reinigen des Lufttopfes

Gefahr!
An allen wasserführenden Bauteilen besteht
die Gefahr von Ver letzungen und Verbrühungen.
Arbeiten Sie erst dann an den Bauteilen, wenn
diese abgekühlt sind.
• Demontieren Sie den Lufttopf wie in Abb. 7.7 gezeigt
und spülen Sie diesen mit heißem Wasser durch.
• Montieren Sie den Lufttopf wieder und verwenden Sie
unbedingt neue Dichtungen (ET-Nr. 981272).
3.
2.

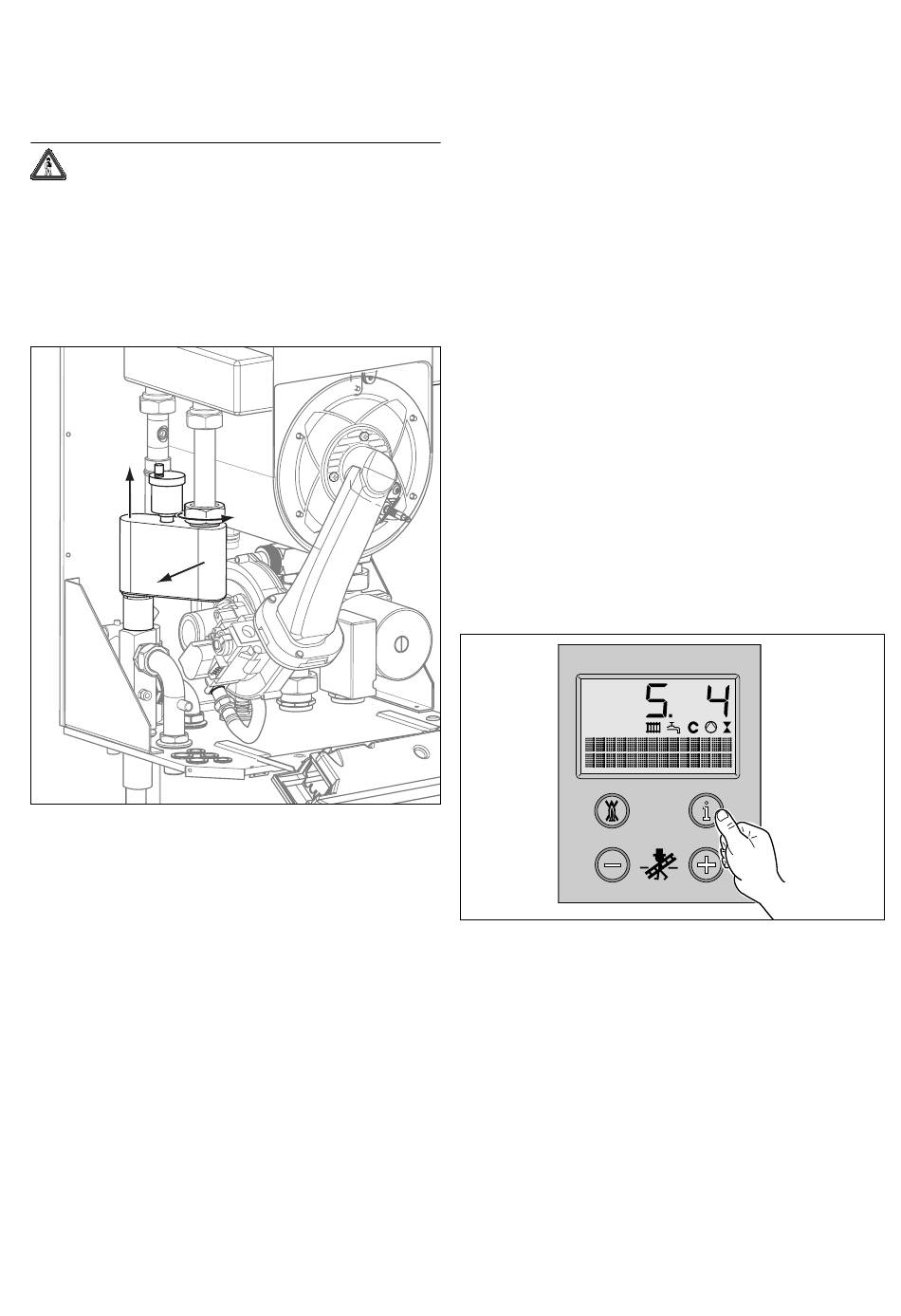

Abb. 7.7 Lufttopf reinigen
7.4 Füllen und Entlüften der Anlage
Gehen Sie wie unter Punkt 5.1.2 beschrieben vor.
7.5 Prüfen der Gaseinstellung
Nehmen Sie eine Prüfung der Gaseinstellung, wie in
Kapitel 5.2 beschieben, vor.
7.6

Probebetrieb

Führen Sie bitte nach Abschluss der Wartungsarbeiten
eine Funktionsprüfung durch (siehe Kapitel 5.3).
Installations- und Wartungsanleitung ecoTEC VC 656-E
1.
Inspektion und Wartung 7
Störungsbeseitigung 8
8 Störungsbeseitigung
8.1

Diagnose

8.1.1 Statuscodes

Die Statuscodes, die Sie über das Display des DIA-
Systems erhalten, geben Ihnen Informationen über den
aktuellen Betriebszustand des Gerätes.
Bei gleichzeitigem Vorkommen mehrerer Betriebszu-
stände wird immer der wichtigste Statuscode angezeigt.
Die Anzeige der Statuscodes können Sie wie folgt aufru-
fen:
• Drücken Sie die Taste „i" unterhalb des Displays.
Im Display erscheint der Statuscode, z. B. S.04 für
„Brennerbetrieb Heizung".
Der angezeigte Statuscode wird zusätzlich erläutert
durch eine Klartextanzeige, z. B. für S.4: „Heizung
Brenner an".
Die Anzeige der Statuscodes können Sie wie folgt
beenden:
• Drücken Sie die Taste „i" unterhalb des Displays
oder
• Betätigen Sie etwa 4 min keine Taste. Im Display
erscheint wieder die momentan aktuelle Heizungs-
Vorlauf temperatur.
Abb. 8.1 Displayanzeige der Statuscodes
35
