4.3

Technische Hinweise zur Speicherladung

Speicherladekit (Zubehör)
Die Beschreibung der Montage entnehmen Sie bitte der
dem Ladekit (Art.-Nr. 307 592) beiliegenden Anleitung
3
230V~
3

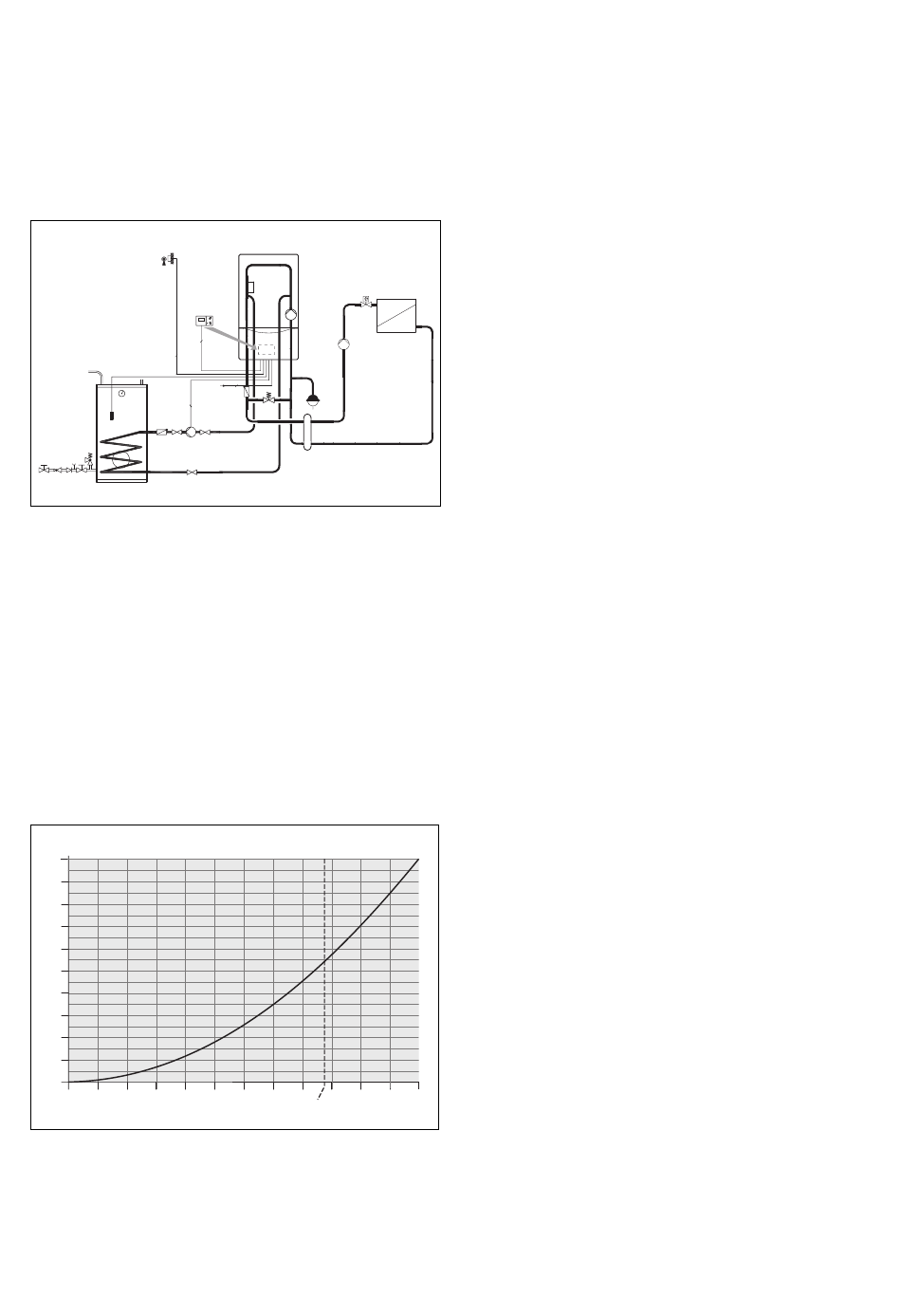

Abb. 4.5 Beispiel 3: Einsatz eines Speichers, direkter Heizkreis
1 ecoTEC exclusiv VC 656-E
2 Heizungspumpe (geräteintern; Zubehör)
45 Hydraulische Weiche
Speicherladung ohne Zubehör
Halten Sie unbedingt den Mindestvolumenstrom des
Ladekreises von 2200 l/h ein. Es muss eine Pumpe mit
konstanter Drehzahl eingesetzt werden.
Beachten Sie bei der Auslegung die Druckverluste der
Schwerkraftbremse, der Verrohrung und des Speichers.
Die Schwerkraftbremse des Heizkreises ist in den
Heizungsvorlauf zu setzen, die des Speicherladekreises
kann an einer beliebigen Stelle montiert werden, wenn
der Speicher direkt an den VC 656-E angeschlossen ist.
Druck in mbar
1000
900
800
700
600
500
400
300
200
100
0
0 250 500 750 1000
Abb. 4.6 Speicherladekreis des Gerätes ohne Bremse und
Speicher (Druckverlust-Kennlinie des Gerätes)
Installations- und Wartungsanleitung ecoTEC VC 656-E
1
2
3
3
45
Druckverlust
Speicherladekreis
des Gerätes
Mindest-Volumenstrom
1250 1500 1750 2000 2250 2500
2200
Volumenstrom in l/h
2750 3000
