Verdrahtung
3.1
Anschluss
Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen.
3.1.1 Kompaktausführung
3
4
2
3.2
Schutzart
Die Geräte erfüllen alle Anforderungen für IP 67.
Nach Montage im Feld oder nach Service-Arbeiten ist die Beachtung der folgenden Punkte
zwingend erforderlich, um sicherzustellen, dass der IP 67-Schutz bestehen bleibt:
• Messeinrichtung so einbauen, dass die Kabeleinführungen nicht nach oben weisen.
• Nicht die Durchführungsdichtung aus der Kabeleinführung entfernen.
• Alle nicht benutzten Kabeleinführungen entfernen und an deren Stelle geeignete
Verschlussstopfen einsetzen.
10

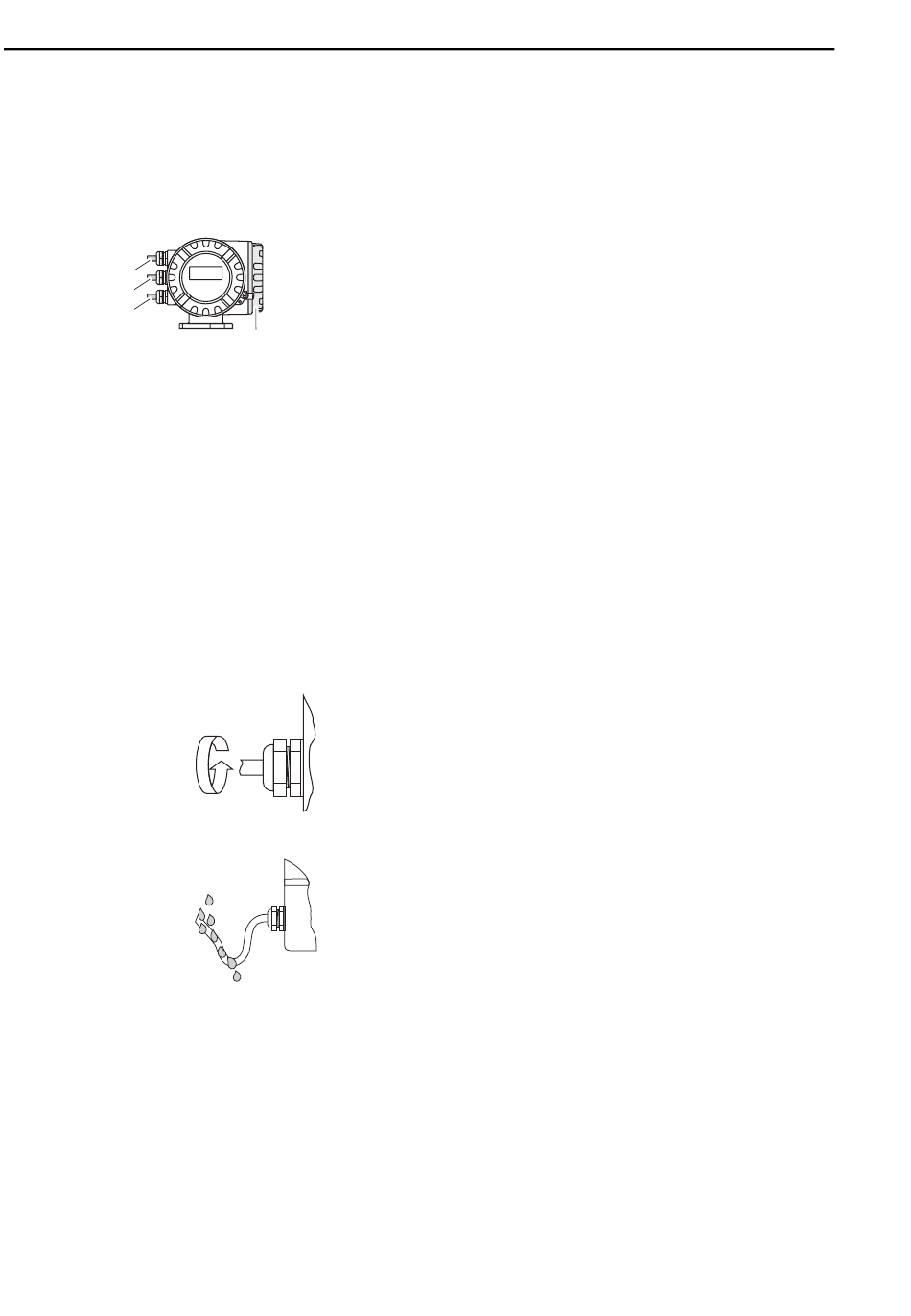

Anschluss Messumformer:
1
Anschlussschema auf der Innenseite des
Anschlussklemmenraumdeckels
2
Hilfsenergiekabel
3
Signalkabel oder Feldbuskabel
4
optional
1
A0007545
A0007549
A0007550
Kabeleinführungen korrekt festziehen.
Die Kabel müssen vor ihrem Eintritt in die
Kabeleinführungen eine nach unten hängende
Schleife bilden ("Wasserfalle").
