Bauanleitung 111.644
Mechanischer Grashüpfer „Flip"
1

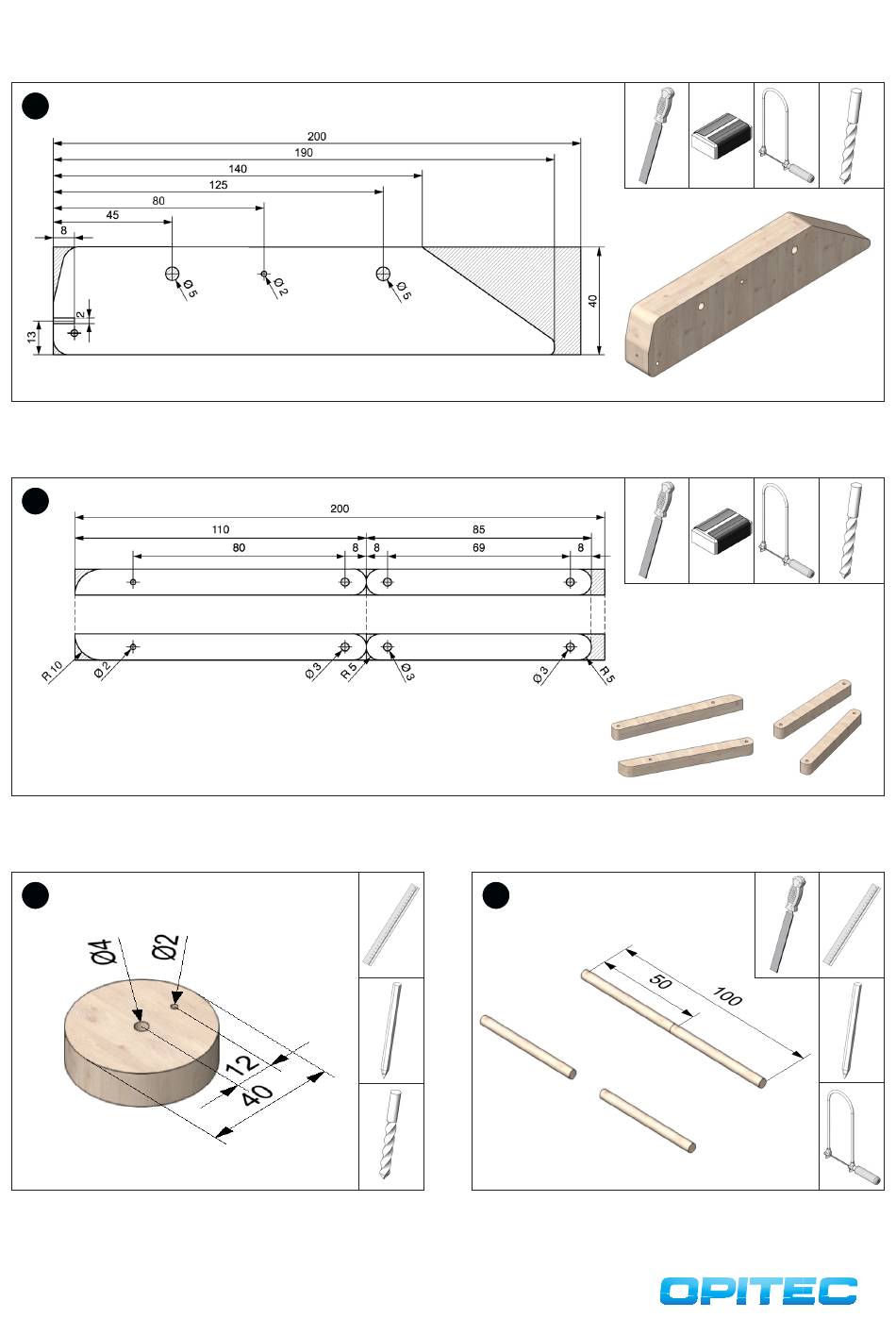

Die Umrisse des Körpers von der Schablone (Seite 5) auf die Holzleiste (1) übertragen. Die Bohrugnen mit der Bohrmaschine durchbohren. Die abge-
schrägte Kante am Hinterteil mit der Laubsäge bzw. Dekupiersäge abtrennen und die Kanten mit der Werkstattfeile bzw. Schleifpapier abrunden und
säubern. Bohrlöcher mit dem Kegelsinker säubern. Die schräge Kante am Kopfteil mit der Werkstattfeile abtragen und Kanten abrunden.
2
Die beiden Holzleisten nach Schablone (Seite 5) in 4 Stücke teilen. Die 3mm-Bohrungen mit der Ständerbohrmaschine nach Schablone durchbohren.
Die 2mm-Bohrungen ca. 5mm tief bohren (Sacklochbohrung). Die beiden Teile (2a) an beiden Enden mit der Werkstattfeile abrunden. Die Enden der
beiden 110mm Leistenstücke ebenfalls mit der Werkstattfeile wie abgebildet abrunden. (Bohrungen beachten!)
3
Auf 2 Holzräder (3, Hinterräder) neben der 4mm-Mittelbohrung nach
Bemaßung jeweils eine Bohrung mit ø2mm durchbohren.
2
4
ø2
ø4
Den Rundstab (4) in zwei gleich große (50mm) Stücke sägen und
Sägeschnitte säubern.
