Bauanleitung 111.644
Mechanischer Grashüpfer „Flip"
5

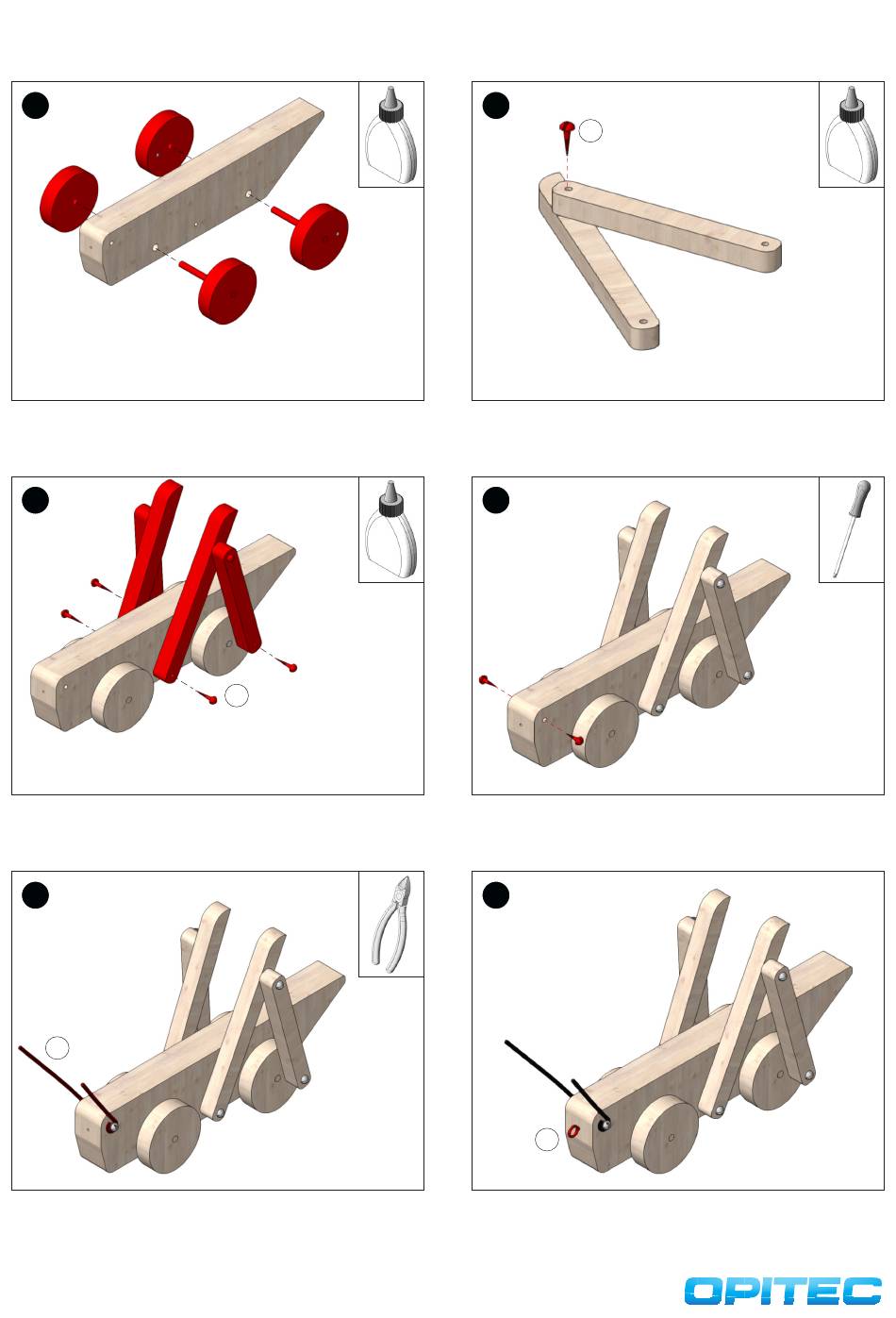

Hinweis:
Vor dem Verleimen der Hinterräder überprüfen, dass die beiden ge-
genüberliegenden 2mm-Bohrungen der Räder um 180° versettzt sind.
Die Holzräder wie ein der Abbidlung gezeigt auf die Achsen aufstecken,
verleimen und durch die 5mm-Bohrungen im Körper des Grashüpfers
stecken. Von der gegenüberliegenden Seite Vorder - und Hinterrad
aufstecken und verleimen.
7
Hinweis:
Die Schrauben so anziehen, dass die Beine
leicht und spielfrei drehen können.
Die Beine mit jeweils 2 Schrauben (5) auf jeder Körperseite befestigen.
Das lange Leistenstück (2b) am Körper, das Kurze Leistenstück (2a) am
Hinterrad festschrauben.
9
7
Vom Biegeplüsch (7) zwei ca. 80mm lange Stücke abtrennen und
mit einem Ende um die Schraube wickeln. Für den besseren Halt die
Schraube noch etwas anziehen.
3
5
6
5
Die Teile (2a+2b) wie in Abb.8 gezeigt mit jeweils einer Schraube (5)
miteinander verschrauben. Darauf achten, dass ein Bein spiegelver-
kehrt zum anderen verschraubt sein muss.
8
Die Beine mit jeweils 2 Schrauben (5) auf jeder Körperseite befestigen.
Das lange Leistenstück (2b) am Körper, das Kurze Leistenstück (2a) am
Hinterrad festschrauben.
10
8
Die Ringschraube (8) am Kopfende in die vorgesehene Bohrung
eindrehen! Fertig!
