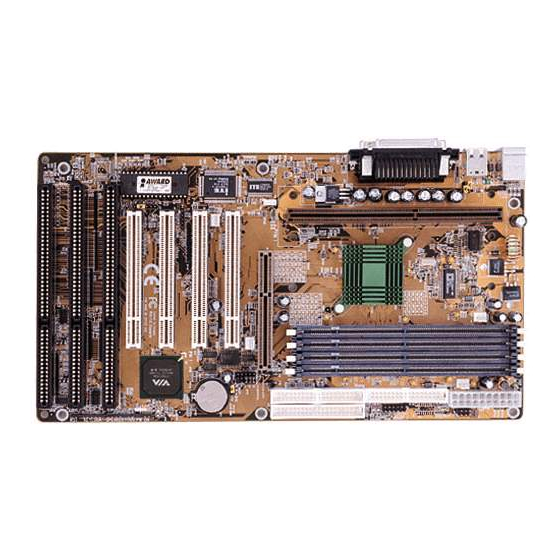

Shuttle HOT-661V Handbuch
Verwandte Anleitungen für Shuttle HOT-661V
Inhaltszusammenfassung für Shuttle HOT-661V
- Seite 1 HOT-661V Pentium II Prozessor ™ Basierendes AGP MAINBOARD Deutsches Handbuch Handbuch HOT-661V - Seite 1...
-
Seite 2: Fcc Bemerkung
CE Bemerkung: Zur Beurteilung der elektromagnetischen Verträglichkeit dieses Gerätes wurden folgende Normen herangezogen: Störfestigkeit nach EN 50082-1: 1992 und Störaussendung nach EN 55022: 1987 Klasse B. Die EG-Konformitätserklärung wurde von Shuttle Computer Handels GmbH ausgestellt. Dieses Handbuch Copyright 1998 Alle Rechte vorbehalten Handbuch Version 2.0 (für Mainboard HOT-661V) -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ........................4 ORWORT ....................5 APITEL INLEITUNG Spezifikation ............................. 5 Übersicht und Anschlüsse von HOT-661V ..................7 ................8 APITEL ARDWARE ONFIGURATION Der Pentium II & Celeron Prozessor ....................8 Woraus besteht der Prozessor-Halter ....................9 Installation der Halterung für Prozessor und Kühlkörper ............... 10 Installation des Pentium II Prozessors ................... -
Seite 4: Vorwort
Datenbewegungen wie z.B. im Grafikbereich eine guten Datendurchsatz. Bis zu drei Steckplätze sind für ISA-Karten vorhanden. Das HOT-661V Mainboard bietet die Basis für ein preisgünstiges Hochleistungs-System mit guter Erweiterbarkeit für Komponenten. Es entspricht dem letzten Stand der Prozessor- und Schnittstellen-Technik. -
Seite 5: Apitel 1 Einleitung
Spezifikation Das Design des HOT-661V Mainboards wurde für den anspruchsvollen PC-Anwender entwickelt, der ein sehr leistungsfähiges mit vielen intelligenten Eigenschaften mit kompakten Abmessungen braucht: VIA Chipsatz: VIA VT82C693 Chipsatz und Ein-/Ausgabesystem. CPU Unterstützung: Celeron Prozessor 233/66 ~ 333/66 MHz Intel Pentium ®... - Seite 6 Überwacht werden Vcore und Vio der CPU und +5V, +12V, -5V, -12V des Systems. Lüfter-Status Überwachung -- falls der CPU-Lüfter einen RPM-Sensor aufweist, der eine Messung der Drehzahl des Rotors erlaubt, dann kann die Funktionstüchtigkeit des Lüfters überwacht werden, um CPU-Überhitzung bei Lüfterversagen vorzubeugen. Handbuch HOT-661V - Seite 6...
-
Seite 7: Übersicht Und Anschlüsse Von Hot-661V
Übersicht und Anschlüsse von HOT-661V Bild 1-1 Handbuch HOT-661V - Seite 7... -
Seite 8: Hardwarek Onfiguration
Bild 2-1 zeigt den Pentium II Prozessor ohne monierten Kühlkörper von vorne, hinten und oben (ohne montierten Kühlkörper). Bild 2-2 zeigt einen Pentium II Prozessor mit S.E.C.C.2-Gehäuse. Bild 2-3 zeigt den Celeron Prozessor von vorn und hinten, mit und ohne Kühlkörper. Bild 2-1 Bild 2-2 Bild 2-3 Handbuch HOT-661V - Seite 8... -
Seite 9: Woraus Besteht Der Prozessor-Halter
Befestigungslöcher gesteckt, wie in Bild 2-7 gezeigt ist. 3. Mit Hilfe eines Schraubendrehers ver- schraubt man die Muttern der CPU-Ständer mit den Befestigungsbügeln, so daß der Ständer fest auf dem Mainboard montiert ist. Bild 2-7 Handbuch HOT-661V - Seite 9... - Seite 10 Installation der Kühlkörper-Befestigung (nur optional): Manche im Handel erhältliche Prozessor-Kühlkörper sind mit einer zusätzlichen Halterung ausgestattet. Die Installation dieser Halterung erfolgt entsprechend beiliegender Anleitung. Auf Bild 2-8 und Bils 2-9 werden zwei Beispiele dargestellt: Bild 2-8 Bild 2-9 Handbuch HOT-661V - Seite 10...
-
Seite 11: Installation Des Pentium Ii Prozessors
Das Anschlußkabel des auf dem Kühlkörper befestigen Lüfters verbindet man mit dem dafür vorgesehenen 3-Pin-Anschluß auf dem Mainboard oder mit einem Versorgungskabel vom ATX- Netzteil kommend (abhängig vom Typ des Anschlußkabels des Lüfters). Bild 2-11 Bild 2-10 Handbuch HOT-661V - Seite 11... -
Seite 12: Installation Der Halterung Für Den Celeron Prozessor
Achtung: Hierbei ist der Kontakt mit der Prozessor-Platine zu vermeiden, damit der Prozessor nicht durch Kratzer beschädigt wird. Zum Schluß überprüfen, ob alle Füße fest eingerastet sind, so daß der Kühlkörper gut mit dem Prozessor verbunden ist (Bild 2-18). Bild 2-18 Handbuch HOT-661V - Seite 12... -
Seite 13: Installation Des Celeron Prozessors
DIMM-Sockeln des Mainboards zeigt. Dann läßt man den Prozessor in die Halterung gleiten und preßt man den Prozessor von oben in den Sockel, bis er sitzt. Hierbei muß auf beide Seiten gleichzeitig Druck ausgeübt werden. (siehe Bild 2-19 und Bild 2-20) Bild 2-19 Bild 2-20 Handbuch HOT-661V - Seite 13... -
Seite 14: Installation Des Prozessors Mit S.e.c.c.2™-Gehäuse
DIMM-Sockeln des Mainboards zeigt. Dann läßt man den Prozessor in die Halterung gleiten und preßt man den Prozessor von oben in den Sockel, bis er sitzt. Hierbei muß auf beide Seiten gleichzeitig Druck ausgeübt werden. (siehe Bild 2-21 und Bild 2-22) Bild 2-21 Bild 2-22 Handbuch HOT-661V - Seite 14... -
Seite 15: Jumper (Was Ist Das?)
Um zwei Pins zu verbinden, muß einfach ein Jumper auf die entsprechenden Pins gesetzt werden. Einstellung der Prozessorgeschwindigkeit - JP39 und JP37 Die Prozessor-Frequenz kann auf dem Mainboard HOT-661V softwaremäßig eingestellt werden. Der Systemtakt und das Verhältnis von interner CPU-Frequenz und Systemtakt (Multiplikator) kann vom Anwender im BIOS eingestellt werden. -
Seite 16: Tabellen Zur Einstellung Von Cpu Multiplikator Und Systemfrequenz
112 MHz vorhanden nicht Bemerkung: 133 MHz vorhanden Die Einstellungen 75 und 83 MHz dienen zur Übertaktung und nicht 140 MHz können daher nicht vorhanden empfohlen werden. nicht 150 MHz vorhanden Tabelle 2-2 Handbuch HOT-661V - Seite 16... -
Seite 17: Cpu-Multiplikator (Verhältnis Zwischen Cpu- Und Systemfrequenz)
( 233 / 66 ) Tabelle 2-3 ( 350 / 100 ) Spezieller Hinweis zur Übertaktung Das Mainboard HOT-661V ist mit einem speziellen Jumper JP45 um Pentium II und Celeron- Prozessoren, die auf 66 MHz Systemtakt basieren, auf 100 MHz Systemtakt zu übertakten, falls die CPU- Geschwindigkeit manuell eingestellt wird. -
Seite 18: Cmos Löschen - Jp19
Bild 2-25 Einschalten mit Tastatur und PS/2 Maus - J44, JP38 Das HOT-661V Mainboard läßt sich über die angeschlossene Tastatur oder PS/2-Maus einfach einschalten. Bei entsprechender Konfiguration braucht der Anwender nur die eingestellte Tastenkombination (STRG + Funktionstaste) einzugeben oder einen Doppelklick mit der PS/2-Maus auszuführen, um das Mainboard einzuschalten.. -
Seite 19: Front Panel Anschlüsse (Vorderseite)
System wieder in den normalen Modus wechselt. EPMI-Anschluß - J42 Mit diesem 2-Pin-Anschluß läßt sich ein Taster verbinden, mit dem sich das System hardwaremäßig in den Stromsparmodus versetzen läßt. Bei nochmaligem Tastendruck wird der Normal-Zustand wieder hergestellt. Handbuch HOT-661V - Seite 19... -
Seite 20: Back Panel (Anschlüsse An Der Rückseite Des Mainboards)
J31 ist eine 20-polige Buchse zum Anschluß eines ATX-Netzteils. Beim Einstecken auf die Ausrichtung achten (einhackender Verschlußmechanismus siehe Abbildung 2-28). Das Mainboard benötigt ein ATX-Netzteil mit mindestens 200 Watt (besser 233 Bild 2-28 Watt) und Power-Good-Signal. Handbuch HOT-661V - Seite 20... -
Seite 21: Infrarot-Anschluß - Jp4
Anschlüsse für CPU-, Gehäuse- u. AGP-Lüfter (JP29, JP28, J43, J47) Das Mainboard HOT-661V ist mit vier Anschlüssen 12V-Lüfter ausgestattet: "JP28" und "JP29" für den CPU-Lüfter, "J43" für das ein Gehäuse-Lüfter und "J47" für einen Lüfter, der das Grafikchip einer AGP-Karte kühlt. Anschluß und Kabel des Lüfters ist herstellerabhängig und kann verschieden sein. -
Seite 22: Onfiguration
Speicher Konfiguration Das HOT-661V Mainboard hat vier 168-Pin DIMM-Sockel, in welche zwischen 8 MB und 1024 MB SDRAM-Speicher bestückt werden können. Jeder DIMM-Sockel unter- stützt 3,3V-Module SDRAM der Größen 8, 16, 32, 64, 128 und 256 MB, die einseitig oder zweiseitig bestückt sein können. -
Seite 23: Programm Zum Bios-Update
“Are You Sure to Program?“ (= Sind Sie sicher, daß der Programmiervorgang jetzt gestartet werden soll?) 3. Bei "N"<Eingabetaste> wird das Programm abgebrochen und bei "Y"<Eingabetaste> wird die zuvor angegebene BIOS-Datei in das Flash-EPROM programmiert. Handbuch HOT-661V - Seite 23... - Seite 24 Reset durchführen), ist der Rechner auszuschalten. 8. Danach kann der Rechner wieder eingeschaltet werden. Zunächst ist mit der "Entf"- (bzw. "Del"-) Taste das Bios-Setup aufzurufen und "Load Bios Defaults" (Standard- Einstellungen setzen) durchzuführen; anschließend sind eventuell weitere Ein stellungen vorzunehmen. Handbuch HOT-661V - Seite 24...
-
Seite 25: Bemerkung Zum Award Flash-Programm
Bemerkung zum Award Flash-Programm Das Award Flash-Progamm arbeitet nicht zusammen mit Speichermanagern wie EMM386 oder QEMM. Führt man "awdflash" trotzdem aus, so erscheint die Abbruchmeldung: “Error Message: Fail — Due to EMM386 or QEMM !” Handbuch HOT-661V - Seite 25... -
Seite 26: Award Bios Setup
Falls die Taste nicht zum richtigen Zeitpunkt gedrückt wird und das System nicht bootet, erscheint eine Fehlermeldung und die Aufforderung: PRESS F1 TO CONTINUE, CTRL-ALT-ESC OR DEL TO ENTER SETUP (übersetzt: Drücken Sie "F1", um fortzufahren und "STRG-ALT-ESC" oder "DEL", um das SETUP-Programm aufzurufen) Handbuch HOT-661V - Seite 26... -
Seite 27: Das Hauptmenü
SETUP-Menü wieder nach Belieben ändern. Load Setup Defaults Mit dieser Option werden die Einstellungen vorgenommen, um ein sicheres Hochfahren des Systems zu ermöglichen. Nach dieser Einstellung kann man jedoch die Werte in jedem SETUP-Menü wieder nach Belieben ändern. Handbuch HOT-661V - Seite 27... - Seite 28 CMOS" gelöscht werden. Standardmäßig sollten bei Auslieferung des Mainboards keine Paßwörter im Bios gesetzt sein. Save & Exit setup Speichert die CMOS -Werte und beendet das Setup. Exit without saving Beendet das Bios-Setup-Programm ohne die Änderungen der CMOS-Werte abzuspeichern. Handbuch HOT-661V - Seite 28...
-
Seite 29: Standard Cmos Setup
Der Anwender kann auch die "AUTO"-Einstellung für den Festplatten-Typ wählen, dann versucht das Bios die Festplatten-Parameter während des Boot-Vorgangs selbst zu ermitteln. Falls die Festplatte nicht installiert ist, ist "NONE" (= keine Festplatte) zu wählen. Handbuch HOT-661V - Seite 29... - Seite 30 Routine (Selbsttest nach dem Einschalten) automatisch festgestellt. Base Memory Der konventionelle Speicherbereich beträgt typischerweise 640 kB. Extended Memory Das BIOS ermittelt den vorhandenen "erweiterten Speicherbereich" während der POST-Routine. Er liegt von der CPU-Adressierung her betrachtet oberhalb der 1 MB Grenze. Handbuch HOT-661V - Seite 30...
-
Seite 31: Bios Features Setup (Bios-Spezifische Einstellungen)
-korrektur) aktivieren. Quick Power On Self Test Mit diesem Menüpunkt läßt sich die Dauer des Selbsttests nach dem Einschalten (POST = Power On Self Test) beeinflussen. Wird "Enabled" ausgewählt, werden einige Testroutinen verkürzt oder weggelassen. Handbuch HOT-661V - Seite 31... - Seite 32 Die Anzahl der Eingaben pro Sekunde, falls eine Taste permanent gedrückt gehalten wird. Typematic Delay: Falls eine Taste permanent gedrückt wird, beginnt die Folge erst nach Ablauf einer bestimmten Zeit. Diese Zeitdauer wird hier in Millisekunden angegeben. Handbuch HOT-661V - Seite 32...
- Seite 33 Mit dieser Option wird bestimmt, ob das BIOS der Grafikkarte ins RAM kopiert wird. Die sogenannte "Video Shadow"-Funktion beschleunigt die Grafikausgabe. C8000-CBFFF Shadow / DC000-DFFFF Shadow Auch andere Zusatzkarten können ROM-Speicher enthalten (z.B. SCSI-Host-Adapter). Die angegebenen ROM-Speicherbereiche lassen sich optional ins RAM kopieren, um die Zugriffsgeschwindigkeit zu erhöhen. Handbuch HOT-661V - Seite 33...
-
Seite 34: Chipset Features Setup (Chipsatz-Einstellungen)
Bildschirm-Wiedergabe-Geschwindigkeit durch Zwischenspeicherung der Grafikdaten ernorm gesteigert werden kann. Diese Einstellung ist standardmäßig ausgeschaltet (disabled) und muß auch so bleiben, falls die verwendete Grafikkarte diese Funktion nicht unterstützt, weil das System sonst nicht starten kann. Handbuch HOT-661V - Seite 34... - Seite 35 Falls Jumper JP37 auf Position "Auto" gesetzt ist, dann läßt sich mit dieser Einstellung das Frequenz-Verhältnis zwischen Systemtakt und internem CPU-Takt festlegen. Einstellbar sind Werte von x2 bis x5. Diese Einstellmöglichkeit erscheint nicht, falls der Systemtakt mit JP37 manuell eingestellt wird. Handbuch HOT-661V - Seite 35...
- Seite 36 IN0(V) ~ IN2(V), +5V, -5V, +12V, -12V (optional) Das Mainboard kann optional die System- und CPU-Spannungen überwachen. Falls das Mainboard über Hardware-Überwachungsfunktionen verfügt, können die Spannungen des angeschlossenen Netzteils und des Spannungsregulators auf dem Mainboard gemessen und hier anzeigt werden. Handbuch HOT-661V - Seite 36...
-
Seite 37: Power Management Setup (Stromspar-Funktionen)
"Always On": der Monitor bleibt bei allen Stromsparmodi eingeschaltet. "Susend-->Off": der Monitor schaltet im Suspend-Modus schwarz. "Susp, Stby-->Off": der Monitor schaltet im Suspend- und Standby-Modus schwarz. "All Modes-->Off": der Monitor schaltet in allen Stromsparmodi schwarz. Handbuch HOT-661V - Seite 37... - Seite 38 Falls diese Option eingeschaltet ist ("On" = Voreinstellung), dann führt eine Aktivität am VGA-Ausgang zum Aufwachen eines im Stromsparmodus befindlichen Systems. LPT & COM Hier kann eingestellt werden, ob eine Aktivität an der parallelen bzw. seriellen Schnittstelle das System zum Aufwachen bringen soll. Voreinstellung "LPT/COM". Handbuch HOT-661V - Seite 38...
- Seite 39 Zeit, daß das System in den Stromsparmodus fällt. IRQ3 (COM 2) IRQ4 (COM 1) IRQ5 (LPT 2) IRQ6 (Disketten-Laufwerk) IRQ7 (LPT 1) IRQ8 (Echtzeit-Uhr) IRQ9 (IRQ2 Redir) IRQ10 (Reserviert) IRQ11 (Reserviert) IRQ12 (PS/2 Maus) IRQ13 (Koprozessor) IRQ14 (1. IDE) IRQ15 (2. IDE) Handbuch HOT-661V - Seite 39...
-
Seite 40: Pci Configuration Setup (Pci Und Plug&Play)
PCI- oder ISA-Gerät vergeben werden darf. Mit der Einstellung "Legacy ISA" wird bestimmt, daß der jeweilige Interrupt dem ISA-Bus vorbehalten bleibt. DMA 0/1/3/5/6/7 assigned to Wie die vorherige Beschreibung, jedoch für DMA-Kanälen. Handbuch HOT-661V - Seite 40... - Seite 41 Mit diesem Menüpunkt läßt sich festlegen, ob dem integrierten USB-Kontroller ein Interrupt zugeordnet werden soll oder nicht. Weil der USB-Kontroller nie abgeschaltet wird, erscheint unter Windows 95 im Gerätemanager ein Fragezeichen beim USB- Kontroller-Eintrag, falls diese Option auf "diabled" steht. Handbuch HOT-661V - Seite 41...
- Seite 42 Falls kein Interrupt benötigt wird, kann die Vergabe mit der Einstellung "Disabled" vermieden werden. Assign IRQ for ACPI Hiermit wird der Interrupt bestimmt, der für die ACPI-Funktion vergeben wird. MS IRQ Routing Tabelle Hiermit läßt sich die "BIOS IRQ Routing Tabelle" ein- und ausschalten. Handbuch HOT-661V - Seite 42...
-
Seite 43: Integrated Peripherals (Integrierte Schnittstellen)
IDE Primary/Secondary Master/Slave PIO Mit dieser Option wird das PIO-Zeitverhalten für die Festplatten am onboard IDE Kontroller eingestellt. Einstellbar sind PIO-Mode "0", "1", "2", "3", "4" und die Voreinstellung "Auto" für die 4 Festplatten Primary/Secondary Master/Slave. Handbuch HOT-661V - Seite 43... - Seite 44 Onboard FDC Control Mit diesem Menüpunkt wird ausgewählt, ob die auf dem Mainboard integrierte Schnittstelle für Diskettenlaufwerke eingeschaltet (enable) oder abgeschaltet (disable) sein soll. Falls eine Zusatzkarte mit eingeschalteter Disketten-Schnittstelle verwendet wird, muß "disable" gewählt werden. Handbuch HOT-661V - Seite 44...
- Seite 45 Mit dieser Menüoption wird für die auf dem Mainboard integrierte parallele Schnittstelle der DMA-Kanal eingestellt, falls ein "ECP"-Gerät benutzt wird. Einstellbar sind "DMA 1" und "DMA 3". Diese Einstellmöglichkeit erscheint nur, falls nicht die Modi "SPP" oder "EPP" gewählt worden sind. Handbuch HOT-661V - Seite 45...
-
Seite 46: Password Setting (Paßwort)
Warnung: Schreiben Sie ein gesetztes Paßwort am besten auf, und bewahren diese Notiz an einem sicheren Ort. Falls Sie es vergessen sollten, kann man auf das System nur noch zugreifen, wenn man den CMOS-Speicher löscht, wie es im Abschnitt "CMOS löschen" beschrieben ist. Handbuch HOT-661V - Seite 46...
