- Seite 1 HOT-661/P Pentium II Prozessor ™ Basierendes AGP MAINBOARD Deutsches Handbuch HOT-661/P - Seite 1...
-
Seite 2: Fcc Bemerkung
CE Bemerkung: Zur Beurteilung der elektromagnetischen Verträglichkeit dieses Gerätes wurden folgende Normen herangezogen: Störfestigkeit nach EN 50082-1: 1992 und Störaussendung nach EN 55022: 1987 Klasse B. Die EG-Konformitätserklärung wurde von Shuttle Computer Handels GmbH ausgestellt. Dieses Handbuch Copyright 1998 Alle Rechte vorbehalten Handbuch Version 1.0 (für Mainboard HOT-661/P) -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ........................ ORWORT ....................5 APITEL INLEITUNG Spezifikation ..........................5 Übersicht und Anschlüsse von HOT-661/P ................. 7 ................8 APITEL ARDWARE ONFIGURATION Der Pentium II & Celeron Prozessor ..................8 Woraus besteht der Prozessor-Halter ..................9 Installation der Halterung für Prozessor und Kühlkörper ............10 Installation des Pentium II Prozessors .................. -
Seite 4: Vorwort
Vorwort HOT-661 bzw. HOT-661P (kurz HOT-661/P) ist eine hochintegrierte IBM PC/AT kompatible Systemhauptplatine. Das Design unterstützt Intel Pentium-II-Prozessoren mit 256 oder 512 kB eingebautem leistungsfähigen Pipelined-Burst L2-Cache. Das Speicher- System des Mainbaords unterstützt bis zu 1024 MB SDRAM Hauptspeicher in 168-Pin Standard-DIMM-Sockeln. -
Seite 5: Apitel 1 Einleitung
Spezifikation Das Design des HOT-661/P Mainboards wurde für den anspruchsvollen PC-Anwender entwickelt, der ein sehr leistungsfähiges mit vielen intelligenten Eigenschaften mit kompakten Abmessungen braucht: Intel Chipsatz: Mit Intel's 440BX AGP Chipsatz mit Ein-/Ausgabesystem. CPU Unterstützung: Celeron Prozessor 233/66 ~ 333/66 MHz ®... - Seite 6 Überwacht werden Vcore und Vio der CPU und +5V, +12V, -5V, -12V des Systems. Lüfter-Status Überwachung -- falls der CPU-Lüfter einen RPM-Sensor aufweist, der eine Messung der Drehzahl des Rotors erlaubt, dann kann die Funktionstüchtigkeit des Lüfters überwacht werden, um CPU-Überhitzung bei Lüfterversagen vorzubeugen. HOT-661/P - Seite 6...
-
Seite 7: Übersicht Und Anschlüsse Von Hot-661/P

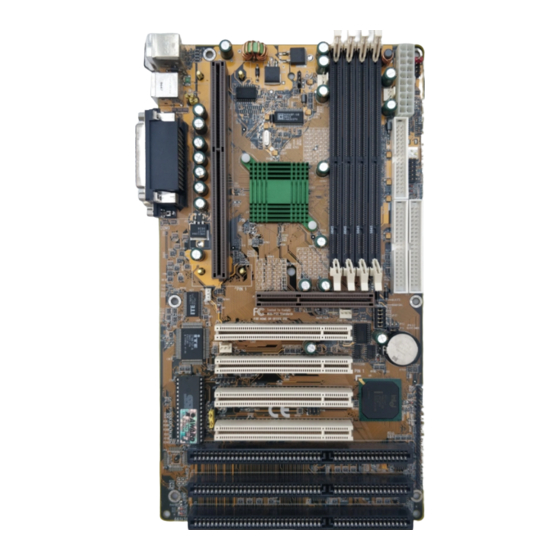

Übersicht und Anschlüsse von HOT-661/P Bild 1-1 HOT-661/P - Seite 7... -
Seite 8: Onfiguration
Bild 2-1 zeigt den Pentium II Prozessor ohne monierten Kühlkörper von vorne, hinten und oben (ohne montierten Kühlkörper). Bild 2-2 zeigt den Celeron Prozessor von vorn und hinten, mit und ohne Kühlkörper. Bild 2-1 Bild 2-2 HOT-661/P - Seite 8... -
Seite 9: Woraus Besteht Der Prozessor-Halter
(siehe Bild 2-6) Kühlkörperhalter Oberteil (HSSTOP) - Nachdem sich der Prozessor mit Kühlkörper im Ständer befindet wird dieses Teil seitlich auf das Bild 2-7 Basisteil geschoben, bis es einrastet und somit den Kühlkörper sichert. (siehe Bild 2-7) HOT-661/P - Seite 9... -
Seite 10: Installation Der Halterung Für Prozessor Und Kühlkörper
1. Die Position der 4 Löcher für die CPU- Halterung und die Markierung für "Pin 1" des Slot 1 (das ist der Prozessor-Steckplatz) sind auf dem Mainboard HOT-661/P ausfindig zu machen. (siehe Bild 2-8) Bild 2-8 2. Dann den CPU-Ständer der Halterungs- vorrichtung so auf das Mainboard setzen, daß... -
Seite 11: Installation Der Kühlkörper-Befestigung
Installationanleitung: Bild 2-10 Bild 2-11 1. Zuerst müssen die beiden Befesti- gungslöchern für den Kühlkörperhalter auf dem HOT-661/P Mainboard gefunden werden. Man beachte, daß ein Loch größer ist als das andere. (siehe Bild 2-12) 2. An dem Basisteil des Kühlkörper- halters befinden sich zwei Kunststoff- Zapfen. -
Seite 12: Installation Des Pentium Ii Prozessors
Kapitel "Installtaion des Prozessor-Kühlkörpers" beschrieben ist. Das Anschlußkabel des auf dem Kühlkörper befestigen Lüfters verbindet man mit dem dafür vorgesehenen 3-Pin-Anschluß auf dem Mainboard oder mit einem Versorgungskabel vom ATX- Netzteil kommend (abhängig vom Typ des Anschlußkabels des Lüfters). Bild 2-14 HOT-661/P - Seite 12... -
Seite 13: Installation Der Halterung Für Den Celeron Prozessor
Achtung: Hierbei ist der Kontakt mit der Prozessor-Platine zu vermeiden, damit der Prozessor nicht durch Kratzer beschädigt wird. Zum Schluß überprüfen, ob alle Füße fest eingerastet sind, so daß der Kühlkörper gut mit dem Prozessor verbunden ist (Bild 2-21). Bild 2-21 HOT-661/P - Seite 13... -
Seite 14: Woraus Besteht Die Halterung Für Den Celeron Prozessor
1. Die Position der 4 Löcher für die CPU-Halterung und die Markierung für "Pin 1" des Slot 1 (das ist der Prozessor-Steckplatz) sind auf dem Mainboard HOT-661/P ausfindig zu machen. (siehe Bild 2-23) 2. Die beiden CPU-Halter werden an den schmalen Enden des Slot 1 gegenüber auf das Mainboard... -
Seite 15: Installation Des Celeron Prozessors
DIMM-Sockeln des Mainboards zeigt. Dann läßt man den Prozessor in die Halterung gleiten. Dann preßt man den Prozessor von oben in den Sockel, bis er sitzt. Hierbei muß auf beide Seiten gleichzeitig Druck ausgeübt werden. (siehe Bild 2-24 und Bild 2-25) Bild 2-24 Bild 2-25 HOT-661/P - Seite 15... -
Seite 16: Jumper (Was Ist Das?)
Um zwei Pins zu verbinden, muß einfach ein Jumper auf die entsprechenden Pins gesetzt werden. Einstellung der Prozessorgeschwindigkeit - JP39 und JP37 Die Prozessor-Frequenz kann auf dem Mainboard HOT-661/P softwaremäßig eingestellt werden. Der Systemtakt und das Verhältnis von interner CPU-Frequenz und Systemtakt (Multiplikator) kann vom Anwender im BIOS eingestellt werden. -
Seite 17: Cpu-Einstellung (Übersicht)
Jumper-Tabelle für den Systemtakt (externe CPU-Frequenz) JP39 JP39 Prozessor auf Prozessor auf Systemtakt 66MHz 100MHz basierend basierend 50 MHz 66 MHz 75 MHz 83 MHz 100 MHz nicht (Vor- vorhanden einstellung) nicht 103 MHz vorhanden nicht 112 MHz vorhanden Tabelle 2-2 HOT-661/P - Seite 17... -
Seite 18: Cpu-Multiplikator (Verhältnis Zwischen Cpu- Und Systemfrequenz)
( 233 / 66 ) Tabelle 2-3 ( 350 / 100 ) Spezieller Hinweis zur Übertaktung Das Mainboard HOT-661/P ist mit einem speziellen Jumper JP45 um Pentium II und Celeron- Prozessoren, die auf 66 MHz Systemtakt basieren, auf 100 MHz Systemtakt zu übertakten, falls die CPU- Geschwindigkeit manuell eingestellt wird. -
Seite 19: Cmos Löschen - Jp19
(Hersteller: MX, i = Intel) Einschalten mit Tastatur und PS/2 Maus - J44, JP38 Das HOT-661/P Mainboard läßt sich über die angeschlossene Tastatur oder PS/2-Maus einfach einschalten. Bei entsprechender Konfiguration braucht der Anwender nur die eingestellte Tastenkombination (STRG + Funktionstaste) einzugeben oder einen Doppelklick mit der PS/2-Maus auszuführen, um das Mainboard einzuschalten.. -
Seite 20: Front Panel Anschlüsse (Vorderseite)
HDD LED Anschluß - S3 (HDD) Die Leuchtdiode, die Aktivitäten des onboard IDE-Kontrollers anzeigt, wird an den 2-Pin-Anschluß S3 angeschlossen. ATX Netzteil Ein/Aus-Taster - S1 (PW ON) Der Taster zum Ein/Aus-Schalten des ATX-Netzteils wird mit dem 2-Pin-Anschluß S1 verbunden. HOT-661/P - Seite 20... -
Seite 21: Back Panel (Anschlüsse An Der Rückseite Des Mainboards)
Anschluß für ATX-Netzteil - J31 J31 ist eine 20-polige Buchse zum Anschluß eines ATX-Netzteils. Beim Einstecken auf die Ausrichtung achten (einhackender Verschlußmechanismus wie Abbildung). Das Mainboard benötigt ein ATX-Netzteil mit mindestens 200 Watt (besser 233 Watt) und Bild 2-32 Power-Good-Signal. HOT-661/P - Seite 21... -
Seite 22: Infrarot-Anschluß - Jp4
Anschlüsse für CPU-, Gehäuse- u. AGP-Lüfter (JP29, JP28, J43, J47) Das Mainboard HOT-661/P ist mit vier Anschlüssen 12V-Lüfter ausgestattet: "JP28" und "JP29" für den CPU-Lüfter, "J43" für das ein Gehäuse-Lüfter und "J47" für einen Lüfter, der das Grafikchip einer AGP-Karte kühlt. Anschluß und Kabel des Lüfters ist herstellerabhängig und kann verschieden sein. -
Seite 23: Onfiguration
Speicher Konfiguration Das HOT-661/P Mainboard hat vier 168-Pin DIMM-Sockel, in welche zwischen 8 MB und 1024 MB SDRAM-Speicher bestückt werden können. Jeder DIMM-Sockel unter- stützt 3,3V-Module SDRAM der Größen 8, 16, 32, 64, 128 und 256 MB, die einseitig oder zweiseitig bestückt sein können. -
Seite 24: Programm Zum Bios-Update
2. Jetzt erscheint die Frage: “Are You Sure to Program?“ (= Sind Sie sicher, daß der Programmiervorgang jetzt gestartet werden soll?) 3. Bei "N"<Eingabetaste> wird das Programm abgebrochen und bei "Y"<Eingabetaste> wird die zuvor angegebene BIOS-Datei in das Flash-EPROM programmiert. HOT-661/P - Seite 24... - Seite 25 Reset durchführen), ist der Rechner auszuschalten. 8. Danach kann der Rechner wieder eingeschaltet werden. Zunächst ist mit der "Entf"- (bzw. "Del"-) Taste das Bios-Setup aufzurufen und "Load Bios Defaults" (Standard- Einstellungen setzen) durchzuführen; anschließend sind eventuell weitere Ein stellungen vorzunehmen. HOT-661/P - Seite 25...
- Seite 26 <Eingabetaste> eingegeben wird. Bemerkung zum Award Flash-Programm Das Award Flash-Progamm arbeitet nicht zusammen mit Speichermanagern wie EMM386 oder QEMM. Führt man "awdflash" trotzdem aus, so erscheint die Abbruchmeldung: “Error Message: Fail — Due to EMM386 or QEMM !” HOT-661/P - Seite 26...
-
Seite 27: Award Bios Setup
Falls die Taste nicht zum richtigen Zeitpunkt gedrückt wird und das System nicht bootet, erscheint eine Fehlermeldung und die Aufforderung: PRESS F1 TO CONTINUE, CTRL-ALT-ESC OR DEL TO ENTER SETUP (übersetzt: Drücken Sie "F1", um fortzufahren und "STRG-ALT-ESC" oder "DEL", um das SETUP-Programm aufzurufen) HOT-661/P - Seite 27... -
Seite 28: Das Hauptmenü
SETUP-Menü wieder nach Belieben ändern. Load Setup Defaults Mit dieser Option werden die Einstellungen vorgenommen, um ein sicheres Hochfahren des Systems zu ermöglichen. Nach dieser Einstellung kann man jedoch die Werte in jedem SETUP-Menü wieder nach Belieben ändern. HOT-661/P - Seite 28... - Seite 29 CMOS" gelöscht werden. Standardmäßig sollten bei Auslieferung des Mainboards keine Paßwörter im Bios gesetzt sein. Save & Exit setup Speichert die CMOS -Werte und beendet das Setup. Exit without saving Beendet das Bios-Setup-Programm ohne die Änderungen der CMOS-Werte abzuspeichern. HOT-661/P - Seite 29...
-
Seite 30: Standard Cmos Setup
Vorgabe für die Eintragungen. Der Anwender kann auch die "AUTO"-Einstellung für den Festplatten-Typ wählen, dann versucht das Bios die Festplatten-Parameter während des Boot-Vorgangs selbst zu ermitteln. Falls die Festplatte nicht installiert ist, ist "NONE" (= keine Festplatte) zu wählen. HOT-661/P - Seite 30... - Seite 31 Routine (Selbsttest nach dem Einschalten) automatisch festgestellt. Base Memory Der konventionelle Speicherbereich beträgt typischerweise 640 kB. Extended Memory Das BIOS ermittelt den vorhandenen "erweiterten Speicherbereich" während der POST-Routine. Er liegt von der CPU-Adressierung her betrachtet oberhalb der 1 MB Grenze. HOT-661/P - Seite 31...
-
Seite 32: Bios Features Setup (Bios-Spezifische Einstellungen)
Fehlerkorrektur (EC = Fehlererkennung, ECC = Fehlererkennung und -korrektur) aktivieren. Quick Power On Self Test Mit diesem Menüpunkt läßt sich die Dauer des Selbsttests nach dem Einschalten (POST = Power On Self Test) beeinflussen. Wird "Enabled" ausgewählt, werden einige Testroutinen verkürzt oder weggelassen. HOT-661/P - Seite 32... - Seite 33 Falls "System" ausgewählt ist, wird der Anwender aufgefordert das richtige Paßwort einzugeben; andernfalls kann er das System nicht starten bzw. nicht ins Bios-Setup gelangen. Falls "Setup" ausgewählt ist, gilt der Paßwort-Schutz nur für das Aufrufen des Bios- Setups. HOT-661/P - Seite 33...
- Seite 34 Mit dieser Option wird bestimmt, ob das BIOS der Grafikkarte ins RAM kopiert wird. Die sogenannte "Video Shadow"-Funktion beschleunigt die Grafikausgabe. C8000-CBFFF Shadow / DC000-DFFFF Shadow Auch andere Zusatzkarten können ROM-Speicher enthalten (z.B. SCSI-Host-Adapter). Die angegebenen ROM-Speicherbereiche lassen sich optional ins RAM kopieren, um die Zugriffsgeschwindigkeit zu erhöhen. HOT-661/P - Seite 34...
-
Seite 35: Chipset Features Setup (Chipsatz-Einstellungen)
Hiermit wird für SDRAM-Speichermodule eingestellt, wieviele Taktzyklen zwischen dem CAS-Übernahmesignal (CAS = column address strobe) und dem gültigen Datenwort liegen. Die Einstellung 2 oder 3 hängt vom verwendeten DRAM-Typ ab und sollten auf dem voreingestellten Wert belassen werden. HOT-661/P - Seite 35... - Seite 36 "Passive Release" Mechanismus, um die benötigten Taktzyklen bei ISA-Master-Zugriffen abzuwarten. Delayed Transaction Seit Revision 2.1 der PCI-Spezifikation brauchen Transfer-Zyklen zwischen PCI- und ISA-Bus typischerweise länger als zuvor. Die Ursachen hierfür können mit dieser Option ausgeschaltet ("disabled") werden. HOT-661/P - Seite 36...
- Seite 37 IN0(V) ~ IN2(V), +5V, -5V, +12V, -12V (nur für HOT-661P Version) Das Mainboard kann optional die System- und CPU-Spannungen überwachen. In diesem Fall ist ein Hardware-Monitor auf dem Mainboard integriert, der die Spannungen des angeschlossenen Netzteils und des Spannungsregulators auf dem Mainboard mißt und hier anzeigt. HOT-661/P - Seite 37...
-
Seite 38: Power Management Setup (Stromspar-Funktionen)
V/H SYNC + Blank : voreingestellt, der Bildschirm wird schwarzgeschaltet und die V- Sync.- und H-Sync.-Signale werden abgeschaltet. DPMS: erlaubt dem Bios, die Stromsparfunktionen der Grafikkarte zu steuern, sofern diese DPMS unterstützt. Blank Screen: schaltet lediglich den Bildschirm schwarz. HOT-661/P - Seite 38... - Seite 39 Taster, falls kürzer als 4 Sekunden gedrückt wird. Mit der Einstellung " Delay 4 Sec." bekommt dieser Taster eine zweifache Funktion: drückt man weniger als 4 Sekunden, so wird das System in den Suspend-Modus versetzt, drückt man ihn länger als 4 Sekunden, dann schaltet sich das Netzteil ab (Stand-by). HOT-661/P - Seite 39...
- Seite 40 Resume by LAN (Wake-ON-LAN) Falls für diese Einstellung "Enabled" gewählt wird, kann das System bei Erkennung von Netzwerkaktivität eingeschaltet werden, wenn es vorher ausgeschaltet gewesen ist. Bemerkung: HOT-661/P unterstützt die Wake-ON-LAN nur im Zusammenhang mit Netzwerkkarten von dem Hersteller Intel. Resume by Ring Mit dieser Einstellung wird bestimmt, ob das System startet, falls das Modem angerufen wird (enabled) oder nicht (disabled).
-
Seite 41: Pci Configuration Setup (Pci Und Plug&Play)
Die Voreinstellung "PCI/ISA PnP" bewirkt, daß der jeweilige Interrupt vom PnP-BIOS automatisch an ein PCI- oder ISA-Gerät vergeben werden darf. Mit der Einstellung "Legacy ISA" wird bestimmt, daß der jeweilige Interrupt dem ISA-Bus vorbehalten bleibt. DMA 0/1/3/5/6/7 assigned to Wie die vorherige Beschreibung, jedoch für DMA-Kanälen. HOT-661/P - Seite 41... - Seite 42 Falls mit der vorherigen Einstellung "Used MEM base addr" eine Startadresse festgelegt worden ist, dann erscheint diese Einstellung im Menü. Hiermit läßt sich die Länge des reservierten Speichers einstellen: 8K, 16K, 32K oder 64K (in kByte). HOT-661/P - Seite 42...
-
Seite 43: Integrated Peripherals (Integrierte Schnittstellen)
Secondary Master/Slave) voreingestellt (enabled) und kann einzeln deaktiviert (disabled) werden. On-Chip Primary/Secondary PCI IDE Mit diesem Menüpunkt wird ausgewählt, ob der erste (primary) bzw. zweite (secondary) auf dem Mainboard integrierte PCI-IDE-Kontroller eingeschaltet (enabled) oder abgeschaltet (disabled) sein soll. HOT-661/P - Seite 43... - Seite 44 Standards: IrDA(HPSIR) und Amplitudes Shift Keyed IR(ASKIR; d.h. amplitudenmoduliertes Infrarot-Signal). Mit diesem Menüpunkt kann der Modus des Infrarot-Signals eingestellt werden: "IrDA 1.0", "ASKIR", "MIR 0.57M", "MIR 1.15M", "FIR" oder "Standard" (ausgeschaltet). Bemerkung: FIR ist zur Zeit nicht funktionsfähig. HOT-661/P - Seite 44...
- Seite 45 Mit dieser Menüoption wird für die auf dem Mainboard integrierte parallele Schnittstelle der DMA-Kanal eingestellt, falls ein "ECP"-Gerät benutzt wird. Einstellbar sind "DMA 1" und "DMA 3". Diese Einstellmöglichkeit erscheint nur, falls nicht die Modi "SPP" oder "EPP" gewählt worden sind. HOT-661/P - Seite 45...
-
Seite 46: Password Setting (Paßwort)
Warnung: Schreiben Sie ein gesetztes Paßwort am besten auf, und bewahren diese Notiz an einem sicheren Ort. Falls Sie es vergessen sollten, kann man auf das System nur noch zugreifen, wenn man den CMOS-Speicher löscht, wie es im Abschnitt "CMOS löschen" beschrieben ist. HOT-661/P - Seite 46...
