- Seite 1 HOT-623 PCI-Mainboard für Pentium II Prozessor ™ Deutsches Benutzerhandbuch HOT-623 Benutzerhandbuch 1...
-
Seite 2: Fcc Bemerkung
CE Bemerkung: Zur Beurteilung der elektromagnetischen Verträglichkeit dieses Gerätes wurden folgende Normen herangezogen: Störfestigkeit nach EN 50082-1: 1992 und Störaussendung nach EN 55022: 1987 Klasse B. Die EG-Konformitätserklärung wurde von Shuttle Computer Handels GmbH ausgestellt. Dieses Handbuch Copyright 1997 Alle Rechte vorbehalten Handbuch Version 1.0... -
Seite 3: Inhaltsverzeichnis
INLEITUNG Beschreibung / Spezifikation..............5 ...........7 APITEL ARDWARE ONFIGURATION HOT-623 Übersicht / Layout...............7 Der Pentium II Prozessor................8 Woraus besteht der CPU-Halterungs-Mechanismus ........9 Installation der Halterung und des Lüfters..........10 Installation des Pentium II Prozessors ............12 Setzen der Jumper ..................1 3 Einstellung des Prozessortakts - JP8, 9 und JP4, 5, 6, 7 ...... -
Seite 4: Vorwort
1 GB DRAM-Speicher der Sorten EDO- und Standard Fast Page (FPM) in standartisierten 72-Pin SIMM-Sockeln. Das HOT-623 Mainboard verfügt über eine neue Generation der Ein-/Ausgabe- Integration. Intel's 82440FX PCI-Chipsatz ist mehr integriert und hat höhere Leistung als andere Chipsätze. Der 82440FX PCI-Chipsatz verfügt über ein Busmaster IDE Kontroller mit zwei hochleistungs IDE-Schnittstellen, an denen bis zu vier IDE-Geräte angeschlossen werden können. -
Seite 5: Einleitung
32KB, on-chip, non-blocking L1 Cache und 512KB oder 256KB on-board L2 non-blocking Cache. Stromspar-Funktionen (Power Management) Stellt vier Stromsparfunktionen zur Verfügung: Full on, Doze, Standby und Suspend Unterstützt Microsoft APM 1.2 Unterstützt EPMI-Anschluß (Externer Power Management Interrupt) HOT-623 Benutzerhandbuch 5... - Seite 6 - Unterstützt IrDA (Infrarot) Datenverkehr. Eine PS/2-Maus Schnittstelle Zwei USB (Universal Serial Bus) Schnittstellen System BIOS Award PnP BIOS v4.51PG gebündelt mit Symbios Login (NCR) SDCM V4.0 SCSI BIOS Platinen Abmessungen ATX Format, Abmessungen: 305 mm x 240 mm HOT-623 Benutzerhandbuch 6...
-
Seite 7: Konfiguration

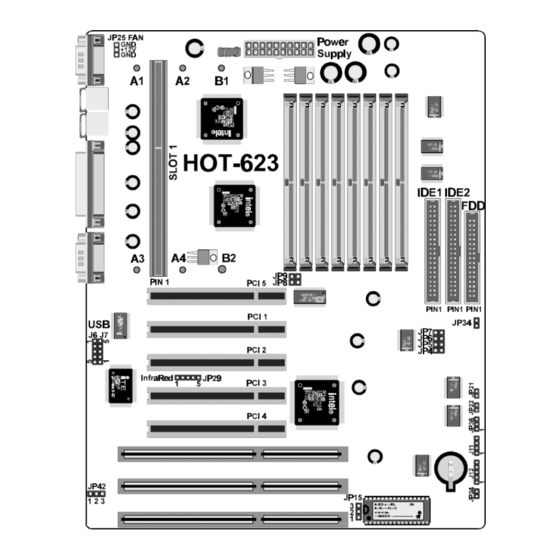

Hardware Konfiguration Kapitel HOT-623 Übersicht / Layout HOT-623 Benutzerhandbuch 7... -
Seite 8: Der Pentium Ii Prozessor
Gehäuse-Technologie für verbesserten Schutz bei der Handhabung. Zur Zeit werden Pentium II Prozessoren mit 233 und 266 MHz unterstützt. Bild 2-0 zeigt den Pentium II Prozessor ohne monierten Kühlkörper von vorne, hinten und oben. Bild 2-0 HOT-623 Benutzerhandbuch 8... -
Seite 9: Woraus Besteht Der Cpu-Halterungs-Mechanismus
Woraus besteht der CPU-Halterungs-Mechanismus Jedes HOT-623 Mainboard wird mit einer Packung ausgeliefert, die 5 Teile für die CPU-Halterung (RM) beinhaltet: CPU Ständer - Kunststoff-Führung mit Montagelöchern im Standfuß als Halterung für die Pentium II Prozessor Steckkarte (S.E.C.) im Slot 1. Die Riegel... -
Seite 10: Installation Der Cpu-Halterung (Mit Kühlkörper)
Installation der CPU-Halterung: 1. Lokalisieren Sie die 4 Löcher für die CPU-Halterung und die Markierung für "Pin 1" des Slot 1 (= Prozessor-Sockel) auf dem HOT-623 Mainboard. (siehe Bild 2-2) Bild 2-2 2. Setzen Sie die beiden Befestigungs- bügel von unten gegen das Mainboard. - Seite 11 Bild 2-5 Bild 2-6 1. Suchen Sie nach beiden Befestigungs- löchern für den Kühlkörperhalter auf dem HOT-623 Mainboard. Beachten Sie, daß ein Loch größer ist als das andere. (s. Bild 2-1) 2. An dem Basisteil des Kühlkörperhalters befinden sich zwei Kunststoff-Zapfen.
-
Seite 12: Installation Des Pentium Ii Prozessors
Kapitel "Installtaion des Prozessor-Kühlkörpers" beschrieben ist. Verbinden Sie das Anschlußkabel des auf dem Kühlkörper befestigen Lüfters mit dem dafür vorgesehenen 3-Pin-Anschluß auf dem Mainboard oder mit einem Versorgungskabel vom ATX-Netzteil kommend (abhängig vom Typ des Anschluß- kabels des Lüfters). Bild 2-9 HOT-623 Benutzerhandbuch 12... -
Seite 13: Einstellung Des Prozessortakts - Jp8, 9 Und Jp4, 5, 6, 7
Verbindung hergestellt wird. Einstellung des CPU Taktes - JP 8, 9 und JP 4, 5, 6, 7 Das HOT-623 Mainboard hat einen einstellbaren Taktgenerator für den Systemtakt. Mit den 2-Pin-Jumpern JP8 und JP9 wird die Frequenz auf 60 oder 66 MHz eingestellt. -
Seite 14: Zu Den Konfigurations-Tabellen
Pentium II 300 MHz x 4,5 System Takt Multiplikator Konfigurations-Tabelle Konfigurations-Tabelle System JP8, JP9 Multiplikator JP4, JP5, JP6, JP7 Takt 50 MHz 1 : 3 60 MHz 1 : 3,5 66 MHz 1 : 4 1 : 4,5 HOT-623 Benutzerhandbuch 14... -
Seite 15: Flash Eprom Jumper - Jp15
Das Flash-Programm unterstützt sowohl 5V als auch 12V Programmier- spannung bei Flash-EPROMs. CMOS löschen - JP42 Mit Jumper JP42 des Mainboards HOT-623 läßt sich der CMOS-Speicher löschen, der im Giga I/O-Chip vorhanden ist. Dazu sind folgende Schritte auszuführen: 1) PC abschalten,... -
Seite 16: Anschlüsse & Sockel
*Bemerkung 3 JP25 12V Anschluss für Lüfter *Bemerkung 4 Bemerkung 1: JP36, JP22 - Green LED and EPMI connector Das HOT-623 ist mit einem EPMI-Anschluß versehen (= JP22). Wenn dieser 2-Pin-Anschluß mit einem entsprechenden im Gehäuse eingebauten Schalter verbunden wird, kann das System hiermit manuell in den Suspend-Stromsparmodus versetzt werden. - Seite 17 Stellen Sie sicher, daß die rote Leitung mit +12V und die schwarze Leitung mit Masse/Ground (GND) verbunden ist. Achtung: Schließen Sie auf keinen Fall den 12V- und Masse-Anschluß von JP25 durch einen Jumper kurz! Dies verursacht eine Beschädigung des Mainboards. HOT-623 Benutzerhandbuch 17...
-
Seite 18: Speicherkonfiguration
Speicher Konfiguration Kapitel Auf dem HOT-623 befinden sich acht 72-Pin SIMM-Sockel, in denen insgesamt zwischen 8 MB und 1 GB (= 1024 MB) RAM-Speicher bestückt werden können. Es werden 5V Module mit Speichertiefen von 4, 8, 16, 32, 64 und 128 MB vom Typ FPM (Fast Page Mode), EDO (Extended Data Output) oder BEDO (Burst EDO) unterstützt. -
Seite 19: Award Bios Setup
Taste drücken. Falls die Taste nicht zum richtigen Zeitpunkt gedrückt wird und das System nicht bootet, erscheint eine Fehlermeldung und die Aufforderung: PRESS F1 TO CONTINUE, CTRL-ALT-ESC OR DEL TO ENTER SETUP (übersetzt: Drücken Sie "F1", um fortzufahren und "STRG-ALT-ESC" oder "DEL", um das SETUP-Programm aufzurufen) HOT-623 Benutzerhandbuch 19... -
Seite 20: Main Menu (Hauptmenü)
Dieser Bildschirm beinhaltet alle Punkte des Power Management Setups. PnP/PCI Configuration setup Mit dieser Option wird der Wert des Latency-Timers (Angabe in PCI Bus Blöcken) für den PCI-Bus-Master festgelegt. Außerdem werden auf dieser Seite die IRQ-Einstellungen vorgenommen. Beim Hochfahren des Rechners werden Standard-Einstellungen wirksam. HOT-623 Benutzerhandbuch 20... - Seite 21 Ändert, setzt oder deaktiviert das Benutzer- Paßwort. Es erlaubt Ihnen den Zugriff zum System, zum Setup oder zu beiden einzuschränken. Save & Exit setup Speichert die CMOS -Werte und beendet das Setup. Exit without saving Beendet das Bios-Setup-Programm ohne die Änderungen der CMOS-Werte abzuspeichern. HOT-623 Benutzerhandbuch 21...
-
Seite 22: Standard Cmos Setup (Grundeinstellungen)
übereinstimmen muß. Die Festplatte wird nicht einwandfrei arbeiten, wenn Sie hier falsche Einstellungen vornehmen. Falls der verwendete Festplatten- Typ nicht vordefiniert ist, kann man den USER-Typ wählen, um die Parameter selbst vorzugeben. In diesem Fall dient das Datenblatt zur Festplatte als Vorgabe für die Eintragungen. HOT-623 Benutzerhandbuch 22... - Seite 23 POST-Routine (Selbsttest nach dem Einschalten) automatisch festgestellt. Base Memory Der konventionelle Speicherbereich beträgt typischerweise 640 kB. Extended Memory Das BIOS ermittelt den vorhandenen "erweiterten Speicherbereich" während der POST-Routine. Er liegt von der CPU-Adressierung her betrachtet oberhalb der 1 MB Grenze. HOT-623 Benutzerhandbuch 23...
-
Seite 24: Bios Features Setup (Zusatzeinrichtungen)
Booten von CDROM. Diese Boot-Sequence (Reihenfolge) läßt sich aus einer Liste auswählen. Swap Floppy Drive Steht diese Option auf "Enabled" (eingeschaltet), dann wird die Zuordnung der Disketten-Laufwerke A und B vom BIOS vertauscht, so daß DriveA: fortan mit B: angesprochen wird und umgekehrt. HOT-623 Benutzerhandbuch 24... - Seite 25 Typematic Delay (Msec) Falls eine Taste permanent gedrückt wird, beginnt die Folge erst nach Ablauf einer bestimmten Zeit. Diese Zeitdauer wird hier in Millisekunden angegeben (Option "Typematic Rate Setting" muß hierbei auf "Enable" stehen). HOT-623 Benutzerhandbuch 25...
- Seite 26 PCI VGA Palette Snoop Diese Option muß auf "enabled" (eingeschaltet) eingestellt sein, falls eine MPEG ISA Karte im System installiert ist. Falls keine ISA MPEG Karte vorhanden ist, dann ist diese Option auf "disabled" (ausgeschaltet) zu stellen. HOT-623 Benutzerhandbuch 26...
-
Seite 27: Chipset Features Setup (Chipsatz)
Speicherzellen aufzufrischen. Falls dieser Wert ungenügend ist, könnte der Refresh-Vorgang unvollständig ausgeführt werden und Daten gingen verloren. Mit dieser Option läßt sich das DRAM RAS Precharge Timing auf Werte von 4 oder 3 CPU-Takte einstellen. HOT-623 Benutzerhandbuch 27... - Seite 28 Diese Option steuert die Refresh-Anforderungen. Falls die Option ausgeschaltet ist ("disabled"), werden Anforderungen stets bevorzugt behandelt, sonst nur jeder vierte. DRAM RAS Only Refresh Hiermit kann der Anwender folgende Refresh-Einstellung vornehmen: "nur RAS" oder "CAS vor RAS". HOT-623 Benutzerhandbuch 28...
- Seite 29 Option ein ("enabled"), werden solche Zugriffe vom Chipsatz an den Kontroller weitergereicht, so daß die CPU früher entlastet ist. System BIOS Cacheable Mit dieser Einstellung wird festgelegt, ob der Adreßbereich des System-Bios (F000 bis FFFF) vom Cache verwaltet werden soll oder nicht. HOT-623 Benutzerhandbuch 29...
- Seite 30 Mechanismus zur Verfügung, der den ISA-Bus bei Master- Zugriffen freischaltet. Dies verbessert in einigen Fällen die Kompatibilität. Delayed Transaction Seit Revision 2.1 der PCI-Spezifikation brauchen Transfer-Zyklen zwischen PCI- und ISA-Bus typischerweise länger als zuvor. Die Ursachen hierfür können mit dieser Option ausgeschaltet ("disabled") werden. HOT-623 Benutzerhandbuch 30...
-
Seite 31: Power Management Setup (Energiesparen)
V/H SYNC + Blank: voreingestellt, der Bildschirm wird schwarzgeschaltet und die V-Sync.- und H-Sync.-Signale werden abgeschaltet. DPMS: bei dieser Einstellung kann das BIOS die Grafikkarte kontrollieren, sofern diese DPM-tauglich ist. Blank Screen: schaltet lediglich den Bildschirm schwarz. HOT-623 Benutzerhandbuch 31... - Seite 32 Wie oben sind die Einstellungen "On" (Ein) und "Off" (Aus) möglich. Voreingestellt ist "Off". Die mit "On" eingestellten Optionen wecken das System bei entsprechender Aktivität aus dem Doze- bzw. Standby-Modus auf. • IRQ3 (COM2) • IRQ4 (COM1) • IRQ8 (RTC Alarm) • IRQ12 (PS/2 Maus) HOT-623 Benutzerhandbuch 32...
- Seite 33 • IRQ7 (LPT1, erste parallele Schnittstelle) • IRQ8 (RTC-Alarm - Echtzeituhr) • IRQ9 (IRQ2 Redir - Interruptkaskade) • IRQ10 (Reserviert) • IRQ11 (Reserviert) • IRQ12 (Reserviert) • IRQ13 (Koprozessor) • IRQ14 (erste IDE-Schnittstelle) • IRQ15 (zweite IDE-Schnittstelle) HOT-623 Benutzerhandbuch 33...
-
Seite 34: Pci Configuration Setup (Pci-Bus)
IRQ 3/4/5/7/9/10/11/12/14/15, assigned to Die Voreinstellung "PCI/ISA PnP" bewirkt, daß der jeweilige Interrupt vom PnP-BIOS automatisch an ein PCI- oder ISA-Gerät vergeben werden darf. Mit der Einstellung "Legacy ISA" wird bestimmt, daß der jeweilige Interrupt dem ISA-Bus vorbehalten bleibt. HOT-623 Benutzerhandbuch 34... - Seite 35 Festplatten zugeordnet ist. Jeder Schnittstelle für ein IDE-Festplattenkabel wird ein Interrupt INT# zugeordnet. Der erste Anschluß hat einen niedrigeren Interrupt als der zweite. Mit der Auswahl "PCI Auto" bestimmt das System automatisch, wie das IDE-Festplatten-System konfiguriert ist. HOT-623 Benutzerhandbuch 35...
-
Seite 36: Integrated Peripherals (Onboard Schnittstellen)
IDE Primary Slave PIO Dieser Menüpunkt betrifft das PIO-Zeitverhalten des Slave-Gerätes an der ersten auf dem Mainboard integrierten IDE-Schnittstelle und kann mit der Voreinstellung "AUTO" automatisch konfiguriert werden. Der Anwender kann aber auch manuell die Einstellungen "0" bis "4" vornehmen. HOT-623 Benutzerhandbuch 36... - Seite 37 Hiermit wird die erste bzw. zweite serielle Schnittstelle konfiguriert, die auf dem Mainboard integriert ist. Port-Adresse und Interrupt lassen sich mit den Optionen "3F8/IRQ4", "2F8/IRQ3", "3E8/IRQ4", "2E8/IRQ3" manuell, oder mit der Option "Auto" auch automatisch einstellen. Die Auswahl "Disabled" schaltet diese Schnittstelle ab. HOT-623 Benutzerhandbuch 37...
- Seite 38 Einstellbar sind "DMA 1" und "DMA 3". Diese Einstellmöglichkeit erscheint nur, falls nicht die Modi "SPP" oder "EPP" gewählt worden sind. USB Controller Mit dieser Menüoption kann der auf dem Mainboard befindliche USB- Kontroller (USB = Universeller Serieller Bus) ein- ("enabled") oder ausgeschaltet ("disabled") werden. HOT-623 Benutzerhandbuch 38...
-
Seite 39: Password Setting (Paßwort)
CMOS-Speicher überschrieben. Zur Bestätigung der Richtigkeit muß das Paßwort ein zweites Mal eingegeben werden; dann Eingabetaste drücken. Die Paßwort-Eingabe kann mit <Esc> abgebrochen werden. Der Paßwort-Schutz wird aufgehoben, wenn man beim Setzen des Paßworts keine Zeichen eingibt, sondern lediglich die Eingabetaste drückt. Nach dem HOT-623 Benutzerhandbuch 39... - Seite 40 Notiz an einem sicheren Ort. Falls Sie es vergessen sollten, kann man auf das System nur noch zugreifen, wenn man den CMOS- Speicher löscht, wie es im Abschnitt "CMOS löschen" oder "Paßwort löschen" beschrieben ist. HOT-623 Benutzerhandbuch 40...
