Pwrbtn1 - Atx Ein/Aus-Taster - Shuttle Hot-603 Benutzerhandbuch

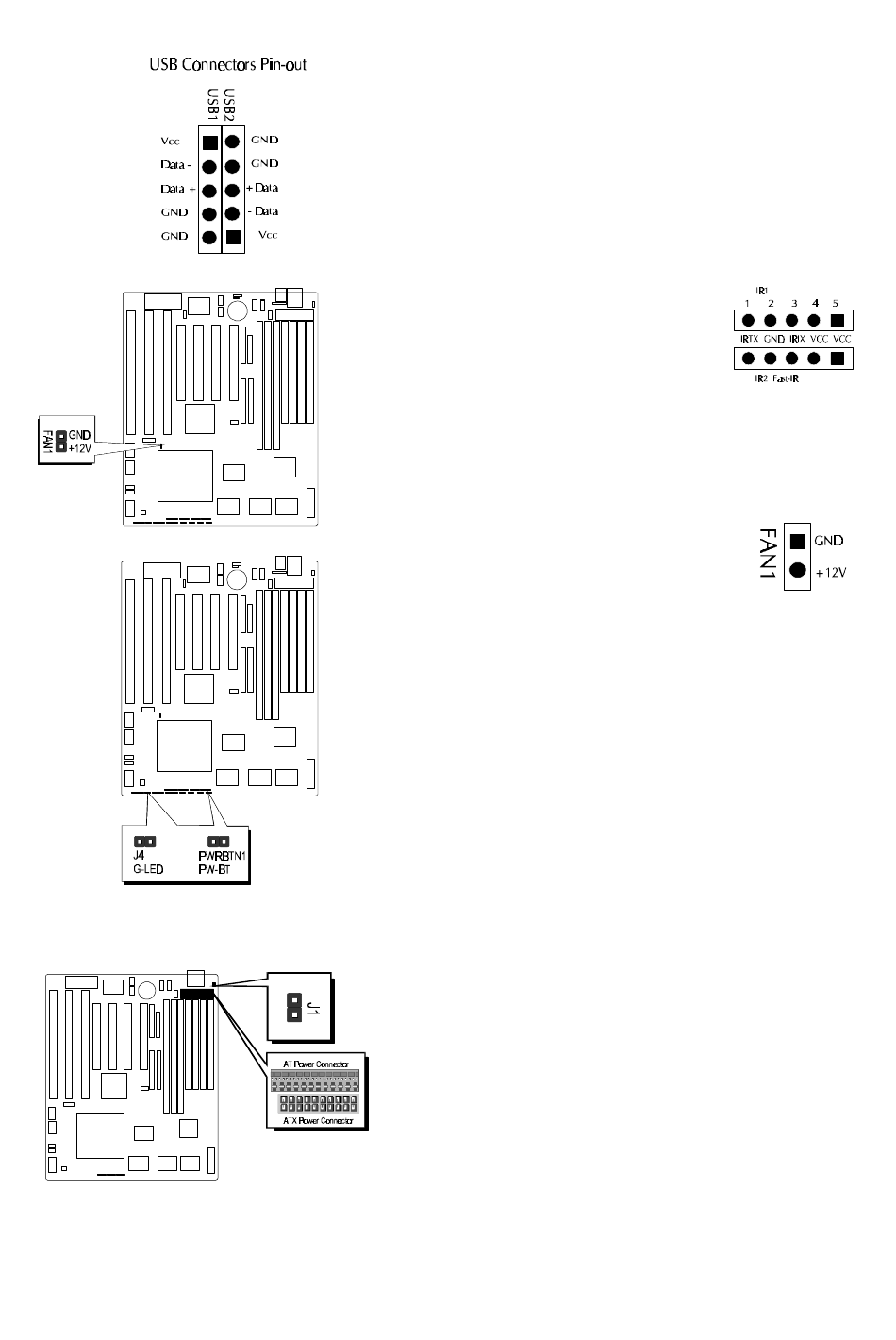

USB1, USB2 - USB Anschluß
Auf dem Mainboard befinden sich zwei USB-Schnittstellen
(universeller serieller Bus): USB1 und USB2. Über einen
optionalen Adapter können USB-Geräte angeschlossen werden.
IR1, IR2 - Infrarot Modul Anschluß
Auf dem Mainboard befindet sich eine Standard-Infrarot-
Schnittstelle (IR1) und optional eine Fast-Infrarot-Schnittstelle
(IR2) zum Anschluß eines optionalen Infrarot-
Moduls zur drahtlosen Datenübertragung.
FAN1- 12V Anschluß für
12V-Lüfter
Auf dem Mainboard befinden sich zwei 12V-Anschlüsse für
CPU-Lüfter. Dieser Anschluß kann
Leistung) liefern. Je nach Fabrikat des Lüfters könnten die
Anschlußkabel verschieden farbcodiert sein: die
rote Ader sollte mit +12V verbunden werden und
die schwarze mit Masse (GND).
J4 - Anschluß für die Green LED
Der 3-Pin Anschluß J4 ist für eine Leuchtdiode vorgesehen. Der
Benutzer kann am Zustand der Leuchtdiode erkennen, ob sich
das System im Stromsparmodus befindet.

PWRBTN1 - ATX Ein/Aus-Taster

JPON1 - ATX Ein/Aus-Schalter
(nur anschließen, falls ATX-Netzteil benutzt wird).
Falls ein ATX-Netzteil angeschlossen ist, kann es bei dem
Mainboard 603 wahlweise per Taster oder Schalter ein- und
ausgeschaltet werden.Überlicherweise wird ein Taster
verwendet, der an PWRBTN1 (PW-BT) angeschlossen
wird. Stattdessen kann auch ein Schalter verwendet werden,
der an JPON1 (J-PO) geschlossen wird.
Bemerkung: Die Anschlüsse PWRBTN1 und
JPON1 sind nur zu beschalten, falls ein ATX-
Netzteil verwendet wird.
AT und ATX Netzteil-Anschluß
Das Mainboard HOT-603 hat einen AT- und ATX-Netzteil-
Anschluß. Nur mit ATX-Netzteil lassen sich Soft-Off
(Ausschalten nach Beenden von Win'95) und Soft-On
(Einschalten durch Timer oder Modem-Empfangsmeldung)
nutzen.
Benutzerhandbuch für HOT-603 -
max. 100mA Strom (1,2 W
15
