- Seite 1 HOT-603 Ein auf den AMD-K6™ Prozessor basierendes PCI Mainboard Deutsches Benutzerhandbuch Benutzerhandbuch für HOT-603 -...
-
Seite 2: Fcc Bemerkung
CE Bemerkung: Zur Beurteilung der elektromagnetischen Verträglichkeit dieses Gerätes wurden folgende Normen herangezogen: Störfestigkeit nach EN 50082-1: 1992 und Störaussendung nach EN 55022: 1987 Klasse B. Die EG-Konformitätserklärung wurde von Shuttle Computer Handels GmbH ausgestellt. Dieses Handbuch Copyright 1997 Alle Rechte vorbehalten Handbuch Version 1.0 für das Mainboard HOT-603... -
Seite 3: Inhaltsverzeichnis
Jumper Konfiguration ....................... 8 CPU Takt Konfiguration - JC1, JP3, JP2 und JP1 ..............9 System Takt und CPU Multiplikator auf HOT-603 ..............10 Einstellung der CPU-Spannung - JPW1, JV2, JV3 and JV4 ............. 11 Flash EEPROM Vpp - JVROM1 ................... 12 CMOS löschen - JVBAT1 ....................... -
Seite 4: Vorwort
Bis zu vier PCI Steckplätze bieten eine hohe Bandbreite für datenintensive Funktionen wie Grafikanwendungen, wobei drei ISA Steckplätze die Abwärtskompatibilität garantieren. Das HOT-603 Mainboard bietet die Basis für ein preisgünstiges Hochleistungs-System mit guter Erweiterbarkeit für Komponenten, die dem Stand der Technik entsprechen. -
Seite 5: Eigenschaften
Eigenschaften Das HOT-603 Mainboard wurde für den anspruchsvollen Anwender entwickelt, der höchste Performance und viele intelligente Funktionen in kompakter Bauweise wünscht: AMD-Chipsatz: Ausgestattet mit AMD-640 PCI-Chipsatz und Multi-I/O-Kontroller. CPU Unterstützung: AMD K6 166~266 MHz, K5 PR75~PR166, Intel Pentium 75~200 MHz, Pentium MMX 166~233 MHz,... - Seite 6 ACPI: Unterstützt ACPI (Advanced Configuration and Power Interface) Funktion. Durch ACPI stehen mehr Funktionen zum Energiesparen zur Verfügung, sofern das Betriebssystem "OS Direct Power Management" (OSPM) unterstützt. Abmessungen: 3/4 Baby AT kompakte Größe: 220mm x 280mm. Benutzerhandbuch für HOT-603 -...
-

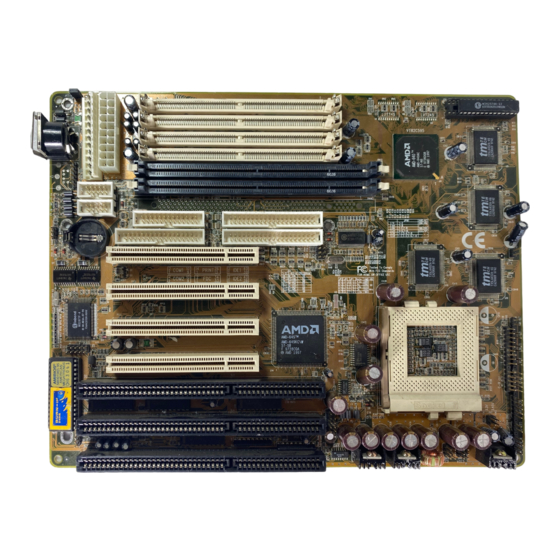

Seite 7: Übersichtsbild (Layout) Des Mainboards Hot-603
Übersichtsbild (Layout) des Mainboards HOT-603 Anschluß für ATX-Netzteil Anschluß für AT-Netzteil Tastatur-Anschluß Flash EEPROM Onboard COM 1/2 Anschlüsse Onboard Disketten Anschlüsse Onboard Parallele Schnittstelle Vier 32-Bit PCI Slots Drei 16-Bit ISA Slots Onboard E-IDE Anschluß Vier SIMM Sockel Drei DIMM Sockel... -
Seite 8: Onfiguration
Beispiele für grafische Darstellung der Jumper-Konfiguration: Sechs-Pin-Jumper - Pin 3&4 und 5&6 geschlossen: Pin1&2 und 3&4 geschlossen: Vier-Pin-Jumper - Pin 2&4 geschlossen: Pin 3&4 geschlossen: Zwei-Pin-Jumper - geschlossen: offen: Zum Schließen stecke man einfach einen Jumper auf die entsprechenden Pins. Benutzerhandbuch für HOT-603 -... -
Seite 9: Cpu Takt Konfiguration - Jc1, Jp3, Jp2 Und Jp1
Cyrix/IBM 6x86 PR133+ 50 MHz Cyrix/IBM 6x86 P120+ AMD K5 PR100/PR133, 66 MHz Pentium 100 MHz x 1.5 AMD-K5 PR90/PR120, 60 MHz Pentium 90 MHz x 1.5 AMD-K5 PR75, 50 MHz Pentium 75 MHz x 1.5 Tabelle 2-1 Benutzerhandbuch für HOT-603 -... -
Seite 10: Systemtakt Und Cpu Multiplikator Auf Hot-603
Systemtakt und CPU Multiplikator auf HOT-603 Wer die CPU unabhängig von der empfohlenen Konfiguration entsprechend der Tabelle auf der letzten Seite einstellen möchte, kann mit Hilfe der folgenden Tabellen den Systemtakt und den CPU-Multiplikator nach eigenen Vorstellungen einstellen. Tabelle 2-2 zeigt die Jumper-Konfigurationen für Systemtakte von 50 MHz bis 83 MHz. -
Seite 11: Cpu Spannungs-Konfiguration - Jpw1, Jv2, Jv3 Und Jv4
3.45V AMD-K6 3.2V 3.3V 233 / 266 MHz AMD-K6 2.9V 3.3V 166 / 200 MHz, Cyrix 6x86MX Zwei- fach Pentium P55C 2.8V 3.3V MMX, 3.3V Cyrix 6x86L AMD-K6 2.1V 3.3V 266 / 300 MHz Tabelle 2-4 Benutzerhandbuch für HOT-603 -... -
Seite 12: Flash Eeprom Vpp - Jvrom1
JVROM1 Pin 1-2 geschlossen für 12V Flash EEPROM CMOS löschen - JVBAT1 Mit dem Jumper JVBAT1 läßt sich der CMOS-Speicher des Mainbaords HOT-603 löschen; dadurch werden Bios-Einstellungen zurückgesetzt und im Bios-Setup eingerichtete Paßwörter gelöscht. Zum Löschen des CMOS-Speichers sind folgende Schritte auszuführen:... -
Seite 13: Auswahl Des Netzteil-Typs
Auswahl des Netzteil-Typs Das Mainbaord HOT-603 hat Anschlüsse für zwei Netzteil-Typen: AT und ATX. Mit dem Jumper J1 wird der verwendete Netzteil-Typ eingestellt. Nur bei Verwendung eines ATX- Netzteils darf ein ATX-Ein/Aus-Taster an PWRBTN1 angeschlossen werden. Bei Verwendung eines AT-Netzteils muß der Anschluß PWRBTN1 unbeschaltet bleiben. -
Seite 14: Anschlüsse & Sockel
Pin-1-Richtung des entsprechenden Anschlusses auf dem Mainboard zeigt. JP99- PS/2 Maus Anschluß (5 pol.) Auf dem Mainboard HOT-603 befindet sich eine 5polige PS/2- Maus Schnittstelle J99 (Belegung siehe rechts). Zwischen dem Stecker einer PS/2 Maus und dem Anschluß auf dem Mainboard verwende man das optional erhältliche Verbindungskabel (Adapter),... -
Seite 15: Pwrbtn1 - Atx Ein/Aus-Taster
JPON1 sind nur zu beschalten, falls ein ATX- Netzteil verwendet wird. AT und ATX Netzteil-Anschluß Das Mainboard HOT-603 hat einen AT- und ATX-Netzteil- Anschluß. Nur mit ATX-Netzteil lassen sich Soft-Off (Ausschalten nach Beenden von Win'95) und Soft-On (Einschalten durch Timer oder Modem-Empfangsmeldung) nutzen. -
Seite 16: Onfiguration
Speicher Konfiguration Das HOT-603 Mainboard ist mit vier 72-Pin SIMM-Sockeln und drei 168-Pin DIMM-Sockeln ausgestattet, auf denen bis zu 512 MB RAM-Speicher installiert werden können. Die SIMM-Sockel unterstützen 5V Fast-Page-Mode- oder EDO- Module der Größen 4MB, 8MB, 16MB, 32MB, 64MB und 128MB. Die DIMM- Sockel unterstützen 3,3V Fast-Page-Mode-, EDO- oder SDRAM-Module der... -
Seite 17: Speicher-Konfigurations-Tabelle Für Simm-Module
64 MB —— 192 MB 64 MB 64 MB 64 MB 64 MB —— 256 MB 128 MB 128 MB —— —— —— 256 MB 128 MB 128 MB 128 MB 128 MB —— 512 MB Benutzerhandbuch für HOT-603 -... -
Seite 18: Speicher-Konfigurations-Tabelle Für Dimm-Module
Speicher-Konfigurations-Tabelle für DIMM-Module Das Mainboard HOT-603 ist optional mit 2 oder 3 DIMM-Sockeln erhältlich. SIM 1-4 DIM 1 DIM 2 DIM 3 TOTAL —— 8 MB —— —— 8 MB —— 8 MB 8 MB —— 16 MB —— 8 MB... -
Seite 19: Rogramm
“Are You Sure to Program?“ (= Sind Sie sicher, daß der Programmiervorgang jetzt gestartet werden soll?) 3. Bei "N" <Eingabetaste> wird das Programm abgebrochen und bei "Y" <Eingabetaste> wird die zuvor angegebene BIOS-Datei in das Flash-EPROM programmiert. Benutzerhandbuch für HOT-603 -... -
Seite 20: Bemerkung Zum Award Flash-Programm
"awdflash /?" <Eingabetaste> eingegeben wird. Bemerkung zum Award Flash-Programm Das Award Flash-Progamm arbeitet nicht zusammen mit Speichermanagern wie EMM386 oder QEMM. Führt man "awdflash" trotzdem aus, so erscheint die Abbruchmeldung: “Error Message: Fail — Due to EMM386 or QEMM !” Benutzerhandbuch für HOT-603 -... -
Seite 21: Setup-Programm Aufrufen
Falls die Taste nicht zum richtigen Zeitpunkt gedrückt wird und das System nicht bootet, erscheint eine Fehlermeldung und die Aufforderung: PRESS F1 TO CONTINUE, CTRL-ALT-ESC OR DEL TO ENTER SETUP (übersetzt: Drücken Sie "F1", um fortzufahren und "STRG-ALT-ESC" oder "DEL", um das SETUP-Programm aufzurufen) Benutzerhandbuch für HOT-603 -... -
Seite 22: Hauptmenü
Einstellungen vorgenommen. Beim Hochfahren des Rechners werden Standard- Einstellungen wirksam. Load BIOS Defaults Mit dieser Option werden die Einstellungen vorgenommen, mit denen das System optimal eingestellt ist. Nach dieser Einstellung kann man jedoch die Werte in jedem SETUP-Menü wieder nach Belieben ändern. Benutzerhandbuch für HOT-603 -... - Seite 23 Ändert, setzt oder deaktiviert das Benutzer- Paßwort. Es erlaubt Ihnen den Zugriff zum System, zum Setup oder zu beiden einzuschränken. Save & Exit setup Speichert die CMOS -Werte und beendet das Setup. Exit without saving Beendet das Bios-Setup-Programm ohne die Änderungen der CMOS-Werte abzuspeichern. Benutzerhandbuch für HOT-603 -...
-
Seite 24: Standard Cmos Setup
Vorgabe für die Eintragungen. Der Anwender kann auch die "AUTO"-Einstellung für den Festplatten-Typ wählen, dann versucht das Bios die Festplatten-Parameter während des Boot-Vorgangs selbst zu ermitteln. Falls die Festplatte nicht installiert ist, ist "NONE" (= keine Festplatte) zu wählen. Benutzerhandbuch für HOT-603 -... - Seite 25 POST-Routine (Selbsttest nach dem Einschalten) automatisch festgestellt. Base Memory Der konventionelle Speicherbereich beträgt typischerweise 640 kB. Extended Memory Das BIOS ermittelt den vorhandenen "erweiterten Speicherbereich" während der POST-Routine. Er liegt von der CPU-Adressierung her betrachtet oberhalb der 1 MB Grenze. Benutzerhandbuch für HOT-603 -...
-
Seite 26: Bios Features Setup
Diskette in Laufwerk A zu booten; falls nicht vorhanden wird versucht von Laufwerk C zu booten; falls auch dies nicht vorhanden ist, wird versucht von SCSI zu booten. Das Bios unterstützt auch das Booten von CDROM. Diese Boot-Sequence (Reihenfolge) läßt sich aus einer Liste auswählen. Benutzerhandbuch für HOT-603 -... - Seite 27 PCI VGA Palette Snoop Diese Option muß auf "enabled" (eingeschaltet) eingestellt sein, falls eine MPEG ISA Karte im System installiert ist. Falls keine ISA MPEG Karte vorhanden ist, dann ist diese Option auf "disabled" (ausgeschaltet) zu stellen. Benutzerhandbuch für HOT-603 -...
-
Seite 28: Chipset Features Setup (Chipsatz)
Cache berücksichtigt werden soll oder nicht. Memory Hole At 15M-16M Um die Leistungsfähigkeit zu erhöhen, kann der Speicherbereich zwischen 15MB und 16MB für eine ISA-Karte reserviert werden. Auf Speicher oberhalb 16MB kann dann nicht mehr zugegriffen werden. Benutzerhandbuch für HOT-603 -... - Seite 29 Optionen sind: "Enable" (=Ein) und "Disable" (=Aus). USB Keyboard Support Mit dieser Einstellung wird dem System-Bios mitgeteilt, ob eine USB-Tastatur vorhanden ist oder nicht. Mögliche Optionen sind: " Enable" (= USB-Tastatur vorhanden) und "Disable" (= USB-Tastatur nicht vorhanden). Benutzerhandbuch für HOT-603 -...
-
Seite 30: Power Management Setup (Stromspar-Funktionen)
V/H SYNC + Blank : voreingestellt, der Bildschirm wird schwarzgeschaltet und die V- Sync.- und H-Sync.-Signale werden abgeschaltet. DPMS: bei dieser Einstellung kann das BIOS die Grafikkarte kontrollieren, sofern diese DPMS-tauglich ist. Blank Screen: schaltet lediglich den Bildschirm schwarz. Benutzerhandbuch für HOT-603 -... - Seite 31 Schnittstelle zum Zurücksetzen des PM-Timers, so daß die Auslösung der Stromsparfunktionen erneut um die eingestellten Werte verzögert wird. Dies ist einstellbar für: IRQ [3-7, 9-15], NMI, Primary IDE 0/1, Secondary IDE 0/ 1, Floppy Disk, Serial Port und Parallel Port. Benutzerhandbuch für HOT-603 -...
-
Seite 32: Pci Configuration Setup (Pci Konfiguration)
Die Voreinstellung "PCI/ISA PnP" bewirkt, daß der jeweilige Interrupt vom PnP-BIOS automatisch an ein PCI- oder ISA-Gerät vergeben werden darf. Mit der Einstellung "Legacy ISA" wird bestimmt, daß der jeweilige Interrupt dem ISA-Bus vorbehalten bleibt. DMA 0/1/3/5/6/7 assigned to Wie die vorherige Beschreibung, jedoch für DMA-Kanälen. Benutzerhandbuch für HOT-603 -... - Seite 33 D) den angeschlossenen Festplatten zugeordnet ist. Jeder Schnittstelle für ein IDE-Festplattenkabel wird ein Interrupt INT# zugeordnet. Der erste Anschluß hat einen niedrigeren Interrupt als der zweite. Mit der Auswahl "PCI Auto" bestimmt das System automatisch, wie das IDE- Festplatten-System konfiguriert ist. Benutzerhandbuch für HOT-603 -...
-
Seite 34: Integrated Peripherals (Onboard Schnittstellen)
Der auf diesem Mainboard eingesetzte AMD640-Chipsatz erlaubt IDE-Datentransfer- raten bis zu 33 MB/sec durch den Einsatz von sogenanntem "Bus Master UltraDMA/ 33". Dieser Modus ist jeweils für alle 4 einsetzbaren IDE-Geräte (Primary/Secondary Master/Slave) voreingestellt (enabled) und kann einzeln deaktiviert (disabled) werden. Benutzerhandbuch für HOT-603 -... - Seite 35 Infrarot-Signals eingestellt werden: "IrDA 1.0", "ASKIR", "MIR 0.57M", "MIR 1.15M", "FIR" oder "Standard" (ausgeschaltet). Bemerkung: FIR ist zur Zeit nicht funktionsfähig. Phone Ring wake Up Mit dieser Einstellung wird bestimmt, ob das System startet, falls das Modem angerufen wird (enabled) oder nicht (disabled). Benutzerhandbuch für HOT-603 -...
- Seite 36 Diese Einstellung bestimmt den Tag, in dem das System eingeschaltet werden soll. RTC Power On (Hour Ctrl) Diese Einstellung bestimmt die Stunde, in dem das System eingeschaltet werden soll. RTC Power On (Minute Ctrl) Diese Einstellung bestimmt die Minute, in dem das System eingeschaltet werden soll. Benutzerhandbuch für HOT-603 -...
-
Seite 37: Paßwort Eingabe
Geben Sie das Paßwort (max. 8 Buchstaben) ein und drücken die Eingabetaste. Ein bisher gültiges Paßwort wird durch diese Eingabe im CMOS-Speicher überschrieben. Zur Bestätigung der Richtigkeit muß das Paßwort ein zweites Mal eingegeben werden; dann Eingabetaste drücken. Die Paßwort-Eingabe kann mit <Esc> abgebrochen werden. Benutzerhandbuch für HOT-603 -... -
Seite 38: Password Disable (Paßwort Nicht Mehr Gesetzt)
Warnung: Schreiben Sie ein gesetztes Paßwort am besten auf, und bewahren diese Notiz an einem sicheren Ort. Falls Sie es vergessen sollten, kann man auf das System nur noch zugreifen, wenn man den CMOS-Speicher löscht, wie es im Abschnitt "CMOS löschen" oder "Paßwort löschen" beschrieben ist. Benutzerhandbuch für HOT-603 -...
