Promass 63 PROFIBUS-DP/-PA

4 Elektrischer Anschluss

4.1 Allgemeine Hinweise
Warnung!
• Beachten Sie bitte die in Kapitel 3.1 aufgeführten Hinweise zur Einhaltung der
Schutzart IP 67.
• Beachten Sie für den Anschluss von Messgeräten mit Ex-Zulassung (PROFIBUS-
PA) die entsprechenden Angaben und Anschlussbilder in der separaten Ex-
Dokumentation zu dieser Betriebsanleitung. Bei weiteren Fragen steht Ihnen Ihre
E+H-Vertretung gerne zur Verfügung.
• Bei Einsatz der Getrennt-Ausführung dürfen immer nur Aufnehmern und Messum-
former mit der gleichen Seriennummer miteinander verbunden werden. Wird dies
beim Anschluss der Geräte nicht beachtet, können Kommunikationsprobleme
auftreten.

4.2 Anschluss des Messumformers

Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen.
• Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfsenergie angelegt wird.
• Typenschildangaben mit ortsüblicher Versorgungsspannung und Frequenz vergleichen.
Ferner sind die national gültigen Installationsvorschriften zu beachten.
1. Innensechskant-Zylinderschraube der
Sicherungskralle lösen (3-mm-Inbusschlüssel).
2. Anschlussklemmenraum-Deckel abschrauben.
3. Hilfsenergie- und Signalkabel durch die
betreffenden Kabeleinführungen schieben.
4. Verdrahtung gemäß Anschluss-
plänen vornehmen (siehe Anschlussbild im
Schraubdeckel oder Seite 18 bzw. 20).
Versorgungsspannung wird an der Klemme 1
(L1 oder L+), Klemme 2 (N oder L–) und der
Erdanschlussklemme angeschlossen.
– feindrähtige Leitung: max. 4 mm
Ader-Endhülse umfassen
– eindrähtige Leitung: max. 6 mm
5. Anschlussklemmenraum-Deckel wieder fest
auf das Messumformergehäuse schrauben.
6. Zylinderschraube der Sicherungskralle
wieder gut anziehen.
Endress+Hauser
➁
➄
Hilfsenergie-
2
; mit einer
2
➀ ➅
Signalkabel
kabel
➂
➃
4 Elektrischer Anschluss
Warnung!
Warnung!

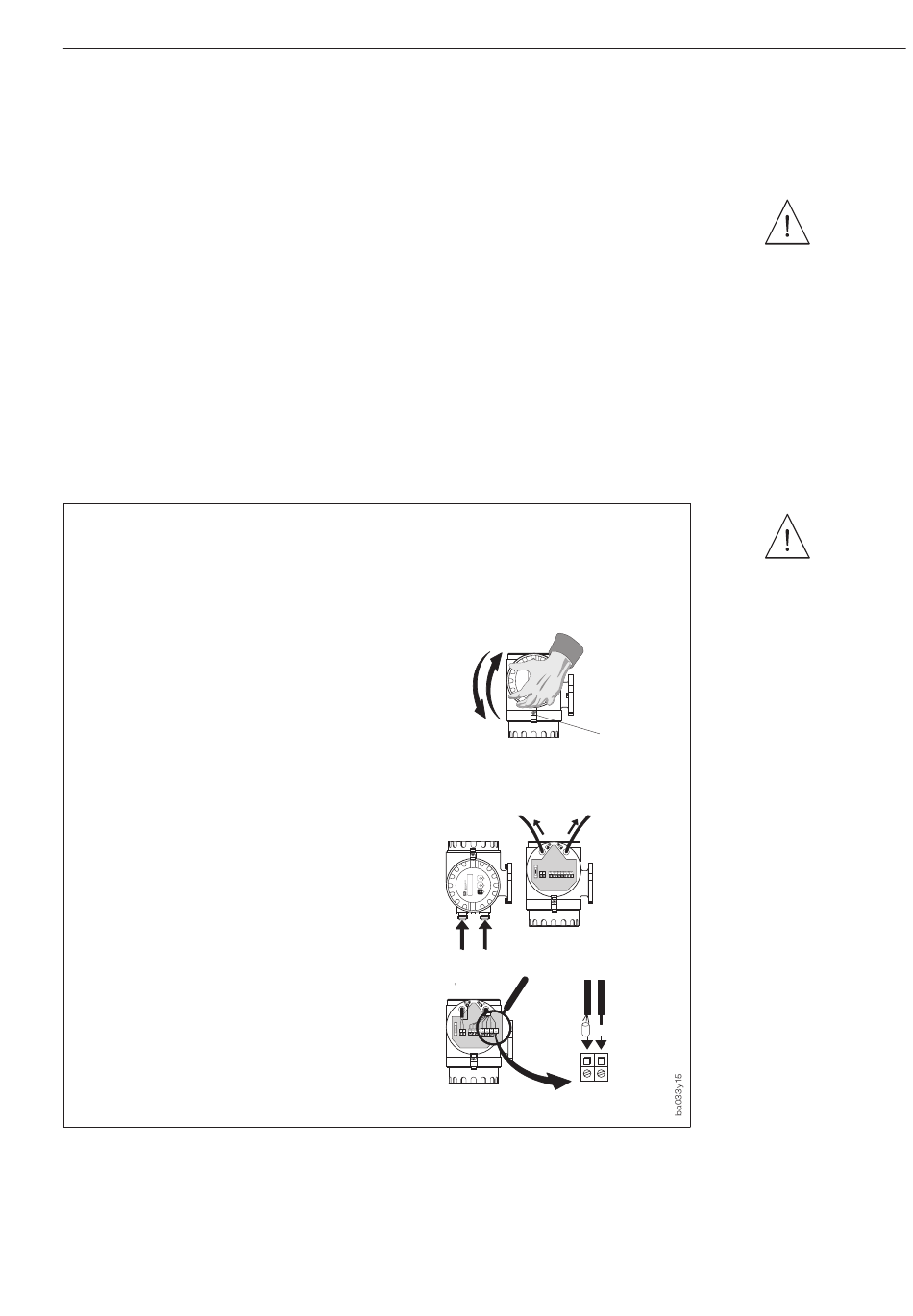

Abb. 12
Anschließen des Promass 63
17
