Promass 63 PROFIBUS-DP/-PA
2.3 Messsystem Promass 63
Das Messsystem Promass 63 ist mechanisch und elektronisch flexibel aufgebaut.
Messaufnehmer und Messumformer sind frei kombinierbar.
Die Messeinrichtung besteht aus:
• Messumformer Promass 63
• Messaufnehmer Promass A, I, M oder F
Messaufnehmer
A
I
M
F
A DN 1... 4: Für kleinste Durchflussmengen, Einrohrsystem aus rostfreiem Stahl oder Alloy C-22
I DN 8... 50: Gerades Einrohrsystem aus Titan, vollgeschweisste Ausführung
M DN 8... 80: Zwei gerade Messrohre aus Titan, Druckbehälter bis 100 bar
DN 8... 25: Hochdruck-Ausführung für Systemdrücke bis 350 bar
F DN 8...100: Zwei leicht gebogene Messrohre aus rostfreiem Stahl oder
Alloy C-22 (nur für DN 8... 80), vollgeschweisste Ausführung
Weitere technische Daten: siehe Kapitel 10 und 11.
Achtung!
Das Messsystem Promass 63 PROFIBUS-PA ist mit verschiedenen Ex-Zulassungen
erhältlich. Über die momentan verfügbaren Zulassungen gibt Ihnen Ihre zuständige
Endress+Hauser-Vertretung gerne Auskunft. Alle Ex-relevanten Informationen
und Daten finden Sie in separaten Zusatzdokumentationen, die Sie ebenfalls bei
Endress+Hauser anfordern können.
Endress+Hauser
Messumformer
Promass 63
Ohne Vor-Ort-Bedienung
(Blind-Ausführung)
Mit Vor-Ort-Bedienung
ENDRESS+HAUSER
PROMASS
>3s
- +
E
Mit Wandhalterung
ENDRESS+HAUSER
PROMASS
(Getrennt-Ausführung)
>3s
E - +
• Kompakt-Ausführung
• Getrennt-Ausführung (max. 20 m)
2 Systembeschreibung

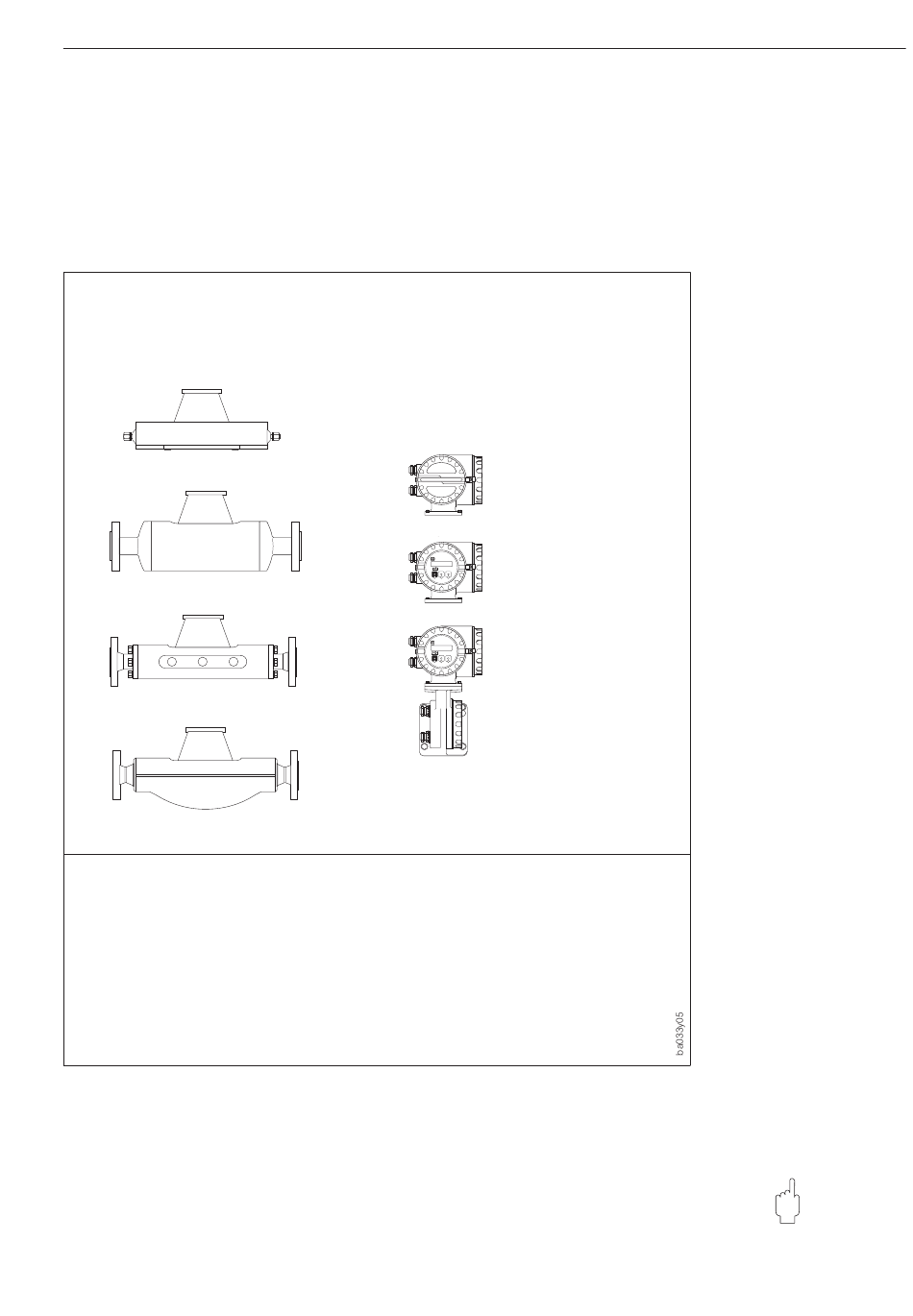

Abb. 3
Messsystem Promass 63
Achtung!
