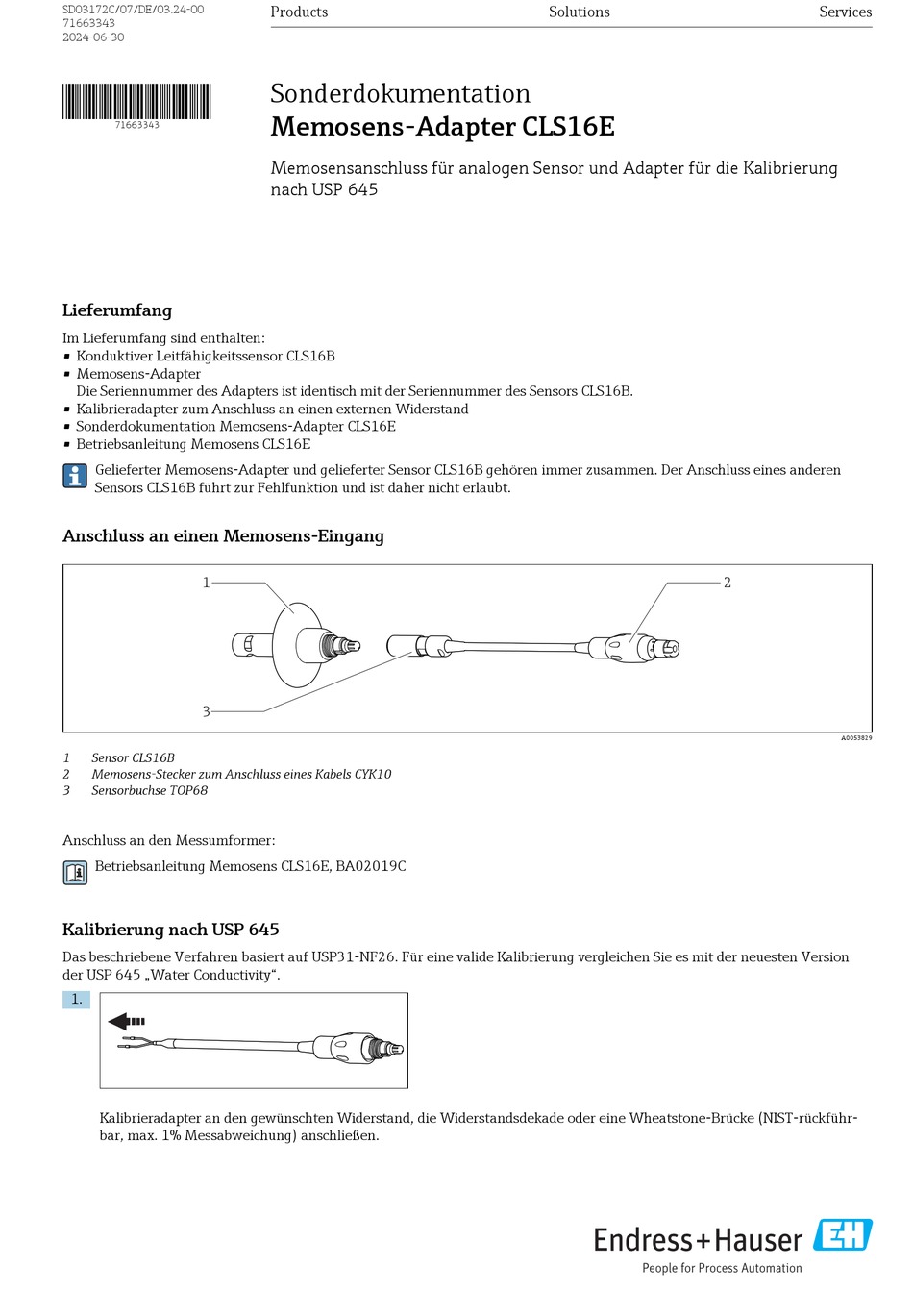

Endress+Hauser Memosens CLS16E Kurzanleitung

SD03172C/07/DE/03.24-00
71663343
2024-06-30
*71663343*
71663343
Lieferumfang
Im Lieferumfang sind enthalten:
• Konduktiver Leitfähigkeitssensor CLS16B
• Memosens-Adapter
Die Seriennummer des Adapters ist identisch mit der Seriennummer des Sensors CLS16B.
• Kalibrieradapter zum Anschluss an einen externen Widerstand
• Sonderdokumentation Memosens-Adapter CLS16E
• Betriebsanleitung Memosens CLS16E
Gelieferter Memosens-Adapter und gelieferter Sensor CLS16B gehören immer zusammen. Der Anschluss eines anderen
Sensors CLS16B führt zur Fehlfunktion und ist daher nicht erlaubt.
Anschluss an einen Memosens-Eingang
1
3
1 Sensor CLS16B
2 Memosens-Stecker zum Anschluss eines Kabels CYK10
3 Sensorbuchse TOP68
Anschluss an den Messumformer:
Betriebsanleitung Memosens CLS16E, BA02019C
Kalibrierung nach USP 645
Das beschriebene Verfahren basiert auf USP31-NF26. Für eine valide Kalibrierung vergleichen Sie es mit der neuesten Version
der USP 645 „Water Conductivity".
1.
Kalibrieradapter an den gewünschten Widerstand, die Widerstandsdekade oder eine Wheatstone-Brücke (NIST-rückführ-
bar, max. 1% Messabweichung) anschließen.
Products
Sonderdokumentation
Memosens-Adapter CLS16E
Memosensanschluss für analogen Sensor und Adapter für die Kalibrierung
nach USP 645
Solutions Services
2
A0053829
