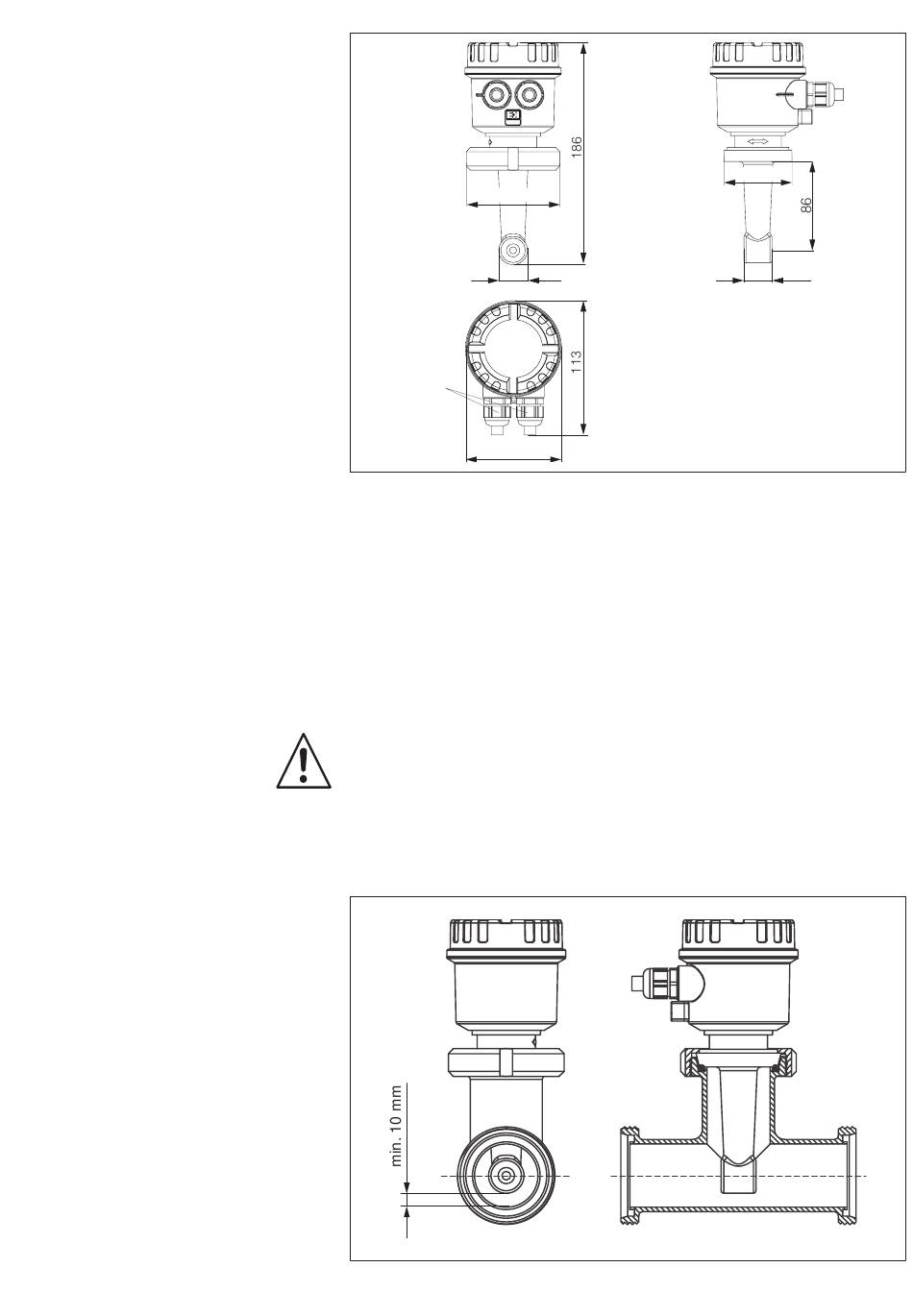

Abmessungen
Abmessungen
CLD 133
links:
mit Überwurf-
mutter
rechts:
ohne Überwurf-
mutter
Einbau
Rohrleitungs-
einbau CLD 133
∅ 90
Pg 13.5
94
Der Einbau des Kompaktgerätes SmarTec M CLD 133 erfolgt sehr einfach:
•
Setzen Sie das Gerät mit dem Sensor in die Öffnung der medienführen-
den Rohrleitung oder den Tank ein. In strömenden Medien sollte die Sen-
soröffnung möglichst in der Mitte des lichten Rohrdurchmessers platziert
sein.
•
Beachten Sie auf jeden Fall den Mindestabstand von 10 mm von der Rohr-
leitungswand.
•
Richten Sie das Gerät durch Drehen so aus, dass der Doppelpfeil in
Strömungsrichtung weist. Dadurch befindet sich die Öffnung des Sensors
in Strömungssrichtung.
•
Ziehen Sie die Überwurfmutter an.
Warnung!
•
Achten Sie auf geraden Einbau. Vermeiden Sie ein Verkanten des Gewin-
des, um die Stabilität der Messstelle bei durckbeaufschlagten Prozessen
zu gewährleisten.
3
28
∅ 66
27,5
LD133-03.CDR
LD133-02.CDR
