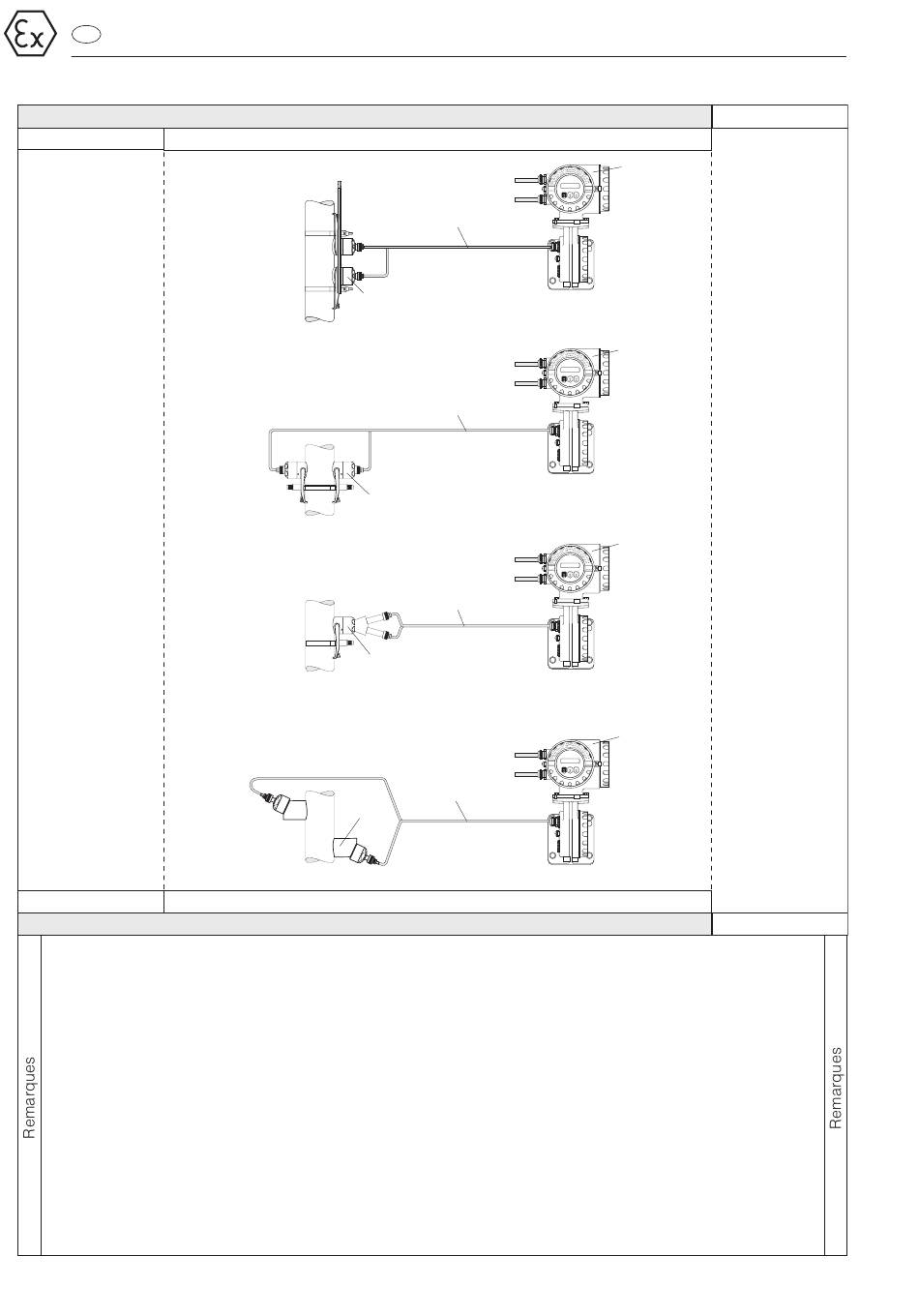

fr
II2G (ATEX)
Zone 1
➀
Transmetteur
Prosonic Flow DMU 93 en:
II3G EEx nAC [L] IIB T4 X (ATEX)
Boîtier standard PRO-LINE en IP 67
➁
Clamp On capteurs de débit
Prosonic Flow DDU 10 en:
II3G EEx nL IIC/IIB (ATEX)
Boîtier du capteur en IP 68
➂
Clamp On capteurs de vitesse du son
Prosonic Flow DDU 18 en:
II3G EEx nL IIC/IIB (ATEX)
Boîtier du capteur en IP 68
2
Zone explosible
➁
Clamp On capteur de débit
DDU 10
➂
Clamp On capteur de vitesse du son
DDU 18
➃
Clamp On épaisseur de paroi
capteur de mesure
DDU 19
➄
Capteur à insertion à souder DDU 15
Zone explosible
II3G (ATEX)
➅
PROSONIC FLOW DMU 93
➅
PROSONIC FLOW DMU 93
➅
PROSONIC FLOW DMU 93
➅
PROSONIC FLOW DMU 93
Zone 2
➃
Clamp On épaisseur de paroi capteur de mesure
Prosonic Flow DDU 19 en:
II3G EEx nL IIC/IIB (ATEX)
Boîtier du capteur en IP 66
➄
Capteur à insertion à souder
Prosonic Flow DDU 15 en:
II3G EEx nL IIC/IIB (ATEX)
Boîtier du capteur en IP 68
➅
La longueur max. admissible du câble est de 30 m. Pour la
liaison entre l'électronique et les capteurs il n'est permis d'utiliser
que les câbles préconfectionnés livrés par Endress+Hauser.
Les câbles endommagés doivent être remplacés.
Prosonic Flow DMU 93
Zone sûre
➀
➀
➀
➀
Zone sûre
