RD 29937/06.05
VT 3013 und VT 3014

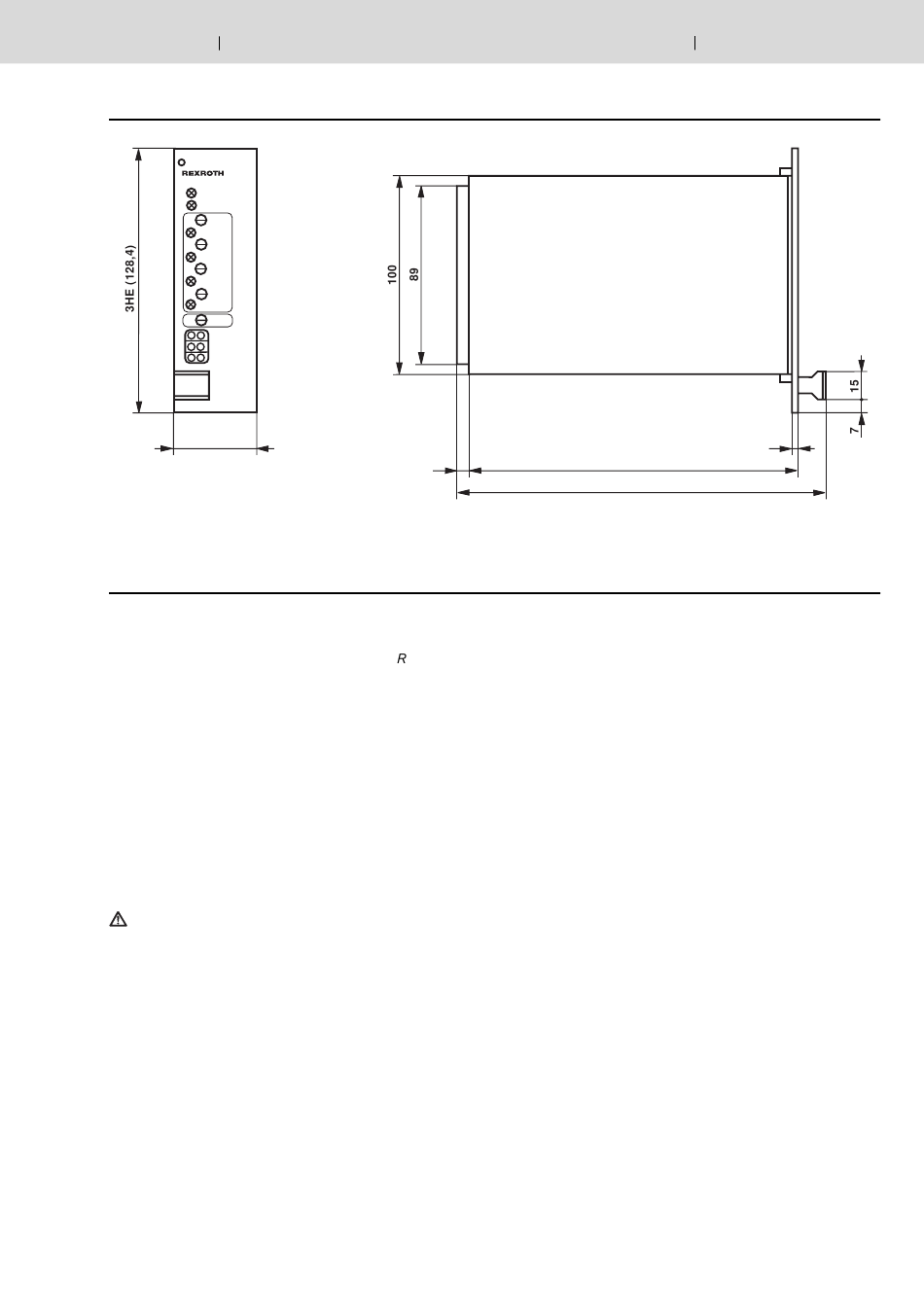

Geräteabmessungen (Nennmaße in mm)
H11
H12
R1
H1
R2
H2
R3
H3
R4
H4
t
w
I
B
I
A
VT
301x
8TE (40,3)
Projektierungs- / Wartungshinweise / Zusatzinformationen
– Die Verstärkerkarte darf nur im spannungslosen Zustand gezogen oder gesteckt werden!
– Zum Anschluss der Magnete dürfen keine Stecker mit Freilaufdioden oder LED - Anzeigen verwendet werden!
– Messungen an der Karte nur mit Instrumenten
– Messnull (M0) ist um +9 V gegenüber 0 V - Betriebsspannung angehoben und nicht potentialgetrennt, d.h. –9 V geregelte
Spannung 0 V - Betriebsspannung . Deshalb Messnull (M0) nicht mit 0 V - Betriebsspannung verbinden!
– Zum Schalten von Sollwerten Relais mit vergoldeten Kontakten verwenden (Kleinspannungen, Kleinströme)!
– Zum Schalten von Kartenrelais nur Kontakte mit einer Belastbarkeit von ca. 40 V, 50 mA verwenden!
Bei Ansteuerung von extern darf die Steuerspannung maximal 10 % Restwelligkeit haben!
– Sollwertleitungen immer abschirmen; Schirmung kartenseitig auf 0 V - Betriebsspannung legen, andere Seite offen
(Gefahr von Erdschleifen)!
Empfehlung:
Auch Magnetleitungen abschirmen!
Für Magnetleitungen bis 50 m Länge Kabeltyp LiYCY 1,5 mm
– Der Abstand zu Antennenleitungen, Funkgeräten und Radaranlagen muss mindestens 1 m betragen!
– Magnet- und Signalleitungen nicht in der Nähe von leistungsführenden Leitungen verlegen!
– Wegen des Ladestroms des Glättungskondensators auf der Karte müssen Vorsicherungen träge Charakteristik haben!
Achtung!
Bei Verwendung des Differenzeingangs müssen immer beide Eingänge gleichzeitig zu- oder abgeschaltet
werden!
7
> 100 kΩ durchführen!
i
2
Hydraulics Bosch Rexroth AG
165
186
verwenden. Bei größeren Längen bitte anfragen!
7/8
