RD 29937/06.05
VT 3013 und VT 3014
Funktionsbeschreibung (Fortsetzung)

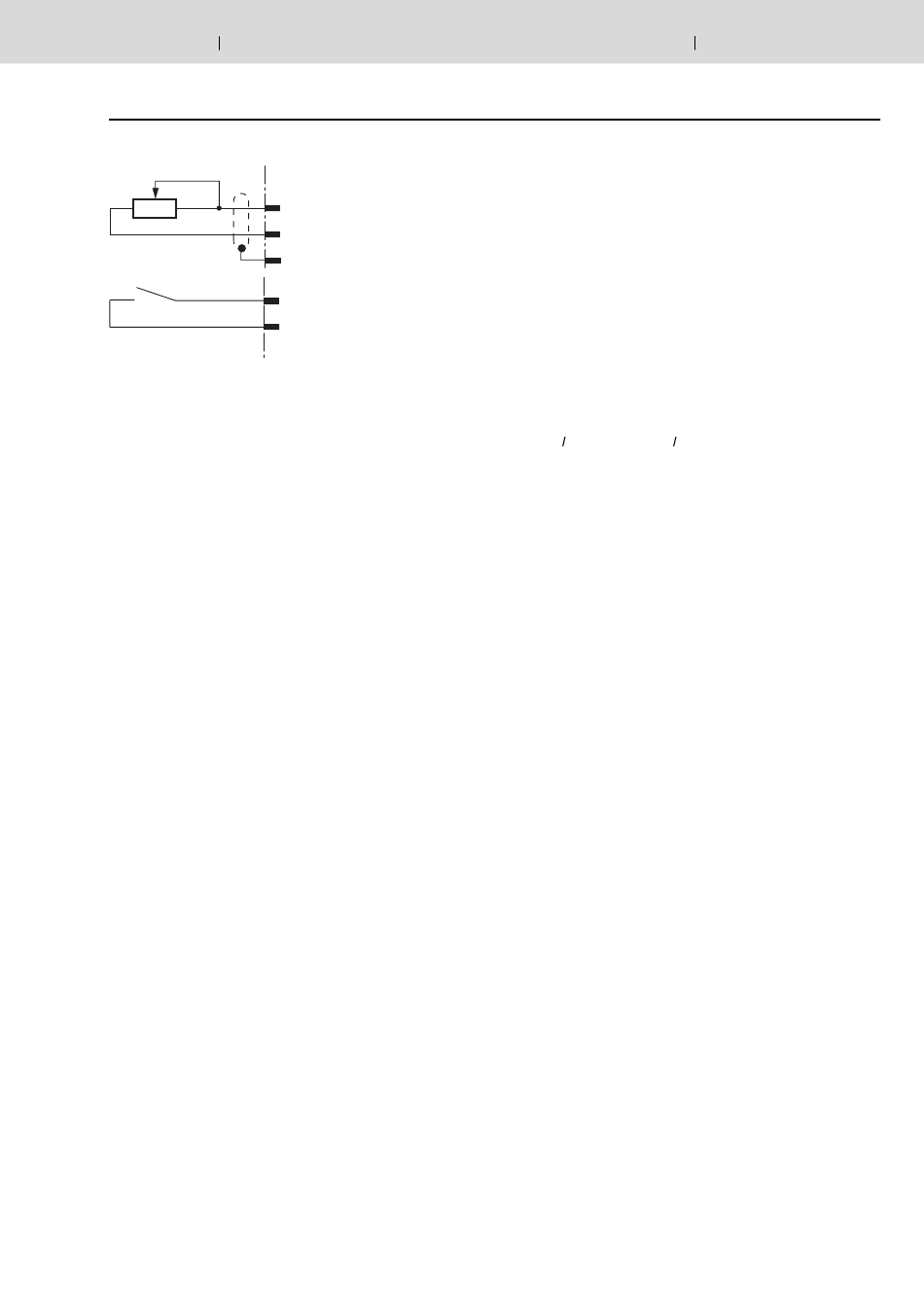

Externes Zeitpotentiometer und Rampe "Aus"
14a
500 K
14c
26a
14a
14c
Hinweis:
Bei der Verwendung eines externen Zeitpotentiometers muss
das interne Potentiometer für die Rampenzeit auf Maximum
stehen. Die maximale Rampenzeit verringert sich, weil der
Widerstand des externen Potentiometers zum internen
Potentiometer parallel geschaltet wird!
Durch Schalten von Relais K5 oder durch eine externe Brücke
wird die Rampenzeit auf ihren Minimalwert (ca. 30 ms) gesetzt.
Rampe „regelbar"
= 0 Ω
Zeit: min.
Zeit: max. = 500 kΩ
Rampe „Ein / Aus"
Hydraulics Bosch Rexroth AG
Das Ausgangssignal des Rampenbildners [4] geht parallel
auf den Summierer [6] und den Sprungfunktionsbildner [5].
Der Sprungfunktionsbildner erzeugt bei Sollwertspannungen
> ±1 % ein polaritätsabhängiges konstantes Sprungsignal, das
zum Ausgangssignal des Rampenbildners addiert wird. Diese
Sprungfunktion bewirkt ein schnelles Durchfahren der Null-
überdeckung des Ventils.
Das Ausgangssignal des Summierers [6] ist der Strom-Soll-
wert und wird den beiden Stromendstufen [7] und der Mess-
buchse "w" auf der Frontplatte der Karte zugeführt. Einem
Sollwert von 100 % entspricht eine Spannung von 6 V an der
Sollwert-Messbuchse. Ein positives Sollwertsignal am Eingang
des Verstärkers steuert die Endstufe für Magnet B, ein nega-
tives die Endstufe für Magnet A an. Wenn das Sollwertsignal
kleiner als ±1% (Sprungfunktion noch unwirksam) ist , fließt
ein Vorstrom von 50 mA durch beide Magnete. Die Istwerte
der Ströme durch die beiden Magnete können getrennt an den
Buchsen
(Magnet A) und
A
B
Hier entspricht einer Spannung von 1,5 V jeweils ein Strom von
1,5 A.
1)
= Bezugspotential für die Sollwerte 1 bis 5 ist M0 (Messnull).
[ ]
= Zuordnung zum Blockschaltbild
3/8
(Magnet B) gemessen werden.
