Meßeinrichtung; Funktion - Endress+Hauser probfit CPA 463S Betriebsanleitung

Wechselarmatur für ph-/ redox-messung
Inhaltsverzeichnis

Werbung

probfit CPA 463S

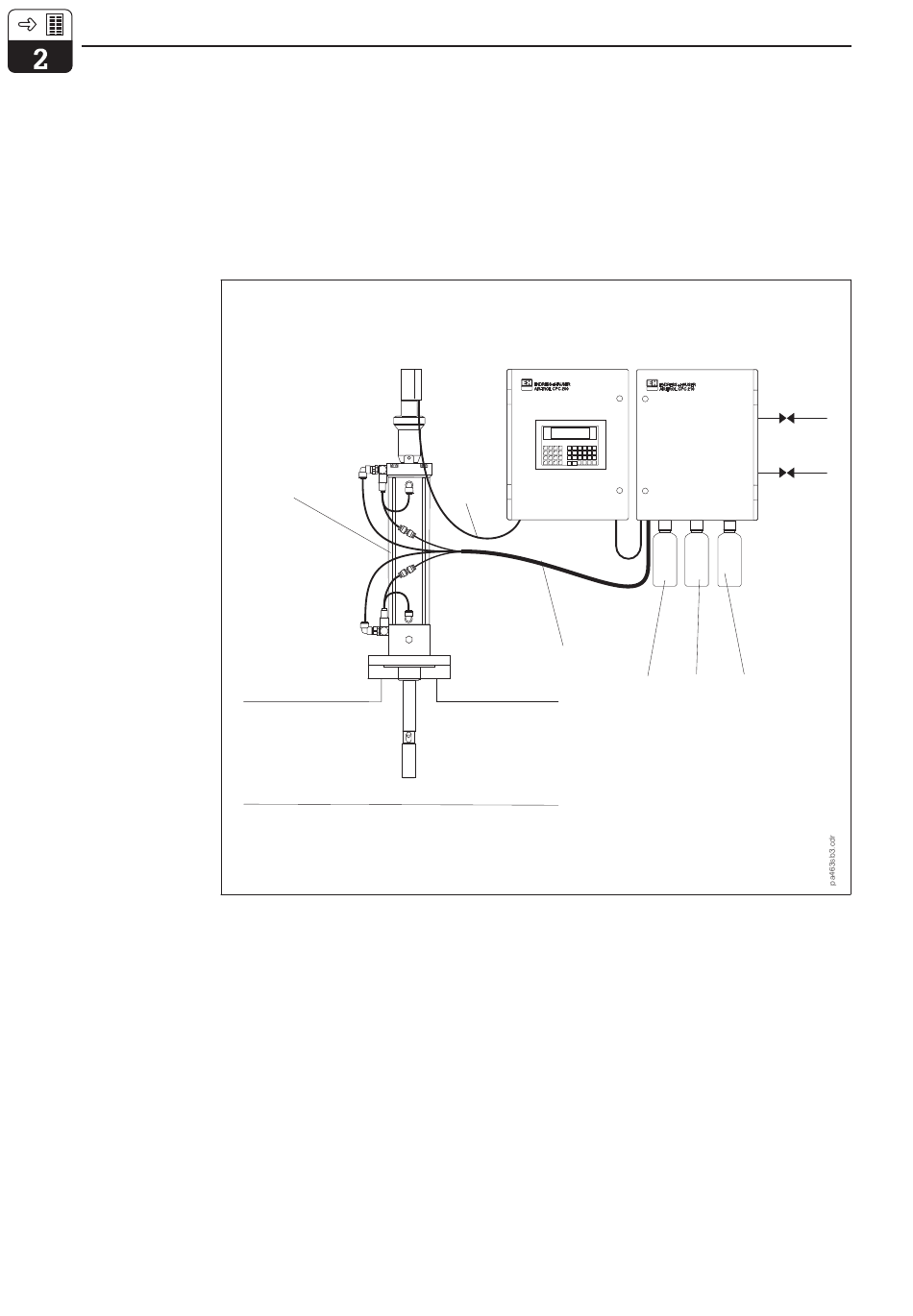

Bild 2.2
Beispiel eines kompletten
Meßsystems
4
2.3
Meßeinrichtung
Zu einer Meßeinrichtung gehören:
• die Armatur Probfit CPA 463S
• eine pH-/Redox-Elektrode, passend für die
Armatur und das zu messende Medium
• ein pH-/Redox-Meßgerät, z. B. CPC 200/210
Probfit-
Armatur
CPA 463S
2.4

Funktion

Die Schleusenarmaturen CPA 463S werden
über einen Losflansch montiert. Die Sonden-
führung mit der eingebauten pH-/Redox-Elek-
trode kann pneumatisch zum Messen in den
Prozeßraum ausgefahren, bzw. zum Kalibrie-
ren, Reinigen oder zum Elektrodenwechsel in
die Armatur eingefahren werden.
• Meßkabel CPK 7 (konfektioniert)
• Verbindungsschläuche für Kalibrier-
Pufferlösungen und Reiniger
pH-
Meßkabel
Steuereinheit
Multi-
schlauch-
Prozeßraum mit
Meßmedium
Im eingefahrenen Zustand wird die Armatur
durch einen Verschlußkolben zum Prozeß hin
abgeschottet. So lassen sich Reinigung,
Kalibrierung und Elektrodenwechsel ohne
eine Prozeßunterbrechung einfach durchfüh-
ren.
Gerätebeschreibung
Wasser-
Anschluß
4 ... 6 bar
Druckluft-
Anschluß
Pneumatikeinheit
4 ... 6 bar
Puffer 1
Puffer 2
Reinigungsmittel
Endress+Hauser
