Betätigung der Armatur
Probfit CPA 460
10
3.7
Betätigung der Armatur
•
Zum Öffnen der Armatur wird die Gewinde-
hülse um ca. 13 Umdrehungen im Uhrzeiger-
sinn (»auf«) bis zum Anschlag gedreht.
Damit hat die Elektrode Mediumskontakt
und die Armatur hat ihre Betriebsstellung
erreicht (siehe Bild 3.10,
•
Zum Schließen der Armatur wird die Gewinde-
hülse um ca. 13 Umdrehungen gegen den
Uhrzeigersinn (»zu«) bis zum Anschlag
gedreht. Dabei wird die Elektrode aus dem
Medium ins Innere der Armatur gezogen,
bis die Öffnung zwischen Einbauadapter
und Schutzkorbdeckel geschlossen ist.
Diese Endlage ist durch eine eingefräste Nut
unterhalb des Halteringes gekennzeichnet.
Die Armatur hat damit ihre Servicestellung
erreicht (siehe Bild 3.10,

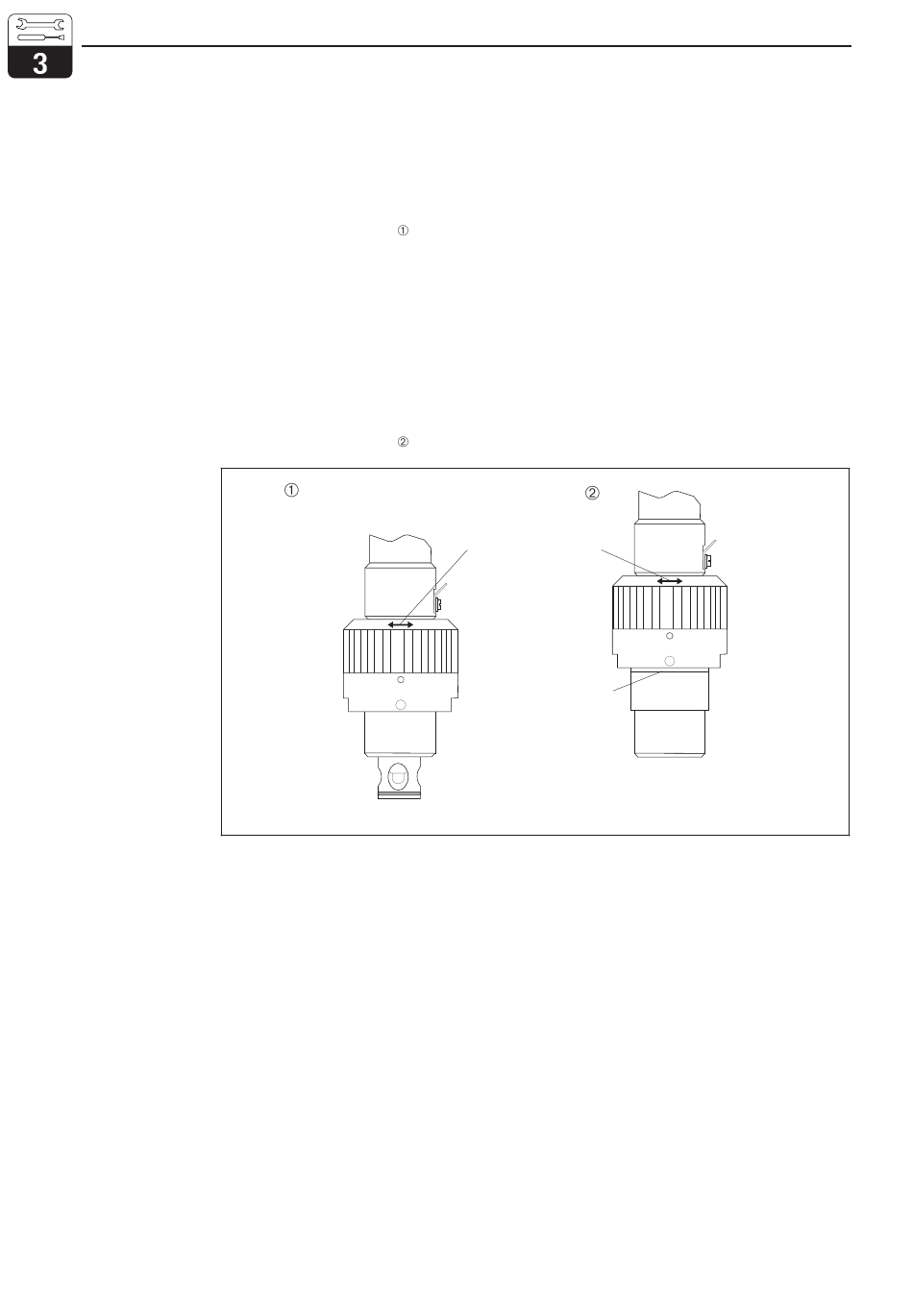

auf
Betriebsstellung
).
).
Drehrichtungsmarkierung
der Gewindehülse
zu
Eingefräste Nut
probfit CPA 460
auf
zu
Servicestellung
