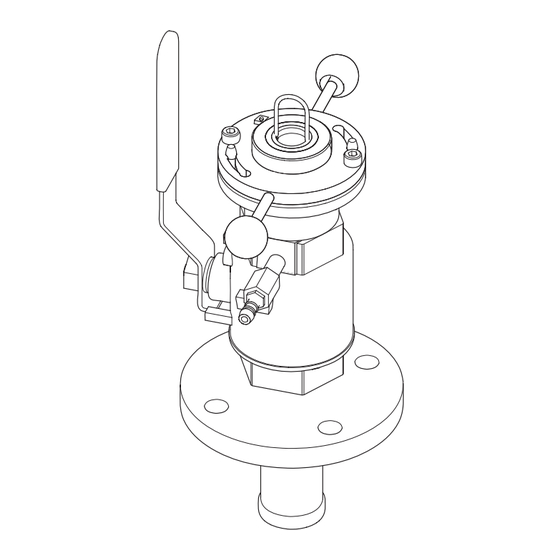

Endress+Hauser Cleanfit CPA451 Betriebsanleitung
Prozess-wechselarmatur
Vorschau ausblenden
Andere Handbücher für Cleanfit CPA451:
- Betriebsanleitung (28 Seiten) ,
- Betriebsanleitung (28 Seiten)
Verwandte Anleitungen für Endress+Hauser Cleanfit CPA451
Inhaltszusammenfassung für Endress+Hauser Cleanfit CPA451
- Seite 1 Betriebsanleitung Cleanfit CPA451 Prozess-Wechselarmatur BA343C/07/de/04.06 51512511...
- Seite 2 Abmessungen → Seite 24 ff. Umgebungs- und Prozessbedingungen, Gewicht, Materialien usw. Æ Æ Stichwortverzeichnis → Seite 26 Wichtige Begriffe und Stichworte zu den einzelnen Kapiteln finden Sie hier. Nutzen Sie das Stichwortverzeichnis, um schnell und gezielt Informationen zu finden. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Cleanfit CPA451 Inhaltsverzeichnis Sicherheitshinweise ....4 Bestimmungsgemäße Verwendung ... . . 4 Montage, Inbetriebnahme und Bedienung ..4 Betriebssicherheit . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Cleanfit CPA451 Sicherheitshinweise Bestimmungsgemäße Verwendung Die manuell betriebene Wechselarmatur Cleanfit CPA451 ist für den Einbau von pH- und Redox-Sensoren in Behälter und Rohrleitungen konzipiert. Durch die konstruktive Ausführung ist ein Betrieb in druckbeaufschlagten Systemen möglich (siehe Technische Daten). Eine andere als die beschriebene Verwendung stellt die Sicherheit von Personen und der gesamten Messeinrichtung in Frage und ist daher nicht zulässig. -
Seite 5: Sicherheitszeichen Und -Symbole
Cleanfit CPA451 Sicherheitshinweise Sicherheitszeichen und -symbole Warnung! Dieses Zeichen warnt vor Gefahren. Bei Nichtbeachten kann es zu schwerwiegenden Personen- oder Sachschäden kommen. Achtung! " Dieses Zeichen macht auf mögliche Störungen durch Fehlbedienung aufmerksam. Bei Nichtbeachten drohen Sachschäden. Hinweis! Dieses Zeichen weist auf wichtige Informationen hin. -
Seite 6: Identifizierung
Identifizierung Cleanfit CPA451 Identifizierung Typenschild Aus dem Bestellcode (order code) auf dem Typenschild können Sie die Armaturenausführung erkennen. Vergleichen Sie diese bitte mit Ihrer Bestellung. CLEANFIT CPA451 order code: CPA451-A3A serial no.: 2 11859 05C79 spec.: pressure: PN=10bar T=80°C a0005294 Abb. -
Seite 7: Montage
Cleanfit CPA451 Montage Montage Warenannahme, Transport, Lagerung • Achten Sie auf unbeschädigte Verpackung! Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. • Achten Sie auf unbeschädigten Inhalt! Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit. -
Seite 8: Prozessanschlüsse
Montage Cleanfit CPA451 3.2.2 Prozessanschlüsse 2" C07-CUA451xx-04-07-00-de-001.eps Abb. 5: Prozessanschlüsse Gewinde G2 innen Gewinde G2 innen mit Einschweißadapter Flansch DN 50 / PN 16 (nach EN 1092-1) und Flansch ANSI 2" / 150 lbs a: DN 50: Ø 125, ANSI 2": Ø 120,7 b: DN 50: Ø... -
Seite 9: Einbau
Der Zulauf zur Spülkammer sollte immer von unten erfolgen. Einbau 3.3.1 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Armatur Cleanfit CPA451 • pH- / Redoxelektrode Orbipac W CPF81/82 • Messumformer Liquisys M CPM223/253 C07-CPA451xx-14-07-00-xx-001.eps Abb. 9: Messeinrichtung mit CPA451... - Seite 10 Montage Cleanfit CPA451 3.3.2 Einbau der Armatur in den Prozess Montieren Sie den Handhebel (Pos. 1) an der Armatur. Bringen Sie die Armatur in die Position "Service" (Hubrohr in die Armatur eingefahren) und befestigen Sie die Armatur mittels ihres gewählten Prozessanschlusses am Behälter bzw. an der Rohrleitung.
- Seite 11 Cleanfit CPA451 Montage 3.3.4 Sensoreinbau Sie benötigen folgende Werkzeuge für den Sensoreinbau: • Innensechskantschlüssel 2,5 mm • Innensechskantschlüssel 6 mm C07-CXA451xx-11-07-06-xx-001.eps C07-CXA451xx-11-07-06-xx-002.eps C07-CXA451xx-11-07-06-xx-003.eps C07-CXA451xx-11-07-06-xx-004.eps Abb. 11: Abb. 12: Abb. 13: Abb. 14: Befestigungsschrau- Handgriffe Bajonett-Mutter Sensoraufnahme Bajonettverschluss Hubrohr Madenschraube Handhebel Lösen Sie die Befestigungsschrauben (Pos.
- Seite 12 Montage Cleanfit CPA451 C07-CPA451xx-11-07-06-xx-005.eps Abb. 15: Sensoraufnahme mit Innengewinde Sensor Gewindering Schrauben Sie den Gewindering (Abb. 15) auf den Sensor und dann den Sensor in das Innen- gewinde der Sensoraufnahme handfest ein. Drücken Sie die Sensoraufnahme zurück in das Hubrohr und schrauben Sie die Bajonett-Mut- ter im Uhrzeigersinn auf.
-
Seite 13: Einbaukontrolle
Cleanfit CPA451 Montage Einbaukontrolle • Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit. • Stellen Sie sicher, dass sich die Schläuche der (optionalen) Spülwasseranschlüsse nicht ohne Kraftaufwand entfernen lassen. Diese Leitungen stehen in offenem Kontakt zum Medium und müssen entsprechend gesichert werden. -
Seite 14: Bedienung
Bedienung Cleanfit CPA451 Bedienung Erste Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: • alle Dichtungen korrekt sitzen (an der Armatur und am Prozessanschluss) • der Sensor richtig eingebaut und angeschlossen ist • der Wasseranschluss an den Spülanschlüssen korrekt ist (wenn vorhanden). -
Seite 15: Betrieb Der Armatur
Cleanfit CPA451 Bedienung Betrieb der Armatur Warnung! • Sie können die Wechselarmatur nur bis zu einem Druck von 2 bar manuell bedienen! Ist der Prozessdruck höher, müssen Sie den Prozess abschalten bevor Sie die Armatur verfahren! • Lösen Sie die Befestigungsschrauben nie bei Prozessdrücken über 2 bar! •... -
Seite 16: Wartung
Wartung Cleanfit CPA451 Wartung Warnung! Verletzungsgefahr! Vor jeder Wartungsmaßnahme, die Sie an der Armatur vornehmen wollen, stellen Sie sicher, dass die Prozessleitung und der Behälter drucklos, leer und gespült sind. Bringen Sie die Armatur in die Position "Service". Reinigung der Armatur Für stabile, sichere Messungen müssen Armatur und Sensor regelmäßig gereinigt werden. -
Seite 17: Reinigungsmittel
Cleanfit CPA451 Wartung Reinigungsmittel Die Auswahl des Reinigungsmittels ist abhängig vom Grad und der Art der Verschmutzung. Die häufigsten Verschmutzungen und die geeigneten Reinigungsmittel finden Sie in der folgenden Tabelle. Art der Verschmutzung Reinigungsmittel Fette und Öle Tensidhaltige (alkalische) Mittel oder wasserlösliche organische Lösemittel (halogenfrei, z.B. -
Seite 18: Zubehör
Zubehör Cleanfit CPA451 Zubehör Zubehörkits • Kugelhahn für Spülkammer als Spülanschluss in Ergänzung zu dem oder als Ersatz für den mitgelieferten Entlüftungskugelhahn; Best.-Nr. 51512982 • O-Ringsatz Viton + FPM; Best.-Nr. 51512981 Sensoren • Orbipac W CPF81/82 Kompaktelektrode für pH- und Redoxpotenzial-Messungen Anwendungsbereich: Abwasserreinigung, Trink- und Brauchwasseraufbereitung Bestellung nach Produktstruktur, s. -
Seite 19: Konturschablonen
Cleanfit CPA451 Zubehör Konturschablonen • Konturschablonen für Einschweißstutzen; Best.-Nr. 51513623 Dokumentation • Technische Information Orbipac W CPF81/82, TI191C/07 Endress+Hauser... -
Seite 20: Störungsbehebung
Daten genannten Spezifikationen entsprechen. Tauschen Sie alle anderen beschädigten Teile sofort aus. Zur Bestellung nutzen Sie bitte die Kapitel "Zubehör" und "Ersatzteile" oder wenden Sie sich an Ihre Endress+Hauser-Vertriebszentrale. Austausch von Dichtungen • Halten Sie die Dichtflächen der Armatur schmutzfrei. - Seite 21 Cleanfit CPA451 Störungsbehebung Warnung! • Schützen Sie sich beim Hantieren mit mediumberührenden Teilen vor Mediumsresten und erhöhten Temperaturen. Tragen Sie Schutzhandschuhe und Schutzbrille. Sie benötigen folgende Materialien und Werkzeuge: • Teflonband • Fett (z. B. Syntheso Glep 1) • Innensechskantschlüssel 2,5 mm •...
-
Seite 22: Ersatzteilkits
Störungsbehebung Cleanfit CPA451 Ersatzteilkits C07-CPA451xx-09-07-06-xx-001.eps Abb. 21: Ersatzteile (alle Armaturenausführungen) Pos. 1 (Mutter Bajonettverschluss) und Pos. 14 (Blindstopfen) sind nur im Lieferumfang, keine Ersatzteile! Hinweis! Bitte entnehmen Sie nachfolgender Tabelle die Bestellnummern der Ersatzteilkits anhand der Positionsnummern in Abb. 21. -
Seite 23: Rücksendung
Cleanfit CPA451 Störungsbehebung Pos.Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Kugelgriff mit Bolzen 51513168 je 2 Stück Sensoraufnahme für CPF 81 (inkl. O-Ring Viton) 51513161 Für Armaturen-Ausführung: – langer Hub, Eintauchtiefe ca. 270 mm Hubrohr (inkl. O-Ring FPM) 51513156 Für Armaturen-Ausführung: –... -
Seite 24: Technische Daten
Technische Daten Cleanfit CPA451 Technische Daten Umgebungsbedingungen Umgebungstemperatur 0 ... 50 °C Prozessbedingungen max. 10 bar " Achtung! Mediumsdruck • Für das manuelle Verfahren der Armatur darf der Mediumsdruck max. 2 bar sein! • Berücksichtigen Sie auch die Prozessbedingungen des eingesetzten Sensors! 0 ... -
Seite 25: Konstruktiver Aufbau
Cleanfit CPA451 Technische Daten Konstruktiver Aufbau Bauform, Maße s. Kapitel "Montage" Gewicht 8 - 11 kg (je nach Ausführung) Viton (Dichtungen) Materialien nichtrostender Stahl 1.4404 (mediumsberührend) vernickeltes Messing (Entlüftungshahn bzw. Spülanschluss) Materialien nichtrostender Stahl 1.4404 (nicht mediumsberührend) Spülanschlussstutzen 2 x G1/8 (innen) Anschlussmöglichkeiten:... -
Seite 26: Stichwortverzeichnis
Cleanfit CPA451 Stichwortverzeichnis Abmessungen........7 Messeinrichtung ....... . . 9 Anschluss Messen. - Seite 28 www.endress.com/worldwide BA343C/07/de/04.06 Printed in Germany / FM+SGML 6.0 / DT 51512511...
