probfit CPA 460
3.5
Nachrüstung
Die Armatur Probfit CPA 460 kann auch in
einen bereits vorhandenen Adapter DN 25
montiert werden. Die für die Montage erforder-
lichen Bohrungen müssen wie folgt nachträg-

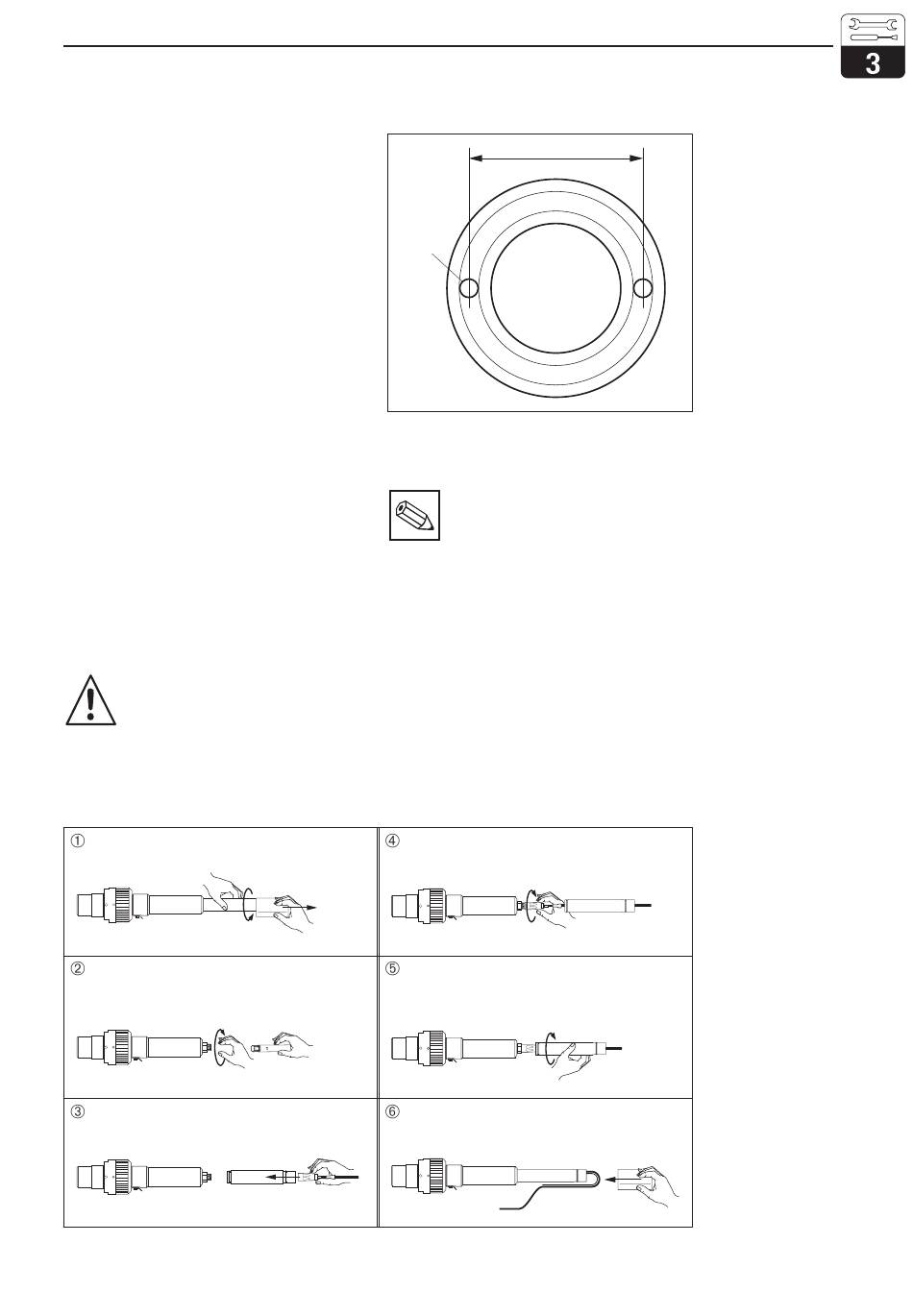

lich gebohrt werden (siehe Bild 3.8):
•
Gewindering auf Einbauadapter bis zum
Anschlag aufschrauben
Mit Spiralbohrer ∅ 3,2 mm durch Gewinde-
•
löcher (M4) anbohren
•
Gewindering wieder abschrauben
Abschließend mit Spiralbohrer ∅ 4,2 mm an
•
angebohrten Positionen 2 mm tief bohren.
3.6
Elektrodeneinbau oder -wechsel und Messkabelmontage
Einbaubar sind pH-/Redox-Elektroden mit
Gewindesteckkopf Pg 13,5, Schaftlänge
225 mm und Schaftdurchmesser 12 mm.
Die Abdichtung der Elektrode erfolgt
•
am Gewindesteckkopf über einen O-Ring
und einen Druckring
•
am unteren Ende des Schafts über den in die
Bohrung der Armatur eingesetzten O-Ring.
Warnung:
Einbau und Wechsel der Elektrode
sowie Inbetriebnahme dürfen nur
bei geschlossener Armatur erfolgen.
Die Armatur ist also vorher in Service-
stellung zu bringen (siehe Kap. 3.7).
Spritzschutzkappe abziehen und Schutzhülse
abschrauben.
Elektrode handfest in die Elektrodenführung schrauben
und dann mit einem Steckschlüssel (SW 17) um ¼ Um-
drehung festziehen.
Messkabel mit dem Elektrodenstecker durch die Schutz-
hülse führen.
Endress+Hauser
∅ 4,2
+0,1
Tiefe 2
Hinweis:
•
Die Elektrode muss vor dem Ein-
schrauben gleitfähig gemacht
werden. Dazu reicht Befeuchten
mit Wasser.
•
Beim Einbau der Elektrode ist
auf richtigen Sitz und Sauberkeit
beider O-Ringe zu achten.
Elektrodenstecker mit dem Gewindesteckkopf der
Elektrode verschrauben.
MOUNT01.CDR
Schutzhülse wieder aufschrauben.
MOUNT02.CDR
Messkabel biegen und Spritzschutzkappe aufstecken.
MOUNT03.CDR
+0,2
32
Bild 3.8
PA460B22.CDR
MOUNT04.CDR
MOUNT05.CDR
Bild 3.9
MOUNT06.CDR
Installation
PA460D03.CHP
Draufsicht auf
Einbauadapter DN 25
Elektrodeneinbau und
Messkabelmontage
9
