LinkRunner AT 1000/2000 Network Auto-Tester
Bedienungshandbuch
Der HOME-Bildschirm (Startbildschirm)
A
B
C
G

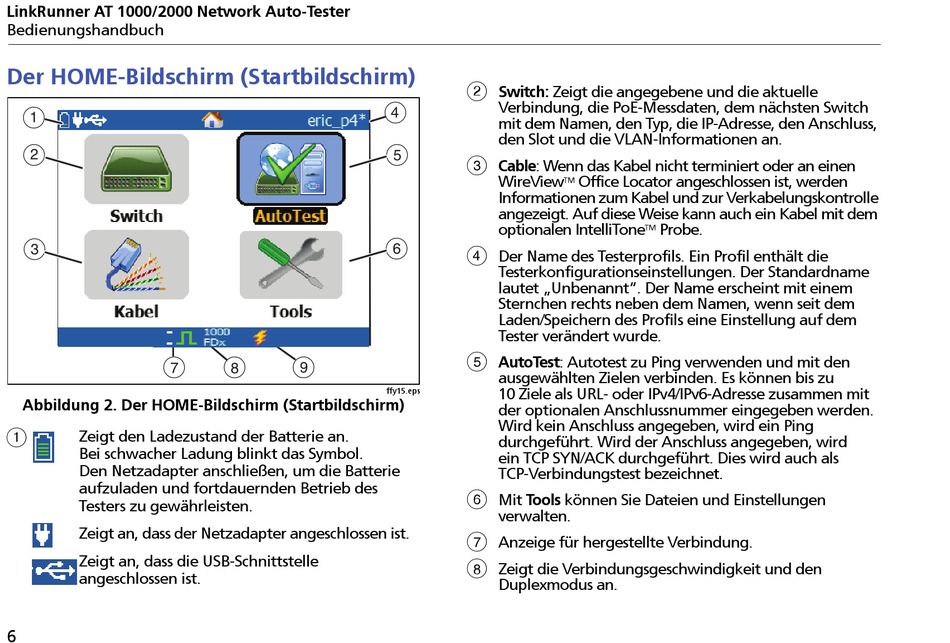

Abbildung 2. Der HOME-Bildschirm (Startbildschirm)
Zeigt den Ladezustand der Batterie an.
Bei schwacher Ladung blinkt das Symbol.
Den Netzadapter anschließen, um die Batterie
aufzuladen und fortdauernden Betrieb des
Testers zu gewährleisten.
Zeigt an, dass der Netzadapter angeschlossen ist.
Zeigt an, dass die USB-Schnittstelle
angeschlossen ist.
6
D
E
F
H
I
ffy15.eps
Switch: Zeigt die angegebene und die aktuelle
Verbindung, die PoE-Messdaten, dem nächsten Switch
mit dem Namen, den Typ, die IP-Adresse, den Anschluss,
den Slot und die VLAN-Informationen an.
Cable: Wenn das Kabel nicht terminiert oder an einen
WireView
Office Locator angeschlossen ist, werden
TM
Informationen zum Kabel und zur Verkabelungskontrolle
angezeigt. Auf diese Weise kann auch ein Kabel mit dem
optionalen IntelliTone
TM
Der Name des Testerprofils. Ein Profil enthält die
Testerkonfigurationseinstellungen. Der Standardname
lautet „Unbenannt". Der Name erscheint mit einem
Sternchen rechts neben dem Namen, wenn seit dem
Laden/Speichern des Profils eine Einstellung auf dem
Tester verändert wurde.
AutoTest: Autotest zu Ping verwenden und mit den
ausgewählten Zielen verbinden. Es können bis zu
10 Ziele als URL- oder IPv4/IPv6-Adresse zusammen mit
der optionalen Anschlussnummer eingegeben werden.
Wird kein Anschluss angegeben, wird ein Ping
durchgeführt. Wird der Anschluss angegeben, wird
ein TCP SYN/ACK durchgeführt. Dies wird auch als
TCP-Verbindungstest bezeichnet.
Mit Tools können Sie Dateien und Einstellungen
verwalten.
Anzeige für hergestellte Verbindung.
Zeigt die Verbindungsgeschwindigkeit und den
Duplexmodus an.
Probe.
