Gesamten Zeitbereich anzeigen
Wenn der Zeitbereich nicht komplett im Oszilloskop angezeigt wird, können die
Zeitachsen angepasst werden, um den kompletten Zeitbereich anzuzeigen.
Zur Anpassung von Signalen zoomen
Wenn ein Signal nicht komplett im Streifen des Oszilloskops angezeigt wird,
kann die Werte-Achse angepasst werden, um den kompletten Werte-Bereich
anzuzeigen. Führen Sie eine der folgenden Aktionen durch:
5.2.4

Streifen verwenden

Die Signale im Oszilloskop können zur besseren Übersicht auf analoge und boo-
lesche Streifen verteilt werden. Nach der Auswahl der Signale wird dem Oszil-
loskop entsprechend der gewählten Signale ein analoger Abschnitt, die
MDA V8.5 - Benutzerhandbuch

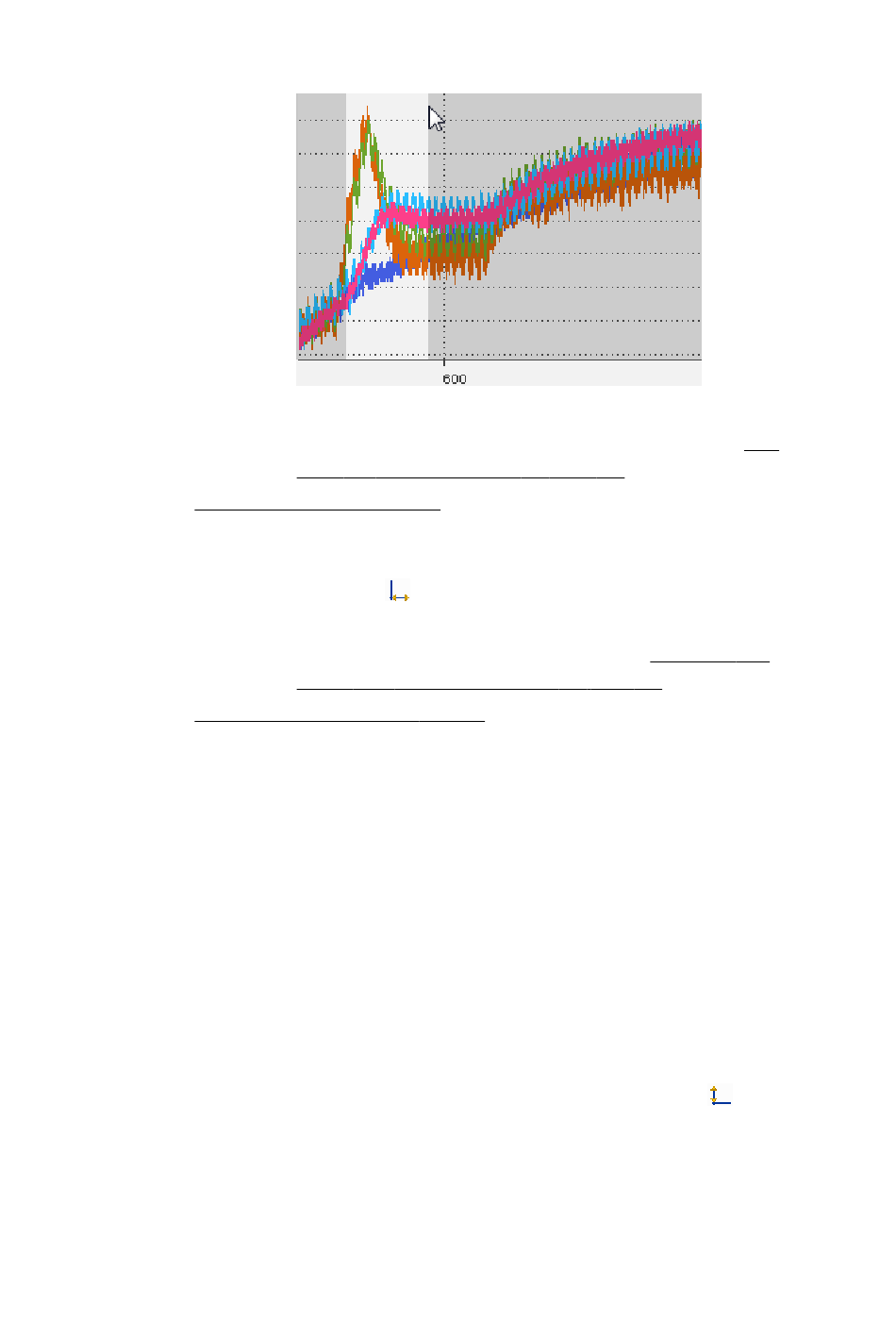

Wenn Sie tief hineinzoomen, werden Messpunktmarker angezeigt.
Um das Aussehen der Messpunktmarker zu ändern, siehe "Aus-
sehen des Signals definieren" auf Seite 104.
1. Klicken Sie .
Alternativ können Sie diese Aktion mit dem Zeitschieber aus-
führen. Weitere Informationen finden Sie unter "Gesamten Zeit-
bereich einer Messdatei anzeigen" auf Seite 129.
1. Um ausgewählte Signale anzupassen, rechtsklicken Sie die Signal-
liste oder ein Signal direkt im Streifen.
2. Im Kontextmenü klicken Sie Werteachse ausgewählter Signale
anpassen.
oder
1. Um alle Signale eines bestimmten Streifens oder einer Wer-
teachse, rechtsklicken Sie den Streifen oder die Werteachse.
2. Im Kontextmenü klicken Sie Werteachse anpassen.
oder
1. Um alle Signale aller Streifen anzupassen, klicken Sie
5 Instrumente
.
91
