ETAS

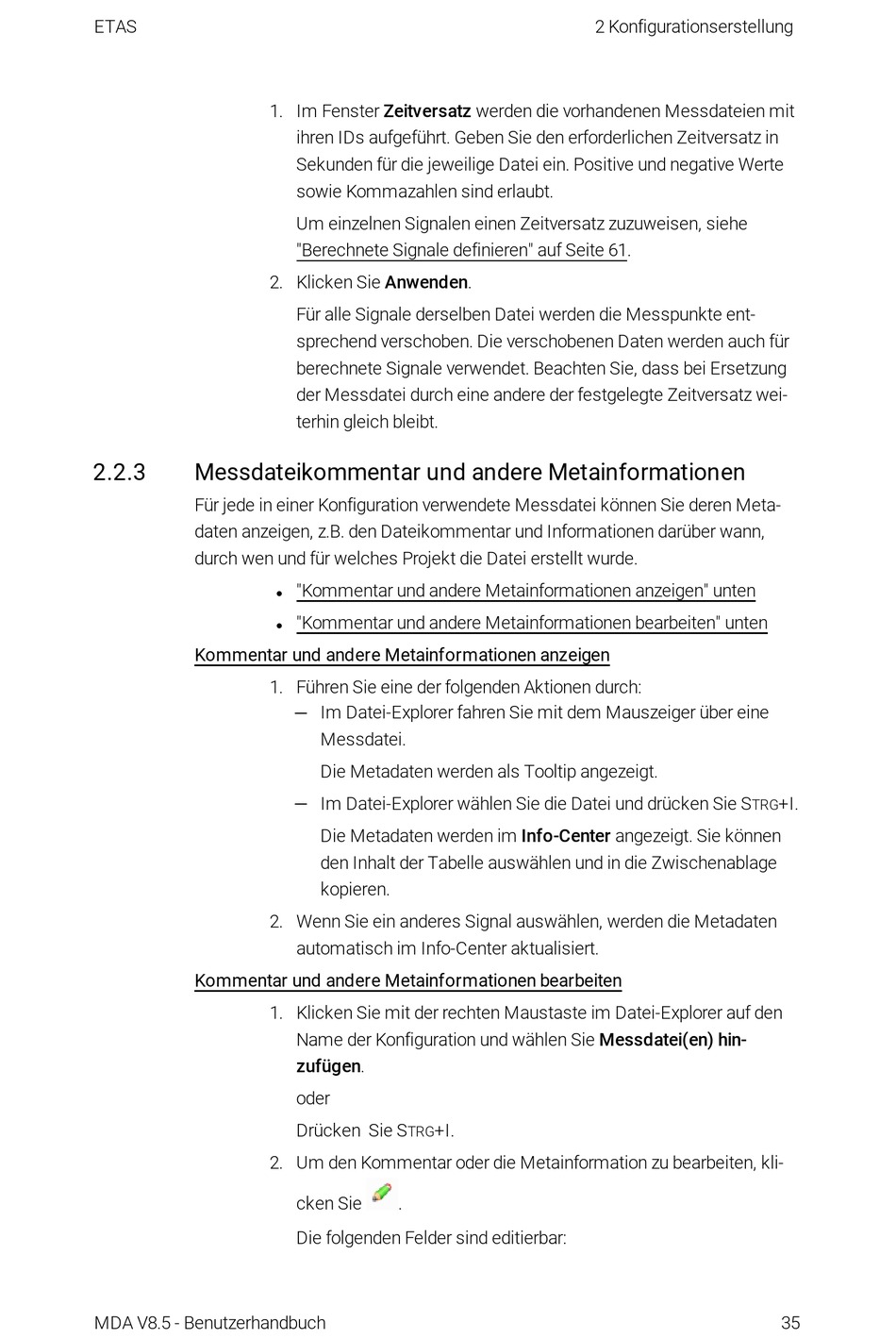

2.2.3
Messdateikommentar und andere Metainformationen
Für jede in einer Konfiguration verwendete Messdatei können Sie deren Meta-
daten anzeigen, z.B. den Dateikommentar und Informationen darüber wann,
durch wen und für welches Projekt die Datei erstellt wurde.
Kommentar und andere Metainformationen anzeigen
Kommentar und andere Metainformationen bearbeiten
MDA V8.5 - Benutzerhandbuch
1. Im Fenster Zeitversatz werden die vorhandenen Messdateien mit
ihren IDs aufgeführt. Geben Sie den erforderlichen Zeitversatz in
Sekunden für die jeweilige Datei ein. Positive und negative Werte
sowie Kommazahlen sind erlaubt.
Um einzelnen Signalen einen Zeitversatz zuzuweisen, siehe
"Berechnete Signale definieren" auf Seite 61.
2. Klicken Sie Anwenden.
Für alle Signale derselben Datei werden die Messpunkte ent-
sprechend verschoben. Die verschobenen Daten werden auch für
berechnete Signale verwendet. Beachten Sie, dass bei Ersetzung
der Messdatei durch eine andere der festgelegte Zeitversatz wei-
terhin gleich bleibt.
"Kommentar und andere Metainformationen anzeigen" unten
l
"Kommentar und andere Metainformationen bearbeiten" unten
l
1. Führen Sie eine der folgenden Aktionen durch:
Im Datei-Explorer fahren Sie mit dem Mauszeiger über eine
Messdatei.
Die Metadaten werden als Tooltip angezeigt.
Im Datei-Explorer wählen Sie die Datei und drücken Sie S
Die Metadaten werden im Info-Center angezeigt. Sie können
den Inhalt der Tabelle auswählen und in die Zwischenablage
kopieren.
2. Wenn Sie ein anderes Signal auswählen, werden die Metadaten
automatisch im Info-Center aktualisiert.
1. Klicken Sie mit der rechten Maustaste im Datei-Explorer auf den
Name der Konfiguration und wählen Sie Messdatei(en) hin-
zufügen.
oder
Drücken Sie S
+I.
TRG
2. Um den Kommentar oder die Metainformation zu bearbeiten, kli-
cken Sie
.
Die folgenden Felder sind editierbar:
2 Konfigurationserstellung
TRG
+I.
35
