ETAS
3.5

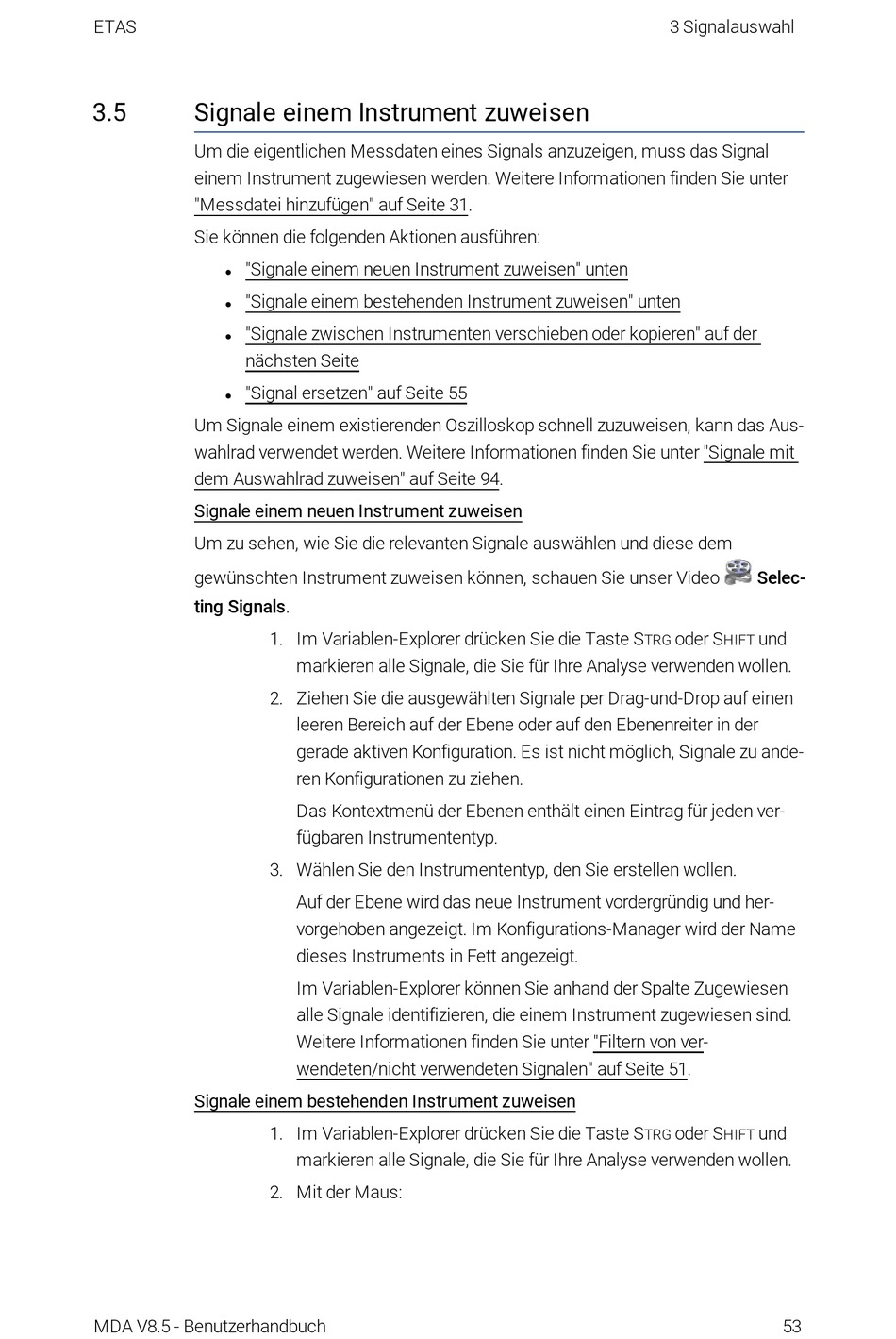

Signale einem Instrument zuweisen
Um die eigentlichen Messdaten eines Signals anzuzeigen, muss das Signal
einem Instrument zugewiesen werden. Weitere Informationen finden Sie unter
"Messdatei hinzufügen" auf Seite 31.
Sie können die folgenden Aktionen ausführen:
"Signale einem neuen Instrument zuweisen" unten
l
"Signale einem bestehenden Instrument zuweisen" unten
l
"Signale zwischen Instrumenten verschieben oder kopieren" auf der
l
nächsten Seite
"Signal ersetzen" auf Seite 55
l
Um Signale einem existierenden Oszilloskop schnell zuzuweisen, kann das Aus-
wahlrad verwendet werden. Weitere Informationen finden Sie unter "Signale mit
dem Auswahlrad zuweisen" auf Seite 94.
Signale einem neuen Instrument zuweisen
Um zu sehen, wie Sie die relevanten Signale auswählen und diese dem
gewünschten Instrument zuweisen können, schauen Sie unser Video
ting Signals.
Signale einem bestehenden Instrument zuweisen
MDA V8.5 - Benutzerhandbuch
1. Im Variablen-Explorer drücken Sie die Taste S
markieren alle Signale, die Sie für Ihre Analyse verwenden wollen.
2. Ziehen Sie die ausgewählten Signale per Drag-und-Drop auf einen
leeren Bereich auf der Ebene oder auf den Ebenenreiter in der
gerade aktiven Konfiguration. Es ist nicht möglich, Signale zu ande-
ren Konfigurationen zu ziehen.
Das Kontextmenü der Ebenen enthält einen Eintrag für jeden ver-
fügbaren Instrumententyp.
3. Wählen Sie den Instrumententyp, den Sie erstellen wollen.
Auf der Ebene wird das neue Instrument vordergründig und her-
vorgehoben angezeigt. Im Konfigurations-Manager wird der Name
dieses Instruments in Fett angezeigt.
Im Variablen-Explorer können Sie anhand der Spalte Zugewiesen
alle Signale identifizieren, die einem Instrument zugewiesen sind.
Weitere Informationen finden Sie unter "Filtern von ver-
wendeten/nicht verwendeten Signalen" auf Seite 51.
1. Im Variablen-Explorer drücken Sie die Taste S
markieren alle Signale, die Sie für Ihre Analyse verwenden wollen.
2. Mit der Maus:
3 Signalauswahl
Selec-
oder S
und
TRG
HIFT
oder S
und
TRG
HIFT
53
