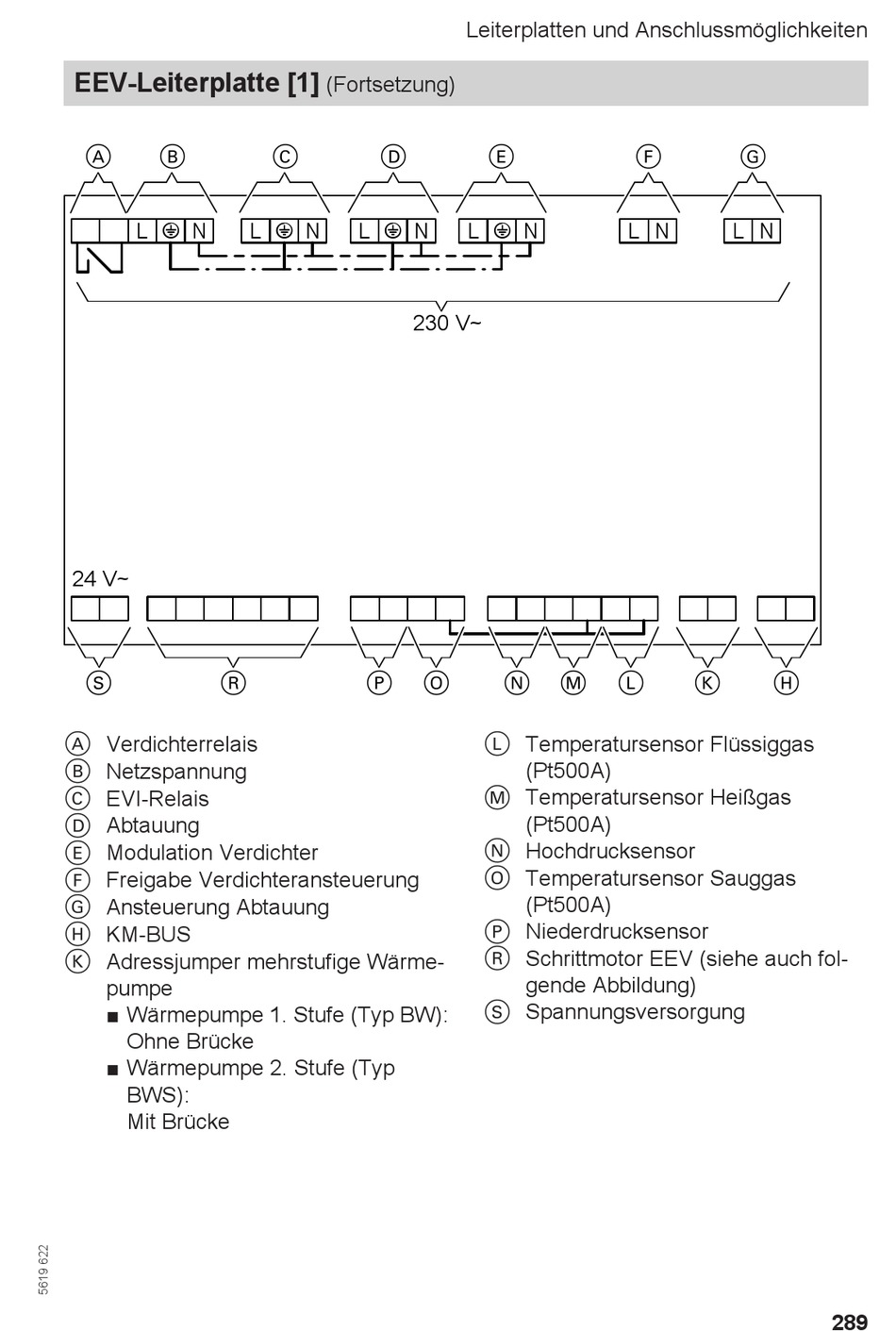

EEV-Leiterplatte [1]
A B
L N
?
24 V~
S R
A Verdichterrelais
B Netzspannung
C EVI-Relais
D Abtauung
E Modulation Verdichter
F Freigabe Verdichteransteuerung
G Ansteuerung Abtauung
H KM-BUS
K Adressjumper mehrstufige Wärme-
pumpe
■ Wärmepumpe 1. Stufe (Typ BW):
Ohne Brücke
■ Wärmepumpe 2. Stufe (Typ
BWS):
Mit Brücke
(Fortsetzung)
C D
L N L N
? ?
230 V~
P
Leiterplatten und Anschlussmöglichkeiten
E
L N
?
O N M
L Temperatursensor Flüssiggas
(Pt500A)
M Temperatursensor Heißgas
(Pt500A)
N Hochdrucksensor
O Temperatursensor Sauggas
(Pt500A)
P Niederdrucksensor
R Schrittmotor EEV (siehe auch fol-
gende Abbildung)
S Spannungsversorgung
F G
L N L N
L K H
