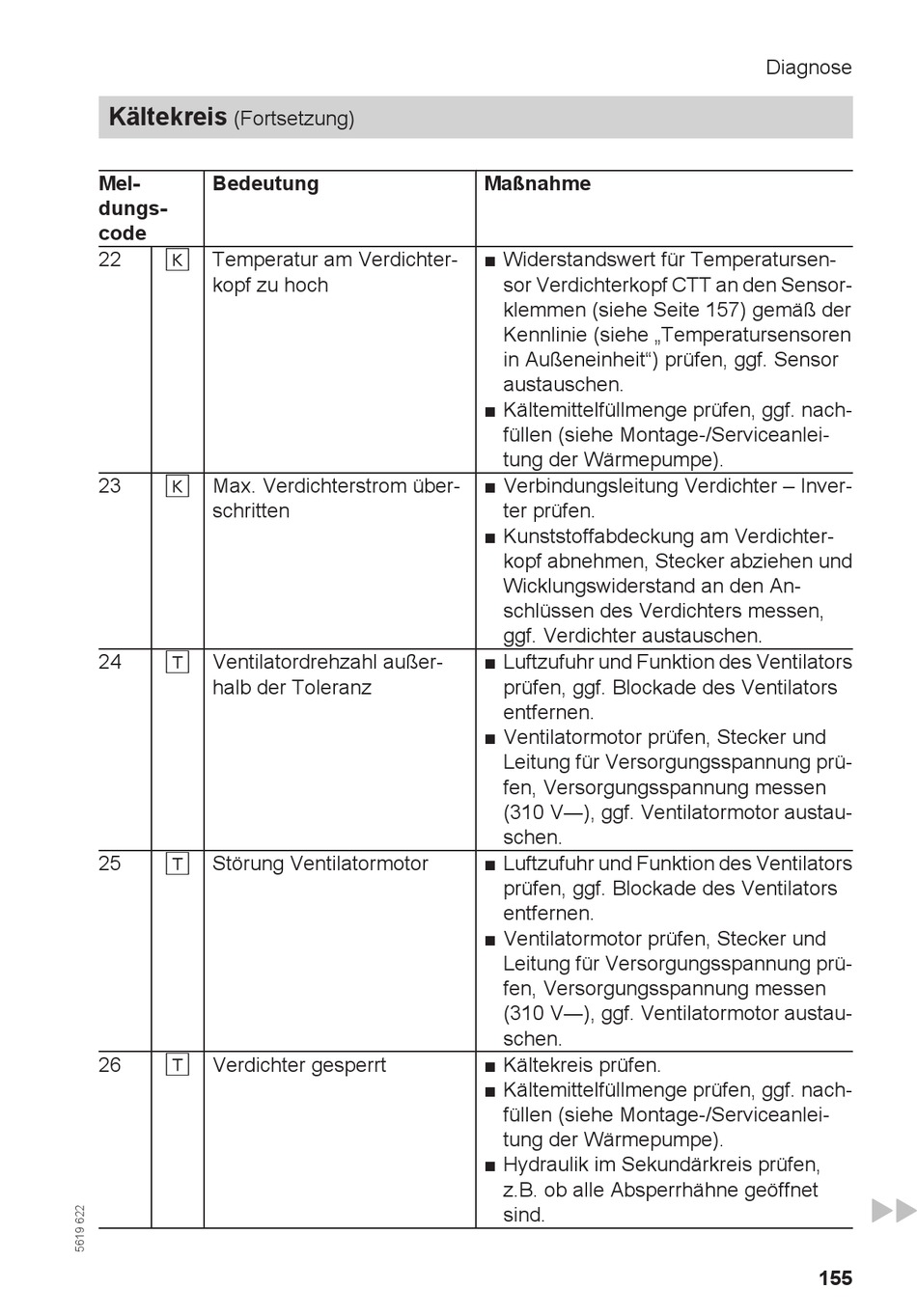

Viessmann Vitotronic 200 WO1C Serviceanleitung Für Die Fachkraft Seite 155

Kältekreis
(Fortsetzung)
Mel- Bedeutung
dungs-
code
22 K Temperatur am Verdichter-
kopf zu hoch
23 K Max. Verdichterstrom über-
schritten
24 T Ventilatordrehzahl außer-
halb der Toleranz
25 T Störung Ventilatormotor
26 T Verdichter gesperrt
Maßnahme
■ Widerstandswert für Temperatursen-
sor Verdichterkopf CTT an den Sensor-
klemmen (siehe Seite 157) gemäß der
Kennlinie (siehe „Temperatursensoren
in Außeneinheit") prüfen, ggf. Sensor
austauschen.
■ Kältemittelfüllmenge prüfen, ggf. nach-
füllen (siehe Montage-/Serviceanlei-
tung der Wärmepumpe).
■ Verbindungsleitung Verdichter – Inver-
ter prüfen.
■ Kunststoffabdeckung am Verdichter-
kopf abnehmen, Stecker abziehen und
Wicklungswiderstand an den An-
schlüssen des Verdichters messen,
ggf. Verdichter austauschen.
■ Luftzufuhr und Funktion des Ventilators
prüfen, ggf. Blockade des Ventilators
entfernen.
■ Ventilatormotor prüfen, Stecker und
Leitung für Versorgungsspannung prü-
fen, Versorgungsspannung messen
(310 V―), ggf. Ventilatormotor austau-
schen.
■ Luftzufuhr und Funktion des Ventilators
prüfen, ggf. Blockade des Ventilators
entfernen.
■ Ventilatormotor prüfen, Stecker und
Leitung für Versorgungsspannung prü-
fen, Versorgungsspannung messen
(310 V―), ggf. Ventilatormotor austau-
schen.
■ Kältekreis prüfen.
■ Kältemittelfüllmenge prüfen, ggf. nach-
füllen (siehe Montage-/Serviceanlei-
tung der Wärmepumpe).
■ Hydraulik im Sekundärkreis prüfen,
z.B. ob alle Absperrhähne geöffnet
sind.
Diagnose
155
