Leiterplatten und Anschlussmöglichkeiten

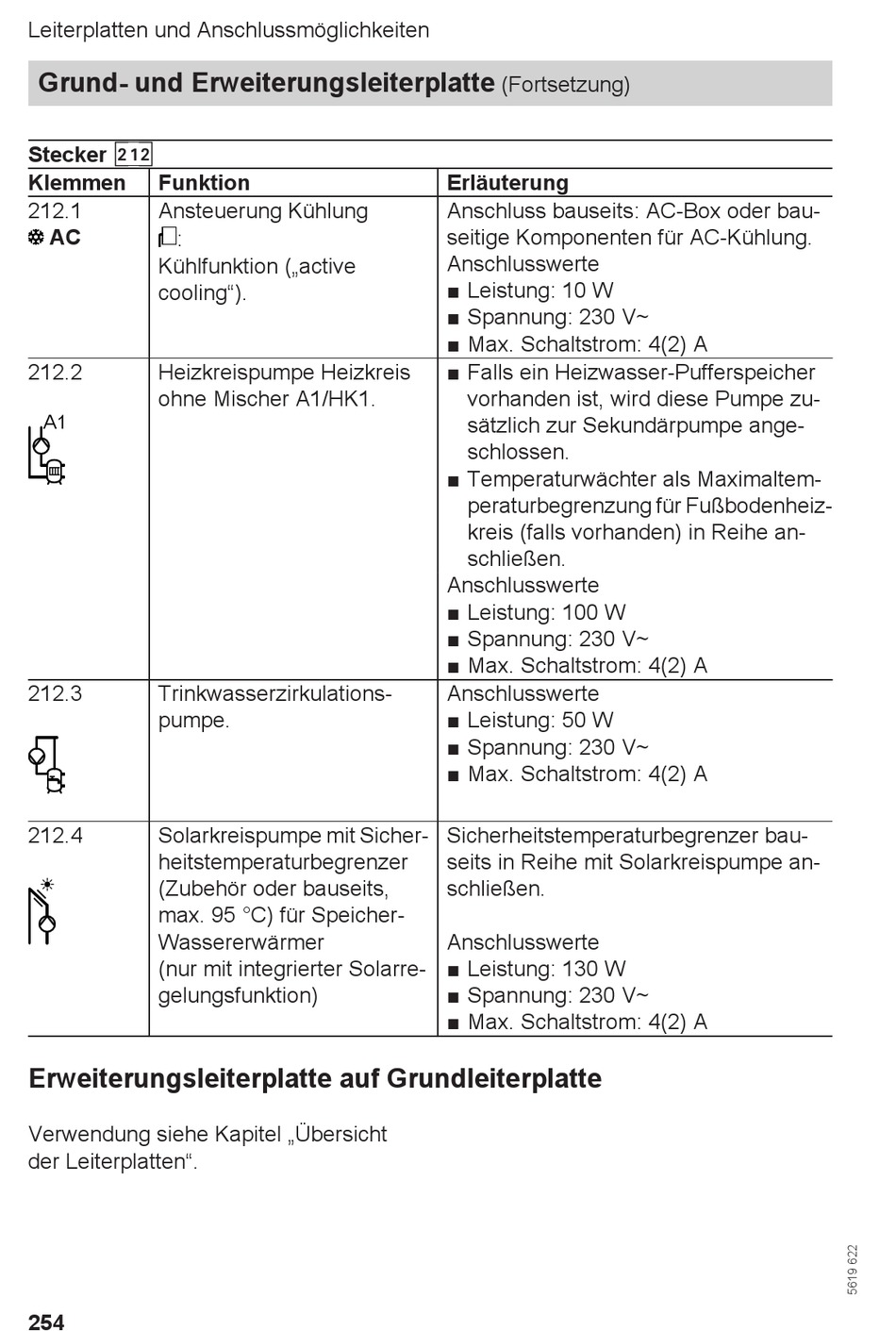

Grund- und Erweiterungsleiterplatte
Stecker sYS
Klemmen Funktion
212.1 Ansteuerung Kühlung
AC
:
Kühlfunktion („active
cooling").
212.2 Heizkreispumpe Heizkreis
ohne Mischer A1/HK1.
A1
212.3 Trinkwasserzirkulations-
pumpe.
212.4 Solarkreispumpe mit Sicher-
heitstemperaturbegrenzer
(Zubehör oder bauseits,
max. 95 °C) für Speicher-
Wassererwärmer
(nur mit integrierter Solarre-
gelungsfunktion)

Erweiterungsleiterplatte auf Grundleiterplatte

Verwendung siehe Kapitel „Übersicht
der Leiterplatten".
254
(Fortsetzung)
Erläuterung
Anschluss bauseits: AC-Box oder bau-
seitige Komponenten für AC-Kühlung.
Anschlusswerte
■ Leistung: 10 W
■ Spannung: 230 V~
■ Max. Schaltstrom: 4(2) A
■ Falls ein Heizwasser-Pufferspeicher
vorhanden ist, wird diese Pumpe zu-
sätzlich zur Sekundärpumpe ange-
schlossen.
■ Temperaturwächter als Maximaltem-
peraturbegrenzung für Fußbodenheiz-
kreis (falls vorhanden) in Reihe an-
schließen.
Anschlusswerte
■ Leistung: 100 W
■ Spannung: 230 V~
■ Max. Schaltstrom: 4(2) A
Anschlusswerte
■ Leistung: 50 W
■ Spannung: 230 V~
■ Max. Schaltstrom: 4(2) A
Sicherheitstemperaturbegrenzer bau-
seits in Reihe mit Solarkreispumpe an-
schließen.
Anschlusswerte
■ Leistung: 130 W
■ Spannung: 230 V~
■ Max. Schaltstrom: 4(2) A
