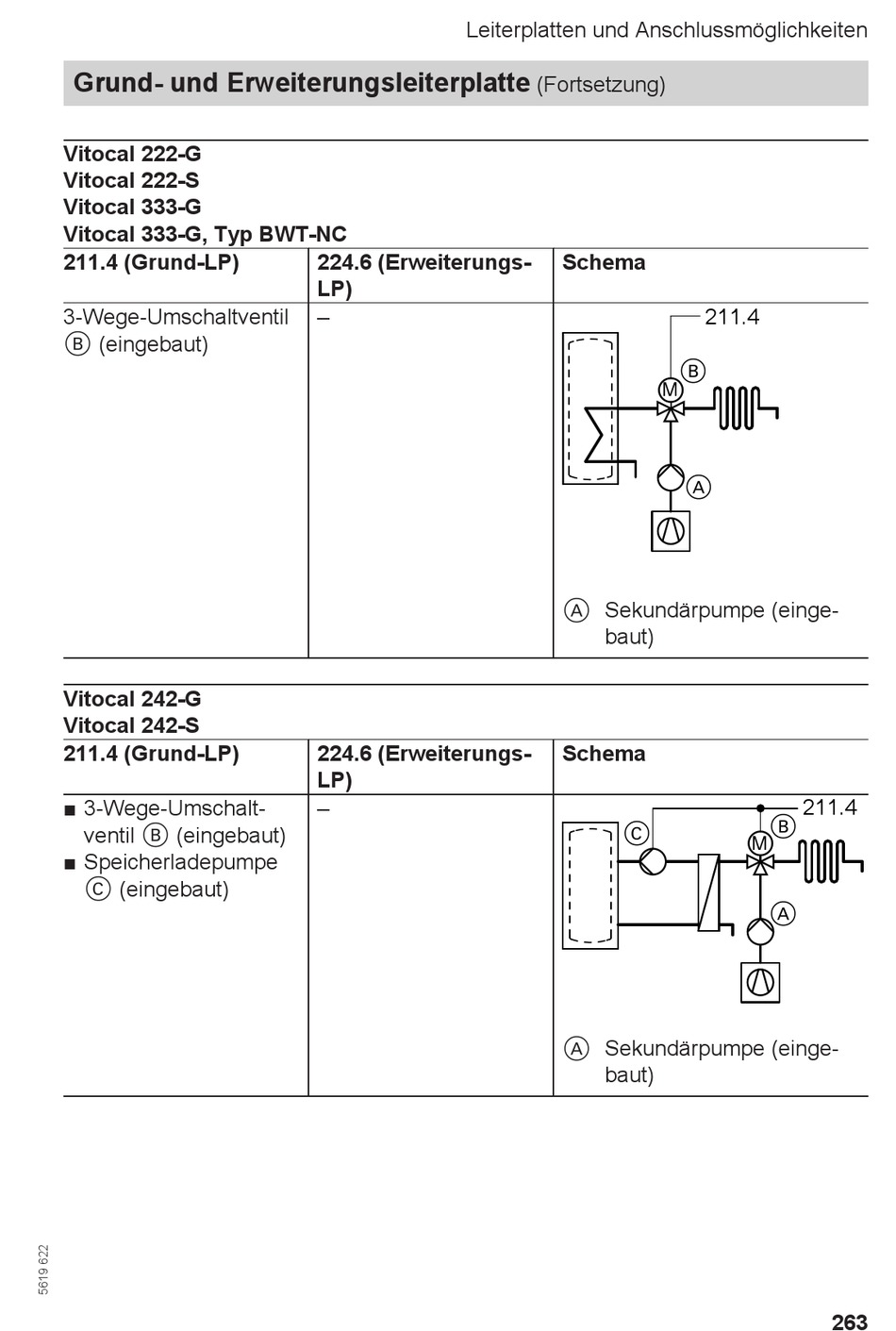

Viessmann Vitotronic 200 WO1C Serviceanleitung Für Die Fachkraft Seite 263

Grund- und Erweiterungsleiterplatte
Vitocal 222-G
Vitocal 222-S
Vitocal 333-G
Vitocal 333-G, Typ BWT-NC
211.4 (Grund-LP)
3-Wege-Umschaltventil
B (eingebaut)
Vitocal 242-G
Vitocal 242-S
211.4 (Grund-LP)
■ 3-Wege-Umschalt-
ventil B (eingebaut)
■ Speicherladepumpe
C (eingebaut)
Leiterplatten und Anschlussmöglichkeiten
224.6 (Erweiterungs-
LP)
–
224.6 (Erweiterungs-
LP)
–
(Fortsetzung)
Schema
211.4
B
M
A
A Sekundärpumpe (einge-
baut)
Schema
C
A Sekundärpumpe (einge-
baut)
211.4
B
M
A
263
