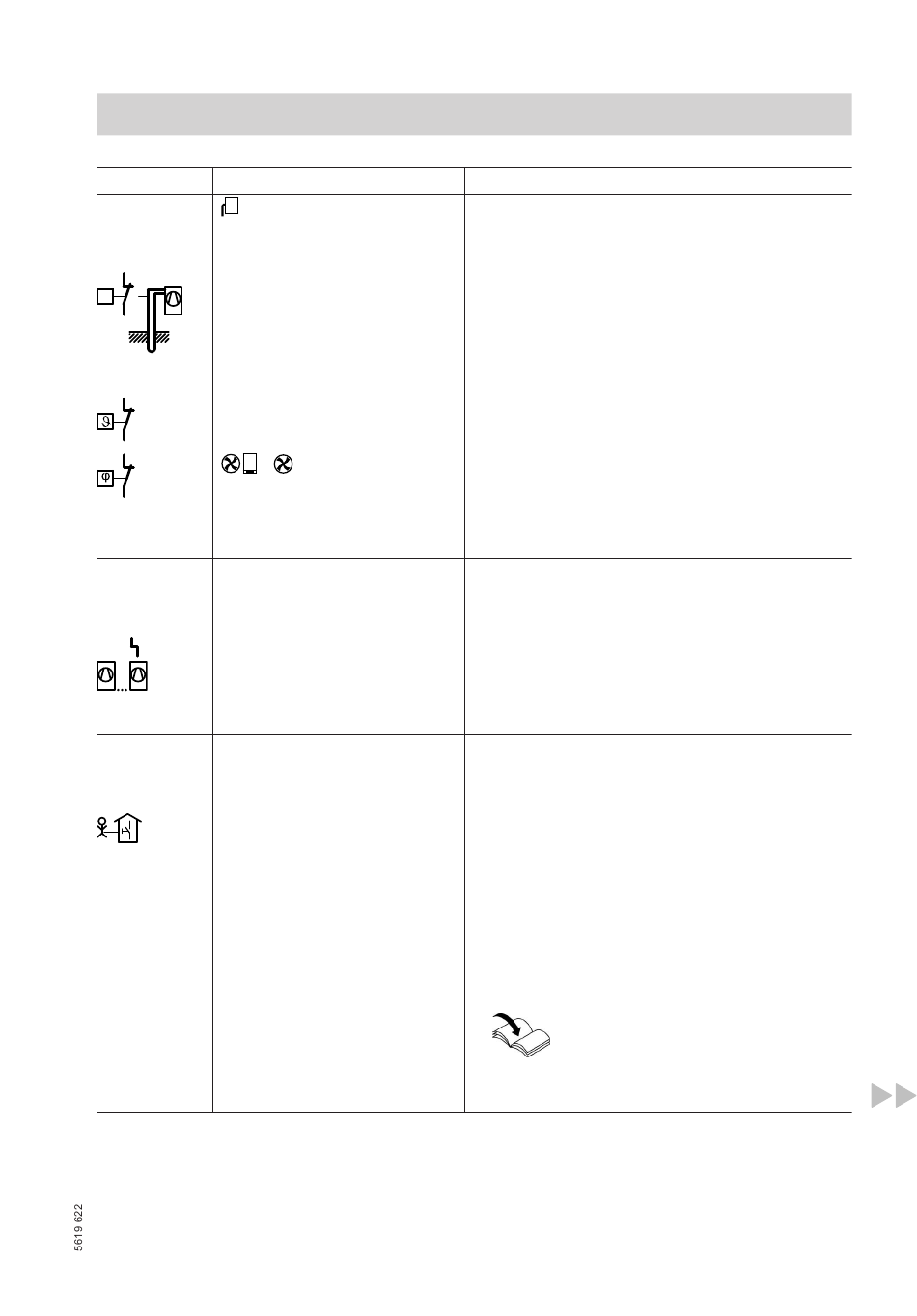

Rangierleiterplatte
Klemmen Funktion
X3.8
:
X3.9
Druckwächter Primärkreis
und/oder Frostschutz-
wächter.
P
/
Feuchte-Anbauschalter.
oder
Brücke.
X3.10 Störungsmeldung Folge-
X3.11 Wärmepumpe einer Kas-
kade.
oder
Brücke.
X3.12 Signal „Externe Anforde-
X3.13 rung" (Externes Einschal-
ten von Verdichter und
Pumpen, Mischer in
Regelbetrieb oder AUF,
Umschalten der Betriebs-
status mehrerer Anlagen-
komponenten).
(Fortsetzung)
:
Leiterplatten und Anschlussmöglichkeiten
Erläuterung
Potenzialfreier Öffner erforderlich:
■ Geschlossen: Sicherheitskette durch-
gängig
■ Geöffnet: Sicherheitskette unterbro-
chen, Wärmepumpe außer Betrieb
■ Schaltvermögen 230 V~, 0,15 A
Bauseitiger Anschluss:
■ Reihenschaltung, falls zwei Sicherheits-
komponenten vorhanden.
■ Brücke einlegen, falls keine Sicher-
heitskomponente vorhanden.
Potenzialfreier Öffner erforderlich:
■ geschlossen: kein Störung
■ geöffnet: Störung
■ Schaltvermögen 230 V~, 0,15 A
Bei angeschlossenem Meldekontakt darf
keine Brücke vorhanden sein.
Potenzialfreier Schließer erforderlich:
■ Geschlossen: Anforderung
■ Geöffnet: keine Anforderung
■ Schaltvermögen 230 V, 2 mA
Hinweis
■ Diese und weitere externe Funktionen
wie z.B. externe Sollwertvorgabe kön-
nen alternativ über die externe Erweite-
rung EA1 angeschlossen werden.
Montageanleitung „Externe Er-
weiterung EA1"
