3.2.3 Untermenü "Analog I/O"
Für jedes Analog I/O-Modul des Gerätes gibt es ein Untermenü Analog I/O. Dieses
Untermenü bezieht sich auf die Klemmen 1 bis 3 dieses Moduls (ein Analogeingang
oder -ausgang). Für die Klemmen 4 bis 8 (immer ein Analogeingang) siehe →  75.
1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

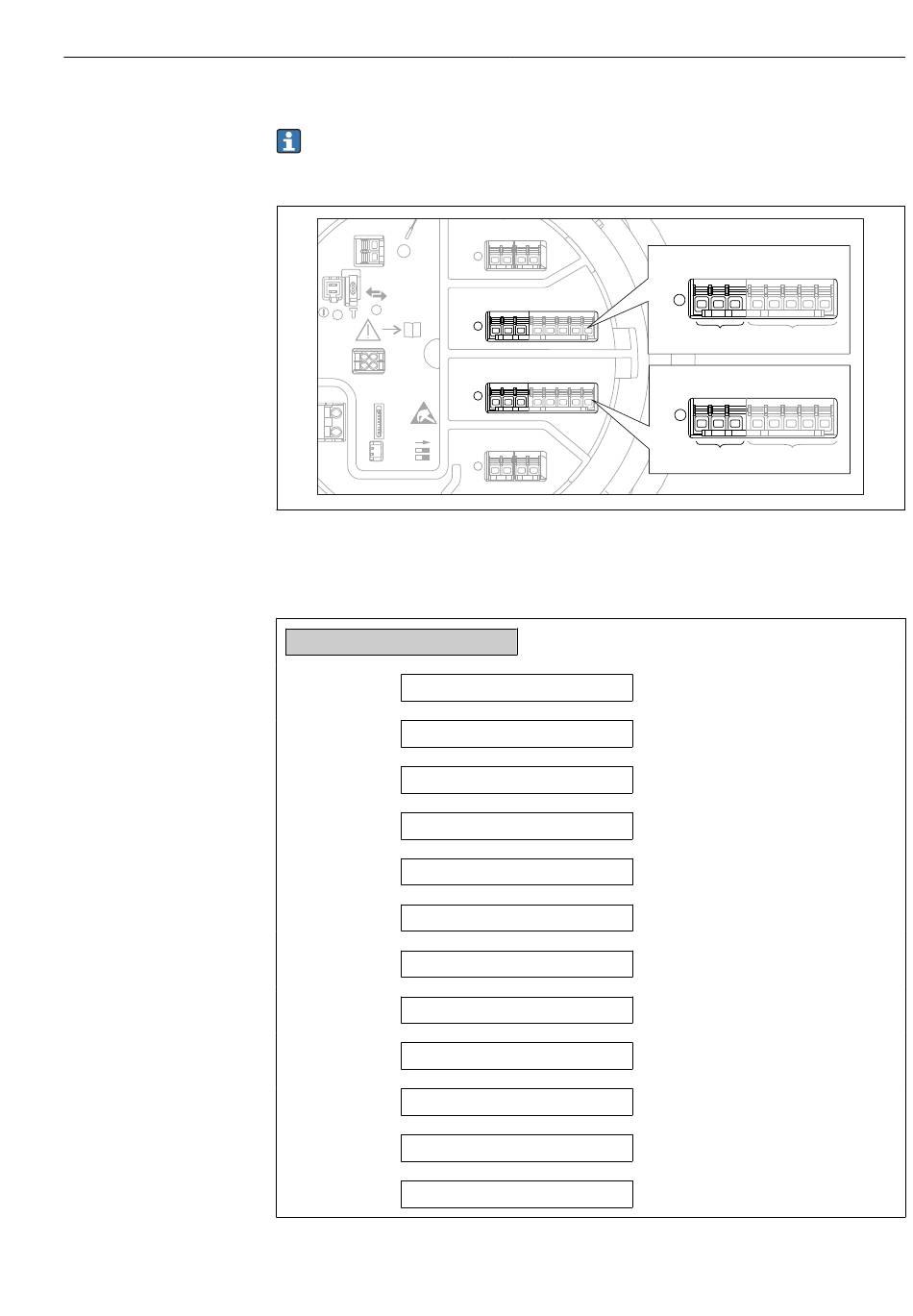

 2 Klemmen für das Untermenü "Analog I/O" ("B1-3" bzw. "C1-3")
Navigation  Experte → Ein/Ausgang → Analog I/O
‣
Analog I/O
Betriebsart
Strombereich
Fester Stromwert
Quelle Analog
Fehlerverhalten
Fehlerwert
Ausg.ausser Ber.
Fehl. Ereignis
Eingangs Wert
0 % Wert
100 % Wert
Eingangswert %
D
1 2 3 4
C
1 2 3 4 5 6 7 8
B
1 2 3 4 5 6 7 8
A
1 2 3 4
Menü "Experte"
C
1 2 3 4 5 6 7 8
C1-3 C4-8
B
1 2 3 4 5 6 7 8
B1-3 B4-8
→  84
→  85
→  86
→  86
→  87
→  88
→  88
→  88
→  89
→  89
→  89
→  90
