HTG-Beurteilung: Abhängigkeit vom gemessenen Füllstand
Um den Füllstand oder die Dichte mit der erforderlichen Genauigkeit durch den HTG-
Modus zu berechnen, müssen P1 und P2 von einem Füllstand in einer bestimmten Höhe
bedeckt sein. Um eine Messung mit unzureichender Genauigkeit zu vermeiden, stoppt die
Berechnung bevor der Füllstand die Position des Druckaufnehmers erreicht.
Zu diesem Zweck wurden zwei Parameter definiert:
• Min. Füllstand
Dieser Parameter definiert die Position unterhalb der der Füllstand nicht akzeptiert wird.
Wenn die Berechnung Tankfüllstand < Min. Füllstand ergibt, dann wird statt des
berechneten Wertes der Wert von Min. Füllstand angezeigt.
• Sicherheitsdist.
Dieser Parameter definiert die minimale Produktmenge, die über dem Druckaufnehmer
P1 oder P2 vorhanden sein muss, damit die Füllstands- oder Dichteberechnung vorge-
nommen werden kann.
• Das Gerät verwendet immer den größeren dieser beiden Werte als Schaltpunkt für
die Füllstandsberechnung.
• Wenn HTG Modus (→  184) auf P1 einzeln oder P1 + P3 eingestellt ist, dann
wird die Dichte nicht berechnet und stattdessen der Parameter Ob. Dichte, man.
(→  153) verwendet.

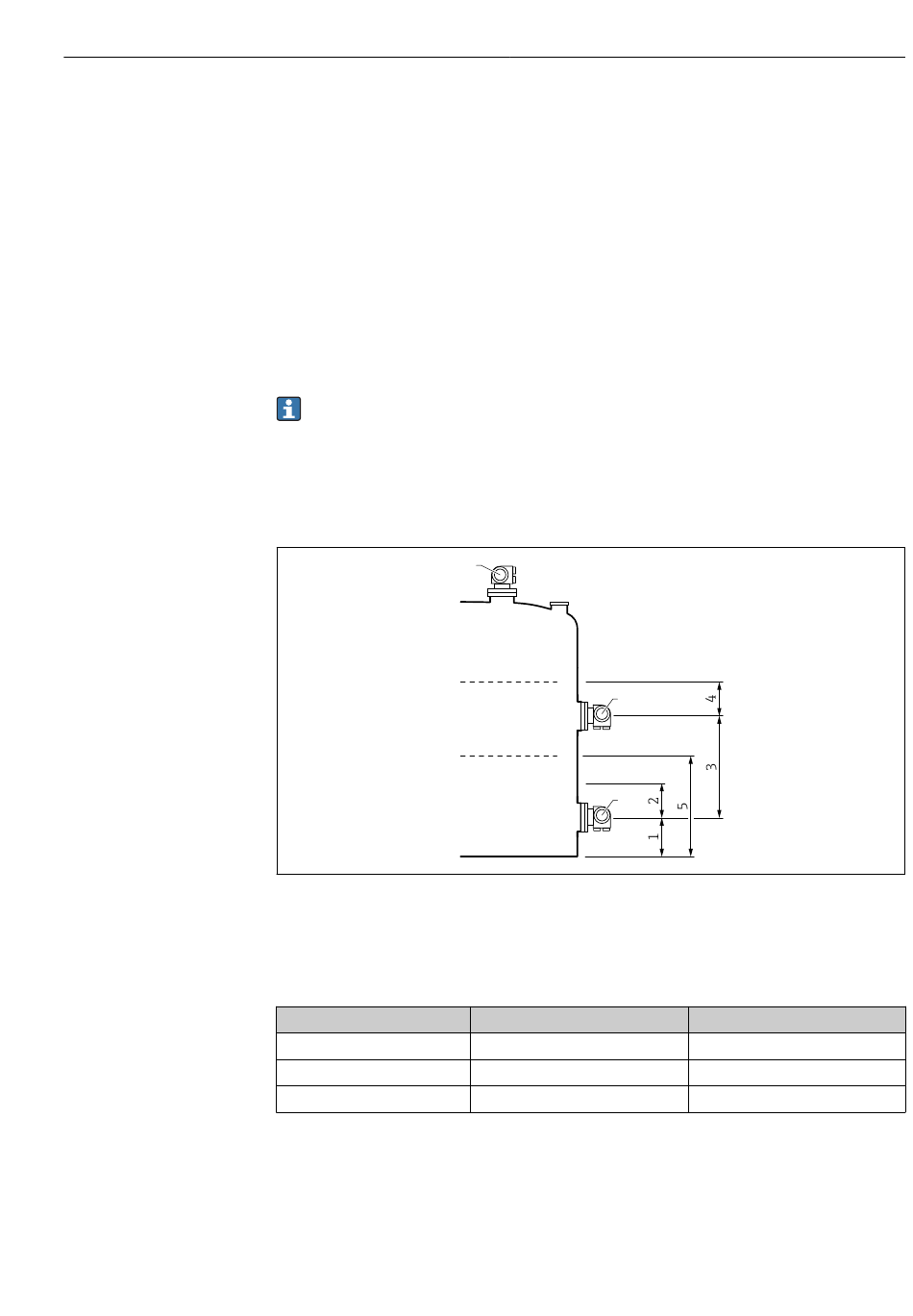

Fall 1: H < Min. Füllstand < H
P1
1 P1 Position (→  157)
2 Sicherheitsdist. (→  185)
3 P1-2 Distanz (→  159)
4 Sicherheitsdist. (→  185)
5 Min. Füllstand (→  185)
Füllstand L ist in Bereich
A
B
C
P2
P3
A
P2
B
C
P1
Berechnungsmethode für ρ
anhand des Drucks berechnet
ρ gehalten
P
ρ gehalten
P
Menü "Experte"
Berechnungsmethode für L
P
anhand des Drucks berechnet
anhand des Drucks berechnet
L =Min. Füllstand
A0028718
