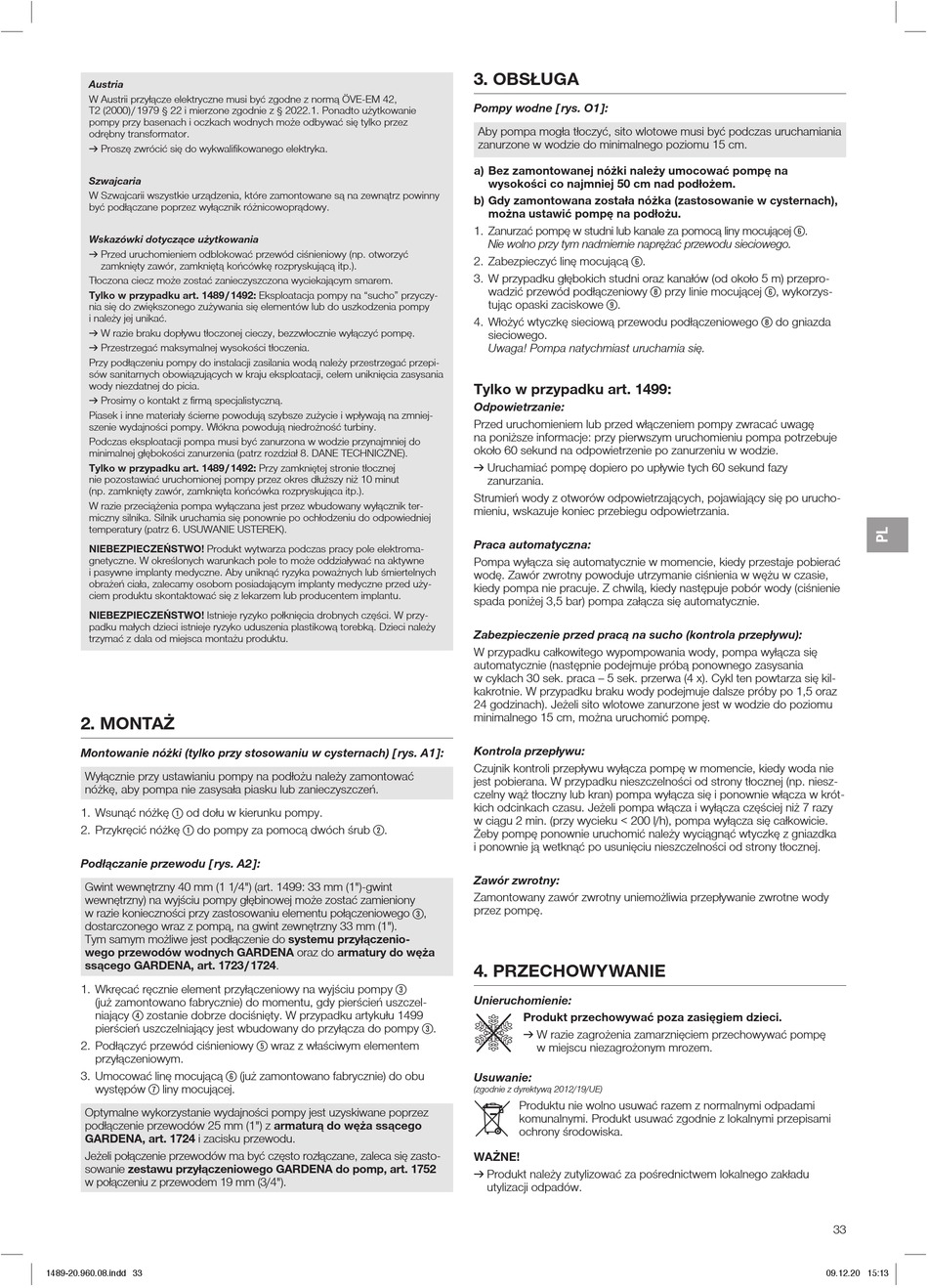

Austria
W Austrii przyłącze elektryczne musi być zgodne z normą ÖVE-EM 42,
T2 (2000) / 1979 § 22 i mierzone zgodnie z § 2022.1. Ponadto użytkowanie
pompy przy basenach i oczkach wodnych może odbywać się tylko przez
odrębny transformator.
v Proszę zwrócić się do wykwalifikowanego elektryka.
Szwajcaria
W Szwajcarii wszystkie urządzenia, które zamontowane są na zewnątrz powinny
być podłączane poprzez wyłącznik różnicowo prądowy.
Wskazówki dotyczące użytkowania
v Przed uruchomieniem odblokować przewód ciśnieniowy (np. otworzyć
zamknięty zawór, zamkniętą końcówkę rozpryskującą itp.).
Tłoczona ciecz może zostać zanieczyszczona wyciekającym smarem.
Tylko w przypadku art. 1489 / 1492: Eksploatacja pompy na "sucho" przyczy-
nia się do zwiększonego zużywania się elementów lub do uszkodzenia pompy
i należy jej unikać.
v W razie braku dopływu tłoczonej cieczy, bezzwłocznie wyłączyć pompę.
v Przestrzegać maksymalnej wysokości tłoczenia.
Przy podłączeniu pompy do instalacji zasilania wodą należy przestrzegać przepi-
sów sanitar nych obowiązujących w kraju eksploatacji, celem uniknięcia zasysania
wody niezdatnej do picia.
v Prosimy o kontakt z firmą specjalistyczną.
Piasek i inne materiały ścierne powodują szybsze zużycie i wpływają na zmniej-
szenie wydajności pompy. Włókna powodują niedrożność turbiny.
Podczas eksploatacji pompa musi być zanurzona w wodzie przynajmniej do
minimalnej głębokości zanurzenia (patrz rozdział 8. DANE TECHNICZNE).
Tylko w przypadku art. 1489 / 1492: Przy zamkniętej stronie tłocznej
nie pozostawiać uruchomionej pompy przez okres dłuższy niż 10 minut
(np. zamknięty zawór, zamknięta końcówka rozpryskująca itp.).
W razie przeciążenia pompa wyłączana jest przez wbudowany wyłącznik ter-
miczny silnika. Silnik uruchamia się ponownie po ochłodzeniu do odpowiedniej
temperatury (patrz 6. USUWANIE USTEREK).
NIEBEZPIECZEŃSTWO! Produkt wytwarza podczas pracy pole elektroma-
gnetyczne. W określonych warunkach pole to może oddziaływać na aktywne
i pasywne implanty medyczne. Aby uniknąć ryzyka poważnych lub śmiertelnych
obrażeń ciała, zalecamy osobom posiadającym implanty medyczne przed uży-
ciem produktu skontaktować się z lekarzem lub producentem implantu.
NIEBEZPIECZEŃSTWO! Istnieje ryzyko połknięcia drobnych części. W przy-
padku małych dzieci istnieje ryzyko uduszenia plastikową torebką. Dzieci należy
trzymać z dala od miejsca montażu produktu.
2. MONTAŻ
Montowanie nóżki (tylko przy stosowaniu w cysternach) [ rys. A1 ]:
Wyłącznie przy ustawianiu pompy na podłożu należy zamontować
nóżkę, aby pompa nie zasysała piasku lub zanieczyszczeń.
1. Wsunąć nóżkę 1 od dołu w kierunku pompy.
1
2. Przykręcić nóżkę do pompy za pomocą dwóch śrub
Podłączanie przewodu [ rys. A2 ]:
Gwint wewnętrzny 40 mm (1 1/4") (art. 1499: 33 mm (1")-gwint
wewnętrzny) na wyjściu pompy głębinowej może zostać zamieniony
w razie konieczności przy zastoso waniu elementu połączeniowego
dostarczonego wraz z pompą, na gwint zewnętrzny 33 mm (1").
Tym samym możliwe jest podłączenie do systemu przyłączenio-
wego przewodów wodnych GARDENA oraz do armatury do węża
ssącego GARDENA, art. 1723 / 1724.
1. Wkręcać ręcznie element przyłączeniowy na wyjściu pompy
(już zamontowano fabrycznie) do momentu, gdy pierścień uszczel-
4
niający zostanie dobrze dociśnięty. W przypadku artykułu 1499
pierścień uszczelniający jest wbudowany do przyłącza do pompy
2. Podłączyć przewód ciśnieniowy
przyłączeniowym.
3. Umocować linę mocującą
7
występów liny mocującej.
Optymalne wykorzystanie wydajności pompy jest uzyskiwane poprzez
podłączenie przewodów 25 mm (1") z armaturą do węża ssącego
GARDENA, art. 1724 i zacisku przewodu.
Jeżeli połączenie przewodów ma być często rozłączane, zaleca się zasto-
sowanie zestawu przyłączeniowego GARDENA do pomp, art. 1752
w połączeniu z przewodem 19 mm (3/4").
1489-20.960.08.indd 33
2
.
3
5
wraz z właściwym elementem
6
(już zamontowano fabrycznie) do obu
3. OBSŁUGA
Pompy wodne [ rys. O1 ]:
Aby pompa mogła tłoczyć, sito wlotowe musi być podczas uruchamiania
zanurzone w wodzie do minimalnego poziomu 15 cm.
a) Bez zamontowanej nóżki należy umocować pompę na
wysokości co najmniej 50 cm nad podłożem.
b) Gdy zamontowana została nóżka (zastosowanie w cysternach),
można ustawić pompę na podłożu.
1. Zanurzać pompę w studni lub kanale za pomocą liny mocującej
Nie wolno przy tym nadmiernie naprężać przewodu sieciowego.
2. Zabezpieczyć linę mocującą
3. W przypadku głębokich studni oraz kanałów (od około 5 m) przepro-
wadzić przewód podłączeniowy
tując opaski zaciskowe
4. Włożyć wtyczkę sieciową przewodu podłączeniowego
sieciowego.
Uwaga! Pompa natychmiast uruchamia się.
Tylko w przypadku art. 1499:
Odpowietrzanie:
Przed uruchomieniem lub przed włączeniem pompy zwracać uwagę
na poniższe informacje: przy pierwszym uruchomieniu pompa potrzebuje
około 60 sekund na odpowietrzenie po zanurzeniu w wodzie.
v Uruchamiać pompę dopiero po upływie tych 60 sekund fazy
zanurzania.
Strumień wody z otworów odpowietrzających, pojawiający się po urucho-
mieniu, wskazuje koniec przebiegu odpowietrzania.
Praca automatyczna:
Pompa wyłącza się automatycznie w momencie, kiedy przestaje pobierać
wodę. Zawór zwrotny powoduje utrzymanie ciśnienia w wężu w czasie,
kiedy pompa nie pracuje. Z chwilą, kiedy następuje pobór wody (ciśnienie
spada poniżej 3,5 bar) pompa załącza się automatycznie.
Zabezpieczenie przed pracą na sucho (kontrola przepływu):
W przypadku całkowitego wypompowania wody, pompa wyłącza się
automatycznie (następnie podejmuje próbą ponownego zasysania
w cyklach 30 sek. praca – 5 sek. przerwa (4 x). Cykl ten powtarza się kil-
kakrotnie. W przypadku braku wody podejmuje dalsze próby po 1,5 oraz
24 godzinach). Jeżeli sito wlotowe zanurzone jest w wodzie do poziomu
minimalnego 15 cm, można uruchomić pompę.
Kontrola przepływu:
Czujnik kontroli przepływu wyłącza pompę w momencie, kiedy woda nie
jest pobierana. W przypadku nieszczelności od strony tłocznej (np. niesz-
czelny wąż tłoczny lub kran) pompa wyłącza się i ponownie włącza w krót-
kich odcinkach czasu. Jeżeli pompa włącza i wyłącza częściej niż 7 razy
w ciągu 2 min. (przy wycieku < 200 l/h), pompa wyłącza się całkowicie.
Żeby pompę ponownie uruchomić należy wyciągnąć wtyczkę z gniazdka
i ponownie ją wetknąć po usunięciu nieszczelności od strony tłocznej.
Zawór zwrotny:
Zamontowany zawór zwrotny uniemożliwia przepływanie zwrotne wody
przez pompę.
3 ,
4. PRZECHOWYWANIE
Unieruchomienie:
Produkt przechowywać poza zasięgiem dzieci.
3 .
v W razie zagrożenia zamarznięciem przechowywać pompę
w miejscu niezagrożonym mrozem.
Usuwanie:
(zgodnie z dyrektywą 2012/19/UE)
Produktu nie wolno usuwać razem z normalnymi odpadami
komunalnymi. Produkt usuwać zgodnie z lokalnymi przepisami
ochrony środowiska.
WAŻNE!
v Produkt należy zutylizować za pośrednictwem lokalnego zakładu
utylizacji odpadów.
