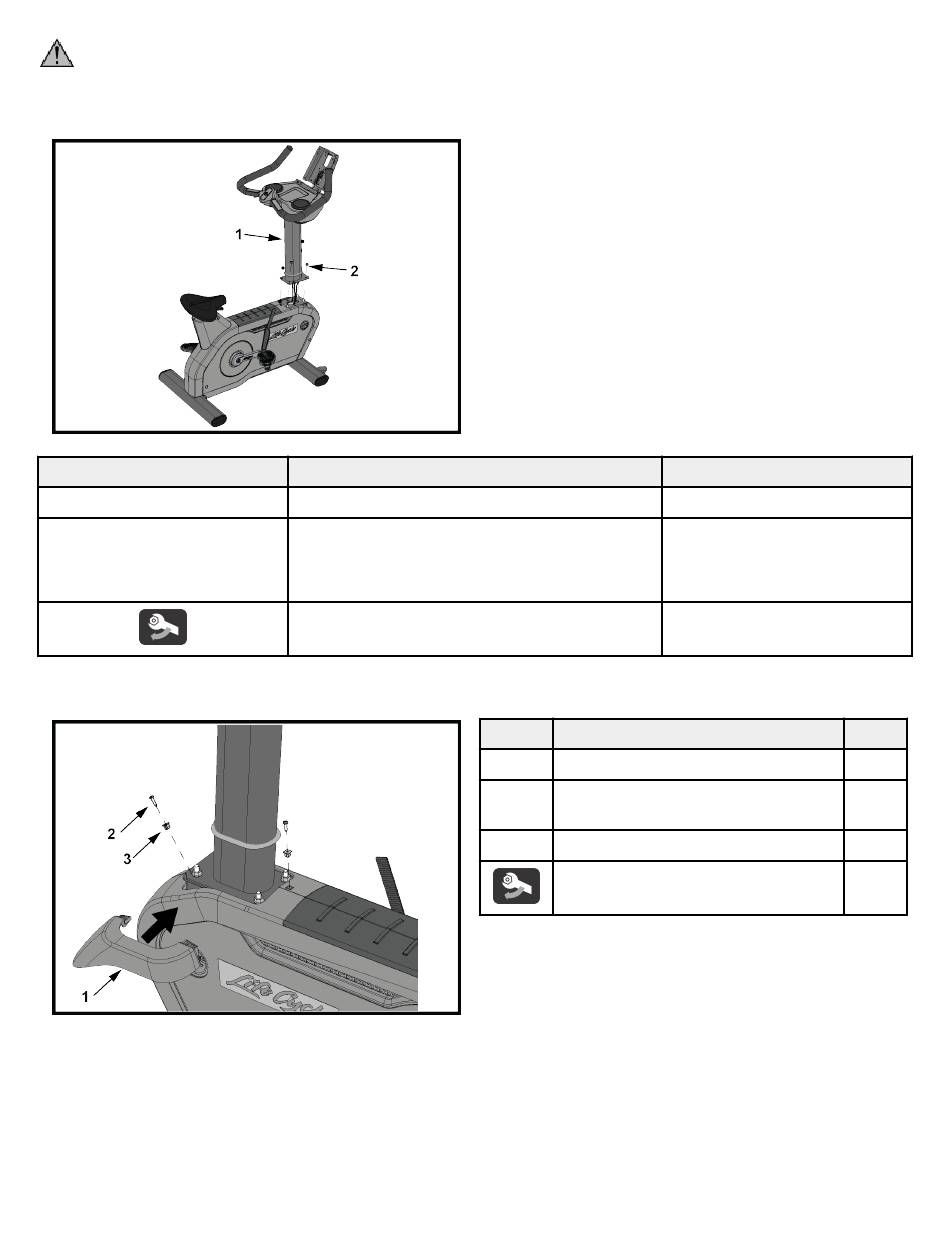

Einzelsäule an der Basis befestigen
ACHTUNG: Entfernen Sie alle Schutzabdeckungen/sämtliches Klebeband von der Einzelsäule und der
Konsolen-Stützschweißkonstruktion vor der Befestigung am Unterteil! Wenn die Schutzabdeckungen und/oder
das Klebeband nicht entfernt werden, kann dies zu einer unsachgemäßen Erdung führen!
ANMERKUNG: Konsolenkabel durch die Einzelsäule führen.
Element
1
2
Befestigen des linken Verkleidungsteils an der Einzelsäule
Beschreibung
Einzelsäule
M8-Sechskantmutter
Die zuvor entfernten M8-Sechskant-
Sicherungsmuttern wiederverwenden
34 Nm (25,1 ft. lbs.)
Seite 25 von 30
Element
Beschreibung
1
Einzelsäulenverkleidung
2
M4.2 X 19 Kreuzschlitz-
Flachkopfschrauben
3
Kunststofftülle
1,5 Nm (1,1 ft. lbs.)
Anzahl
1
4
Anzahl
1
2
2
