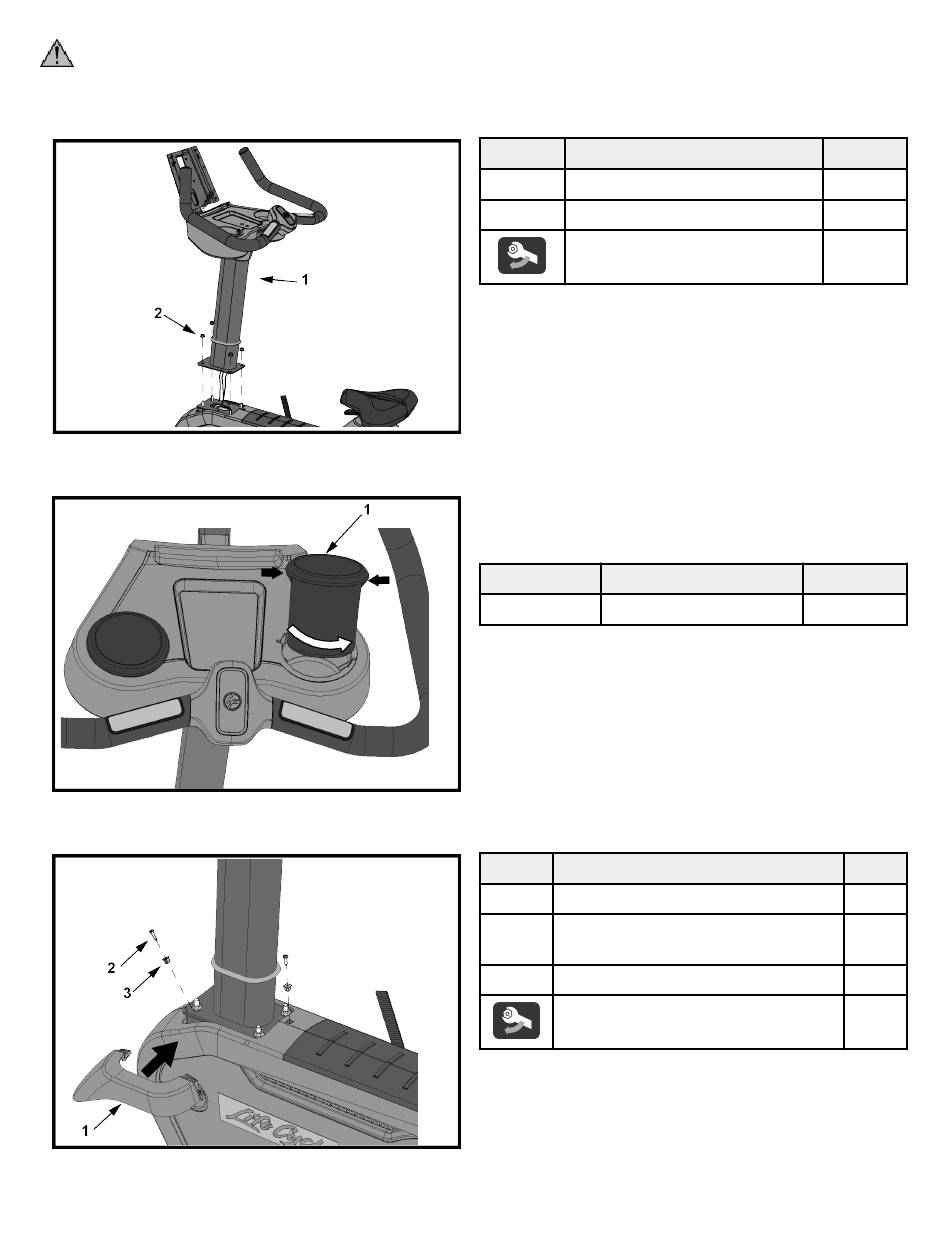

Einzelsäule an der Basis befestigen
ACHTUNG: Entfernen Sie alle Schutzabdeckungen/sämtliches Klebeband von der Einzelsäule und der
Konsolen-Stützschweißkonstruktion vor der Befestigung am Unterteil! Wenn die Schutzabdeckungen und/oder
das Klebeband nicht entfernt werden, kann dies zu einer unsachgemäßen Erdung führen!
ANMERKUNG: Konsolenkabel durch die Einzelsäule führen.
Einsetzen des Getränkehalters
Befestigen des linken Verkleidungsteils an der Einzelsäule
Element
1
2
ANMERKUNG: Becherschlitze mit den
Verkleidungsöffnungen ausrichten. Zum Einrasten drehen
Sie den Becher gegen den Uhrzeigersinn.
Element
1
Element
1
2
3
Seite 14 von 30
Beschreibung
Einzelsäule
M8-Sechskantmutter
34 Nm (25,1 ft. lbs.)
Beschreibung
Getränkehalter
Beschreibung
Einzelsäulenverkleidung
M4.2 X 19 Kreuzschlitz-
Flachkopfschrauben
Kunststofftülle
1,5 Nm (1,1 ft. lbs.)
Anzahl
1
4
Anzahl
2
Anzahl
1
2
2
