Vedligeholdelse af
styreskinnen, kæden
og drivkædehjulet
Årlig eller før opbevaring
FARE
Kontakt med kædesavens tænder kan
forårsage alvorlig personskade.
• Fjern batteripakken, inden du justerer eller
foretager vedligeholdelse på kædesaven.
• Bær altid handsker ved justering eller
vedligeholdelse af kædesaven.
1. Anbring kædesaven på et plant underlag,
og fjern batteripakken. Se
batteripakken (side
2. Fjern sidedækslet ved at løsne de to møtrikker,
der fastgør dækslet
Bemærk:
Møtrikkerne må ikke fjernes fra
sidedækslet. Løsn dem, indtil dækslet kan
fjernes.
1. Dæksel
2. Møtrik
3. Løsn kæden ved at skrue skruen til
kædespænding mod uret
4. Adskil kæden fra styreskinnen, og sæt dem til
side.
5. Fjern rørbøjlen, og drivkædehjulet fra
kædesaven (Figur
6. Rengør evt. snavs fra området under
sidedækslet.
7. Undersøg drivkædehjulet. Hvis det er meget
slidt eller beskadiget, skal det udskiftes.
8. Montér drivkædehjulet og rørbøjlen.
9. Kontrollér olieafløbet
rengør om nødvendigt området.
Afmontering af
16).
(Figur 28).

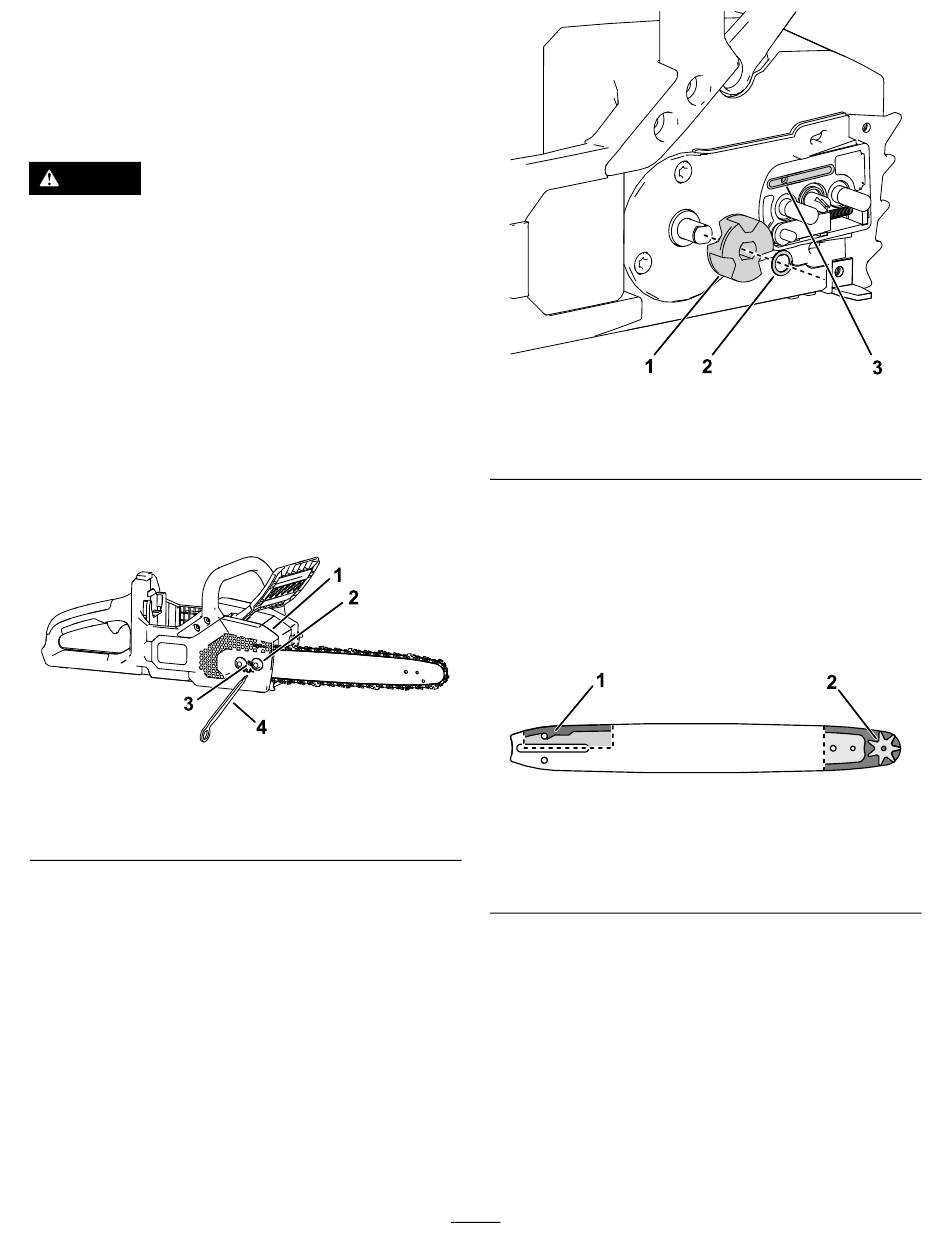

Figur 28
3. Skrue til spænding af
kæde
4. Multiværktøj
(Figur 28).
29).
(Figur 29) for snavs, og
1. Drivkædehjul
2. Rørbøjle
10. Rengør styreskinnen og kæden. Brug en
ledning eller en lille, flad skruetrækker til at
fjerne snavs fra rillen langs styreskinnens kant,
idet du starter fra kædehjulet på forsiden og
bevæger dig bagud.
Sørg for, at skinnens oliekanal, der flugter med
kædesavens olieafløb, er ren, så olien kan flyde
frit ud til kæden
g315844
Illustration af styreskinnens indvendige dele
1. Sørg for, at denne kanal,
der er tilsluttet olieafløbet,
er ren.
11. Undersøg styreskinnen og kæden. Hvis
skinnen er bøjet, beskadiges rillerne, eller hvis
kædehjulet på forsiden ikke roterer frit, skal
styreskinnen udskiftes. Hvis kæden er meget
slidt eller beskadiget, skal den udskiftes.
12. Montér styreskinnen og kæden. Se
af styreskinnen og kæden (side
13. Kontrollér, at olien flyder ud til kæden. Se
Kontrol af savkædeoliestrøm (side
20
Figur 29
3. Olieafløb
(Figur 30).
Figur 30
2. Sørg for, at skinnens
kædehjul er rent og roterer
frit.
Montering
21).
18).
g315855
g315856
