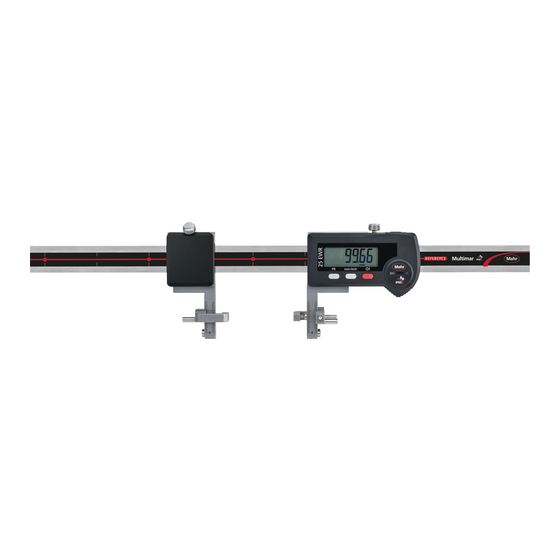

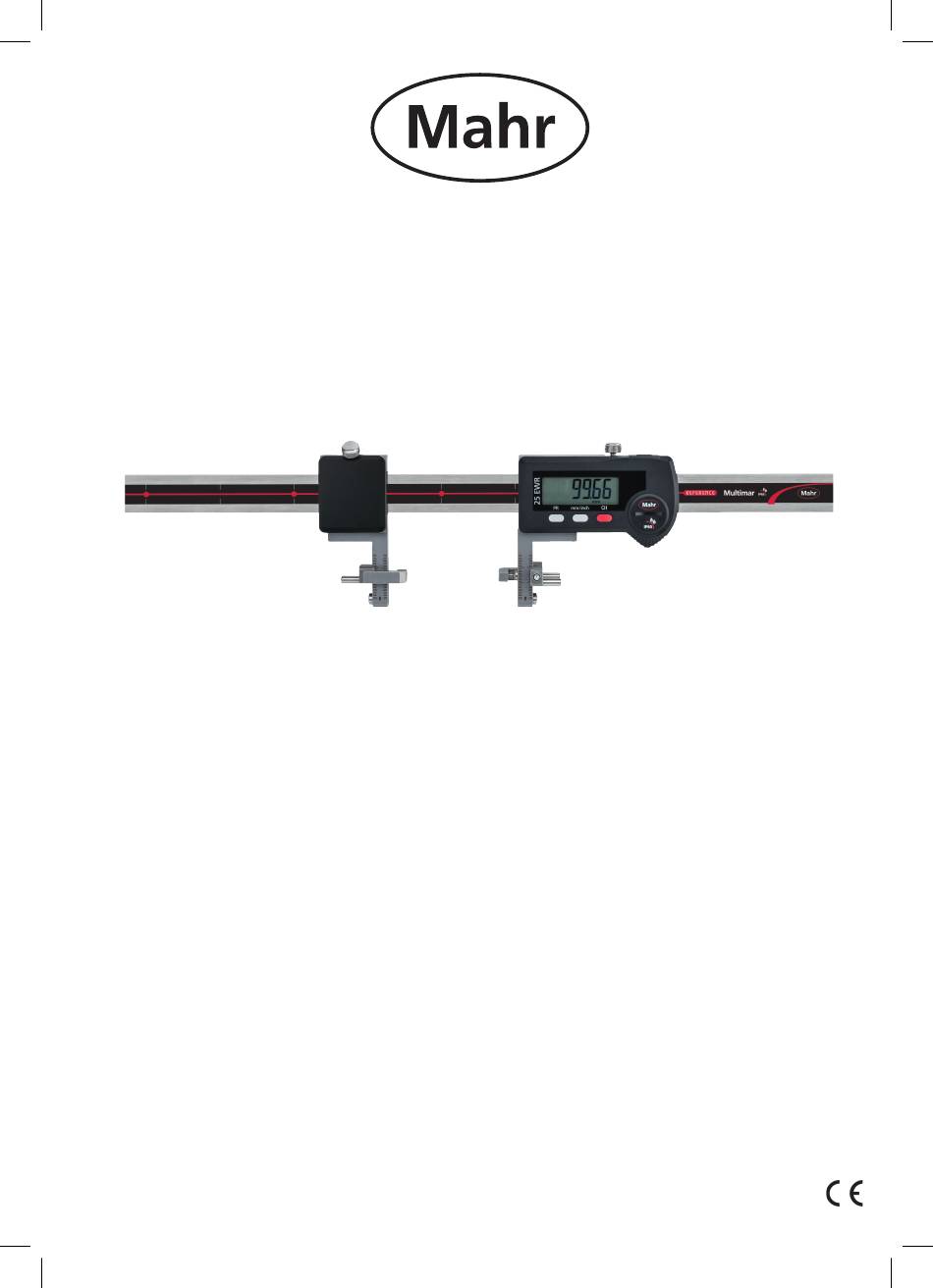

- Seite 1 Universal-Messschieber Multimar 25 EWR Bedienungsanleitung 3722538 Mahr GmbH Standort Esslingen Reutlinger Str. 48, 73728 Esslingen Tel. +49 711 9312-600, Fax +49 711 9312-756 mahr.es@mahr.de, www.mahr.com 0616...
-
Seite 2: Einführung
Sehr geehrter Kunde! Herzlichen Glückwunsch zu Ihrer Entscheidung, dieses Produkt der Mahr GmbH in Ihrem Be- trieb einzusetzen. Damit Sie lange ein exakt arbeitendes Gerät haben, bitten wir Sie, folgende Hinweise zu beachten. Durch ständige Weiterentwicklung unserer Erzeugnisse, insbesondere durch Umbenennung der Typenbezeichnungen, können geringfügige Abweichungen zwischen den Bildern oder dem... -
Seite 3: Sicherheitshinweise
Richtlinien. Wenden Sie sich hierzu bitte an den für Sie zuständigen Sicher- heitsbeauftragten. Das Multimar 25 EWR mit dem Zubehör unterliegen der Prüfmittelüberwachung. Daher muss durch die Prüfmittelüberwachung des Anwenders oder durch den Mahr Service regelmäßig sichergestellt werden, dass die spezifizierten Fehlergrenzen der Prüf- und Messmittel eingehalten werden. -
Seite 4: Wichtige Hinweise Vor Gebrauch Des Multimar 25 Ewr
Wichtige Hinweise vor Gebrauch des Multimar 25 EWR Das Messgerät darf nur für seinen vorgesehenen Zweck verwendet werden. Für Schä- • den, die durch anderweitige Benutzung und Belastung entstehen, wird keine Haftung übernommen. • Um einen langen Nutzen des Messgeräts zu gewährleisten, müssen Verschmutzungen des Messschiebers nach Beendigung des Einsatzes mit einem trockenen Tuch entfernt werden. -
Seite 5: Inhaltsverzeichnis
Displaymeldungen ....................12 Datenausgang ....................12 8. Pflege und Wartung ....................14 Einrichten des Messarmträgers ................15 Einstellen mit Maßverkörperung (z.B. Einstellring, Endmaßkombination, Meisterwerkstück, etc.) ............16 Messen ....................17 Zubehör ....................18 Ersatzteile ....................19 Mahr GmbH • Multimar 25 EWR... -
Seite 6: Beschreibung
On/Off / Reset-Taste Batteriefach Anwendungsbereich Anwendungs- Anwendungs- Anwendungs- Anwendungs- Bestell-Nr. bereich bereich außen bereich bereich innen außen erweitert innen erweitert 4119000 4119001 1000 1080 1030 1110 4119002 1250 1330 1280 1360 4119003 Alle Maße in mm Mahr GmbH • Multimar 25 EWR... -
Seite 7: Technische Daten
(±) und keine Spanne (kein gleitender Nullpunkt, gemäß DIN 862). Bei Messungen mit Messrichtungswechsel erhöht sich MPE um 20 µm (gemäß DIN 8629). Messkraft: 8 N ± 2N Die Konformitätsaussage erfolgt gemäß ISO 14253-6 "einfache Akzeptanz". Mahr GmbH • Multimar 25 EWR... -
Seite 8: Batteriewechsel
Batteriewechsel 4.1 Batterie einlegen, bzw. wechseln Batterie schwach. Symbol erscheint in der Anzeige Batterie wechseln Mahr GmbH • Multimar 25 EWR... -
Seite 9: Nullpunkt Festlegen
4.2 Nullpunkt festlegen Mahr GmbH • Multimar 25 EWR... -
Seite 10: Funktionen
5.1 Auto OFF / ON Auto OFF / Auto ON Das Gerät schaltet sich nach 10 min Nichtbenutzung automatisch ab. Durch Bewegen des Schiebers schaltet sich das Gerät wieder automatisch ein. 5.2 Klassik-Modus Nullsetzen mm / inch Mahr GmbH • Multimar 25 EWR... -
Seite 11: Referenz-Modus
5.3 Referenz-Modus (empfohlen) LOCK-Funktion Durch Aktivieren der Lock-Funktion wird verhindert, dass versehentlich der Nullpunkt/PRESET geändert oder die Einheit (mm/inch) gewechselt wird. Unlock Lock 5.4 PRESET eingeben 5.5 PRESET aufrufen Mahr GmbH • Multimar 25 EWR... -
Seite 12: Displaymeldungen
Displaymeldungen zu schnell verschoben Datenausgang Datenverbindung herstellen Datenübertragung auslösen Mahr GmbH • Multimar 25 EWR... - Seite 13 R1 = 600 K - 800 K R2 = 910 K Spannungsversorgung: C1 = 1 nF Über RS232 Port des Peripheriegerätes + VDD von RTS CMOS - VDD von TxD Ausgangsbeschaltung: DATA+CLOCK : 25 V : 150 mA Mahr GmbH • Multimar 25 EWR...
-
Seite 14: Pflege Und Wartung
Starke Verschmutzungen sind mit einem leicht in neutralem Lösungsmittel angefeuchteten Tuch abzuwischen. Flüchtige organische Lösungsmittel wie Verdünner sind zu vermeiden, da diese Flüssigkeiten einzelne Elemente beschädigen können. Falls Sie Fragen haben, stehen Ihnen unsere technischen Berater gerne zur Verfügung. Mahr GmbH • Multimar 25 EWR... -
Seite 15: Einrichten Des Messarmträgers
Messeinsätzen mit M2,5 Gewinde. Um jederzeit zuverlässige Messergebnisse zu erzielen wird die Verwendung der Tiefenanschläge 844 Tw empfohlen. Durch maßgenaue Positionierung der Anschläge an den Messarmen sind sichere Pendelbewegungen in einer Ebene möglich. Dadurch sind präzise und wiederholgenaue Messungen gewährleistet. Mahr GmbH • Multimar 25 EWR... -
Seite 16: Einstellen Mit Maßverkörperung (Z.b. Einstellring, Endmaßkombination, Meisterwerkstück, Etc.)
10. Einstellen mit Maßverkörperung (z.B. Einstellring, Endmaßkombination, Meisterwerkstück, etc.) Vergleichsmessung Den Messschieber Multimar 25 EWR an der Maßverkörperung ansetzen Durch leichtes Pendeln die Position des Umkehrpunktes (Min- bzw. Max-Wert) ermitteln und hier das Anzeigegerät auf "0" setzen. Absolutmessung PRESET-Wert entsprechend einer Maßverkörperung eingeben Den Messschieber Multimar 25 EWR an der Maßverkörperung ansetzen... -
Seite 17: Messen
Den Messschieber Mul- timar 25 EWR in Mess- position bringen Mit rechtem Messarm- träger 4 am Werkstück antasten Durch Pendeln die Posi- tion des Umkehrpunktes (Min- bzw. Max-Wert) ermitteln Messergebnis von An- zeige ablesen Mahr GmbH • Multimar 25 EWR... -
Seite 18: Zubehör
844 Tw 844 Tp 901 H 906 H 844 Ts 902 H 844 Tz 844 Tb 844 Tc 844 Td 844 Tv 844 Tk 903 H 844 Tr 904 H 911 H 844 Tg Mahr GmbH • Multimar 25 EWR... -
Seite 19: Ersatzteile
Gewindestift mit kurzem Zapfen DIN 915-M 3x5-45H 4880323-E Gewindestift DIN 913-M 3x4-45H 4879594-E Linsenschraube DIN 7985-M 2,5x3 verzinkt Abdeckung, Schieber links Glas 4112929-E Batteriedeckel 4337335-E Abdeckung, Datenausgang schwarz 4885184-E O-Ring, 21x1 mm Batterie 3V, 230 mAh Mahr GmbH • Multimar 25 EWR... - Seite 20 Mahr GmbH • Multimar 25 EWR...
